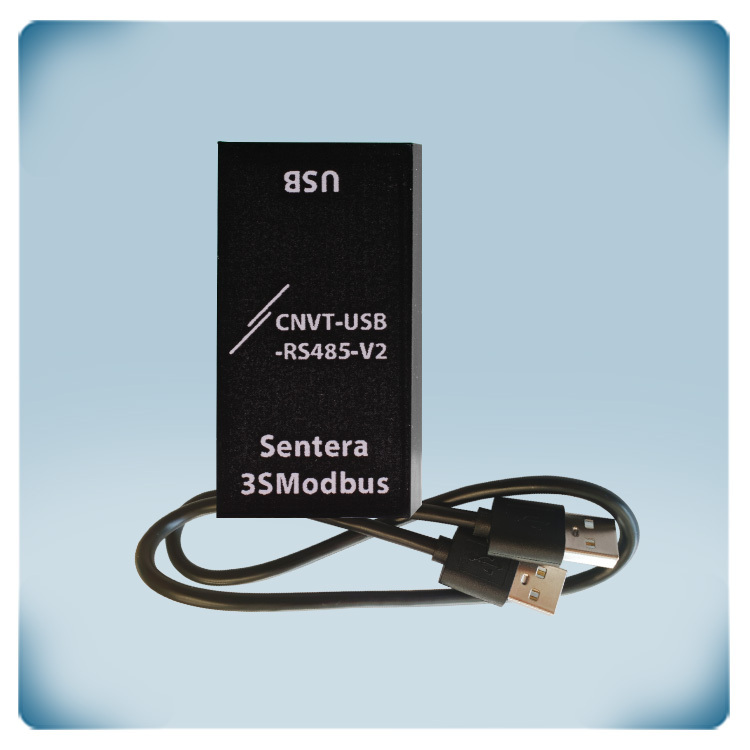

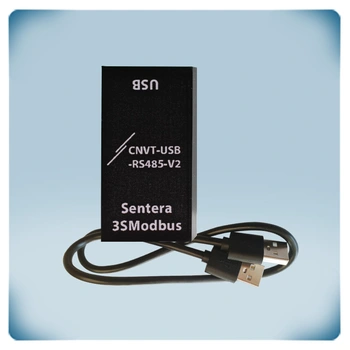

.webp "USB į Modbus konverteris su kabeliu")

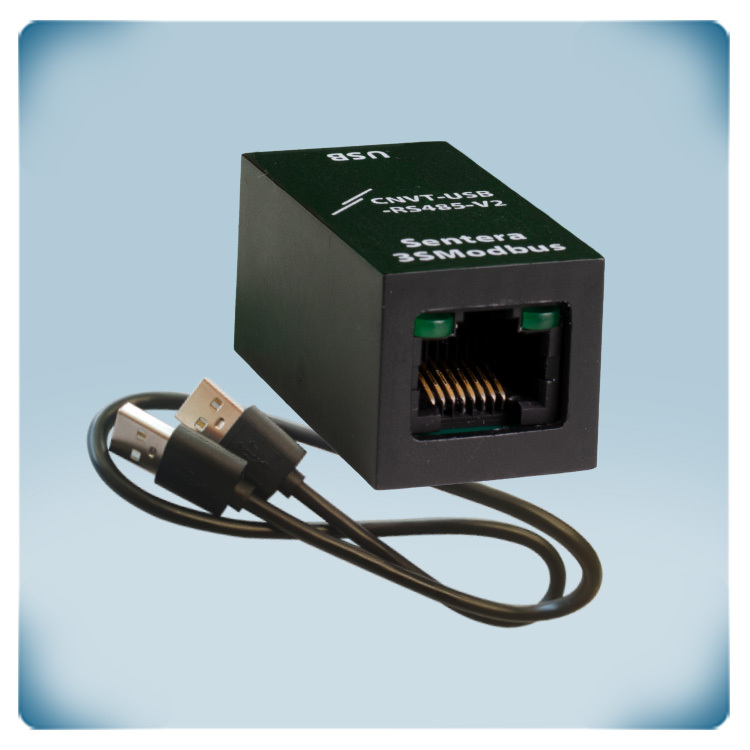

.webp "USB į Modbus konverterio komplektas")

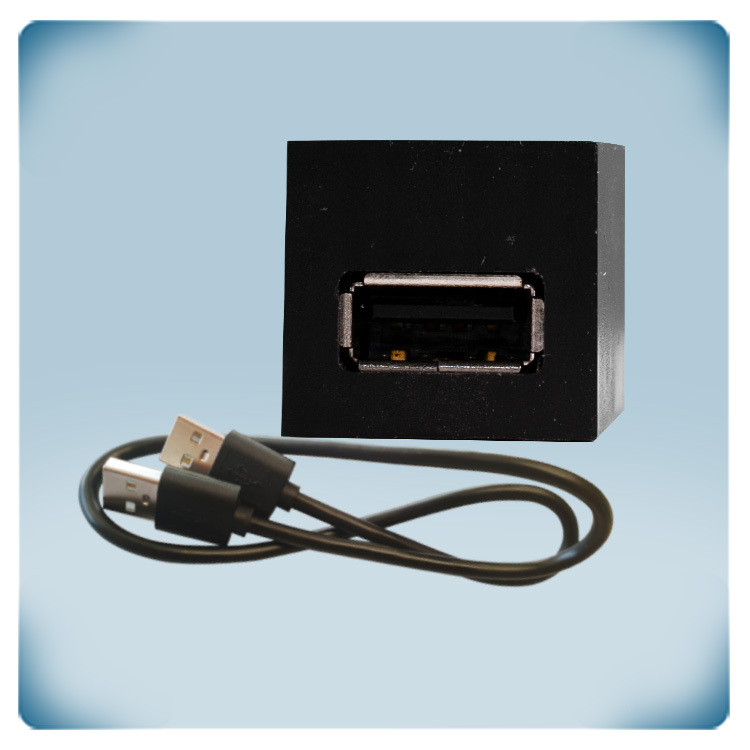

.webp "Konverterio USB lizdo ir kabelio atvaizdas")

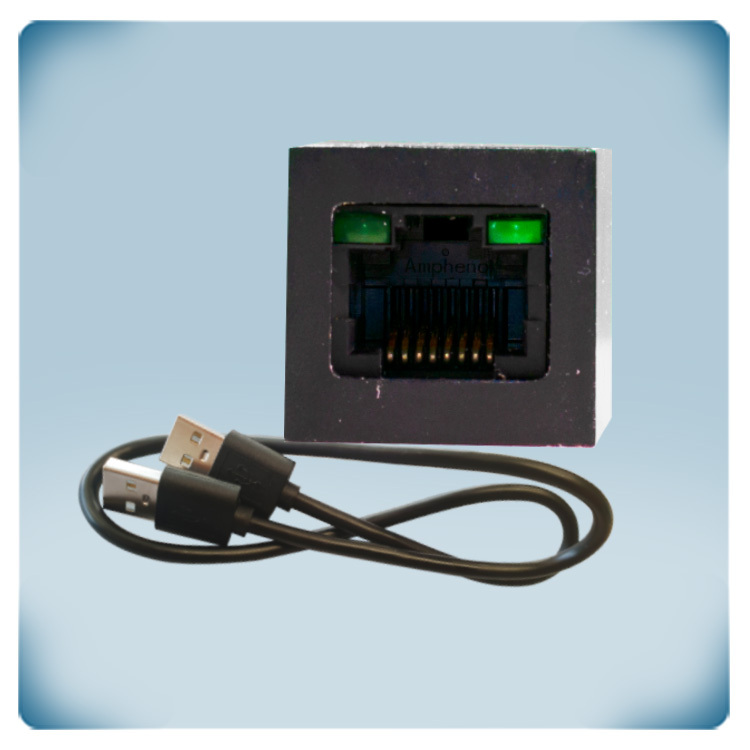

.webp "Konverterio RJ48 lizdo ir kabelio atvaizdas")
CE deklaracija
Modbus - USB keitiklis | USB-A laidas pridedamas
Produkto aprašymas
Šį komplektą sudaro USB į Modbus RTU konverteris ir USB-A – USB-A laidas (ilgis 0,5 m). Keitiklis leidžia prijungti Sentera įrenginius prie kompiuterio. Naudodami 3S Modbus programinę įrangą galite konfigūruoti prijungtus gaminius.
Sentera gaminius prie keitiklio galima prijungti per Modbus RTU (RJ45 lizdas). Modbus RTU nuoseklioji informacija automatiškai paverčiama nuosekliąja informacija virtualioje USB jungtyje kuri tiek perduodamu, tiek gaunamu.
Papildomos specifikacijos ir aprašymas
Kas sudaro šį komplektą?
Į šį rinkinį įeina CNVT-USB-RS485-V2 keitiklis ir USB-A į USB-A laidas (0,5 m ilgio). Šis kabelis leidžia prijungti keitiklį prie kompiuterio USB prievado.
Kaip sukonfigūruoti Sentera produktus?
Tai lengva! Prijunkite Sentera gaminį (-ius) prie keitiklio. Prijunkite keitiklį prie kompiuterio per USB-A kabelį. Atidarykite 3SM programinę įrangą ir paleiskite 3S Modbus. Prijungti produktai automatiškai vizualizuojami. Dukart spustelėkite produkto paveikslėlį, kad jį sukonfigūruotumėte.
Kaip atnaujinti Sentera produktų programinę įrangą?
Prijunkite gaminį prie konverterio. Prijunkite keitiklį prie kompiuterio per USB-A kabelį. Atidarykite 3SM programinę įrangą ir paleiskite 3SM Boot.
Įkelkite programinę įrangą (.HEX failą), nustatykite prijungtą gaminį į „programos atnaijinimo režimą“ ir pradėkite programinės įrangos naujinimą spustelėdami „USB Boot“.
Į šį rinkinį įeina CNVT-USB-RS485-V2 keitiklis ir USB-A į USB-A laidas (0,5 m ilgio). Šis kabelis leidžia prijungti keitiklį prie kompiuterio USB prievado.
Kaip sukonfigūruoti Sentera produktus?
Tai lengva! Prijunkite Sentera gaminį (-ius) prie keitiklio. Prijunkite keitiklį prie kompiuterio per USB-A kabelį. Atidarykite 3SM programinę įrangą ir paleiskite 3S Modbus. Prijungti produktai automatiškai vizualizuojami. Dukart spustelėkite produkto paveikslėlį, kad jį sukonfigūruotumėte.
Kaip atnaujinti Sentera produktų programinę įrangą?
Prijunkite gaminį prie konverterio. Prijunkite keitiklį prie kompiuterio per USB-A kabelį. Atidarykite 3SM programinę įrangą ir paleiskite 3SM Boot.
Įkelkite programinę įrangą (.HEX failą), nustatykite prijungtą gaminį į „programos atnaijinimo režimą“ ir pradėkite programinės įrangos naujinimą spustelėdami „USB Boot“.
Kas yra Modbus RTU protokolas?
Modbus RTU yra plačiai naudojamas ryšio protokolas pramoninės automatikos sistemose. Jis veikia kaip nuosekliojo ryšio (serial) protokolas, leidžiantis keistis duomenimis tarp pagrindinio (master) įrenginio (pvz., kompiuterio ar programuojamo loginio valdiklio) ir kelių pavaldžiųjų (slave) įrenginių (pvz., jutiklių, vykdiklių ar kitų įrenginių) per nuosekliąją magistralę. Šis protokolas plačiai taikomas pramoninio valdymo sistemose, pastatų automatikoje, energijos valdyme ir procesų stebėsenos sprendimuose. Vienas pagrindinių jo privalumų yra galimybė užtikrinti patikimą ir paprastą ryšį tarp skirtingų gamintojų įrenginių, todėl jis yra dažnas pasirinkimas pramoninės automatikos srityje.
Modbus RTU yra plačiai naudojamas ryšio protokolas pramoninės automatikos sistemose. Jis veikia kaip nuosekliojo ryšio (serial) protokolas, leidžiantis keistis duomenimis tarp pagrindinio (master) įrenginio (pvz., kompiuterio ar programuojamo loginio valdiklio) ir kelių pavaldžiųjų (slave) įrenginių (pvz., jutiklių, vykdiklių ar kitų įrenginių) per nuosekliąją magistralę. Šis protokolas plačiai taikomas pramoninio valdymo sistemose, pastatų automatikoje, energijos valdyme ir procesų stebėsenos sprendimuose. Vienas pagrindinių jo privalumų yra galimybė užtikrinti patikimą ir paprastą ryšį tarp skirtingų gamintojų įrenginių, todėl jis yra dažnas pasirinkimas pramoninės automatikos srityje.
Pastatų automatizavimo sistemose Modbus RTU atlieka svarbų vaidmenį reguliuojant ir stebint ŠVOK (HVAC) sistemas. Naudojant šį protokolą tampa įmanoma centralizuotai valdyti ir stebėti įvairias pastato funkcijas. Modbus RTU užtikrina sklandų ryšį tarp programuojamų loginių valdiklių (PLC), žmogaus ir mašinos sąsajų (HMI), jutiklių, vykdiklių ir kitų įrenginių. Jis leidžia realiuoju laiku stebėti, valdyti ir keistis duomenimis gamybos įmonėse, procesų valdymo sistemose bei gamyklų automatizavimo sprendimuose. Sentera naudoja Modbus RTU nuosekliam ryšiui per RS-485 sąsajas. Naudojama „master-slave“ architektūra, kurioje pagrindinis įrenginys inicijuoja ryšį, o pavaldieji įrenginiai atsako į pagrindinio siunčiamas užklausas.
