Modbus - konwerter USB | Kabel USB-A w komplecie

Kod artykułu CNVT-USB-RS485-SET
GTIN 0.540.100.301.788.3
Numer Introstata 84.71.80.00
Kategoria Narzędzia konfiguracyjne
Aktualne zapasy 15 szt.
Czas realizacji fabrycznej 5 Dzień (i)

Opis produktu

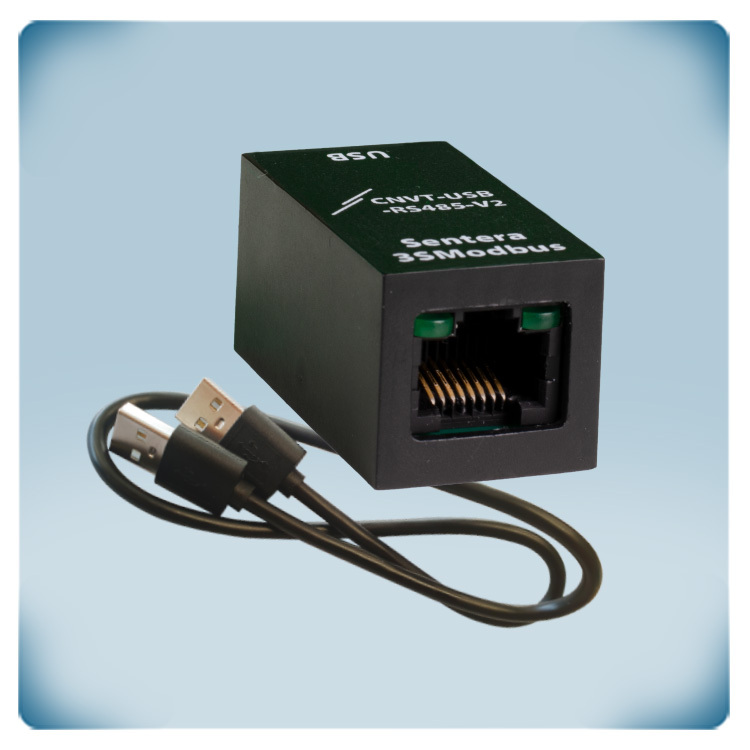

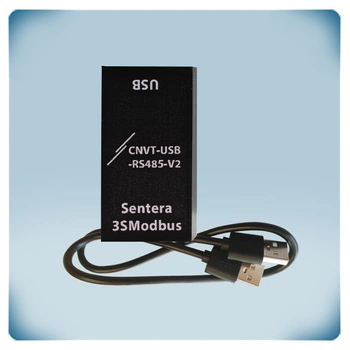

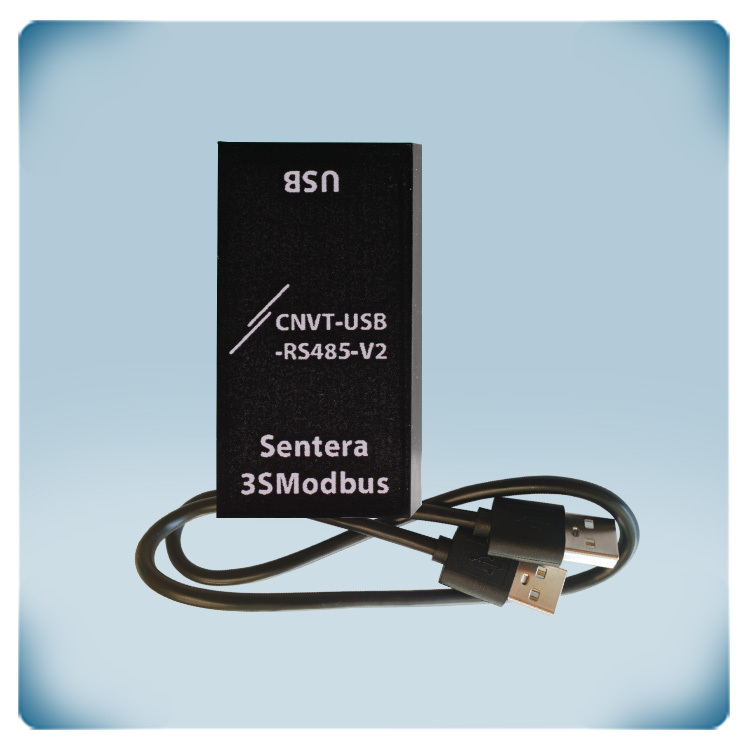

Zestaw zawiera konwerter USB na Modbus RTU z własnym zasilaniem oraz kabel USB-A (długość 0,5 m). Konwerter umożliwia podłączenie urządzeń Sentera do komputera.

Za pomocą oprogramowania 3S Modbus można skonfigurować podłączone produkty. Produkty sentera można podłączyć do konwertera poprzez Modbus RTU (gniazdo RJ45).

Informacje szeregowe Modbus RTU są automatycznie konwertowane na informacje szeregowe w wirtualnym porcie COM USB zarówno w przesyłanej, jak i odbieranej komunikacji.

Dodatkowe specyfikacje i opis

Co to jest konwerter Modbus na USB?
Konwerter Modbus na USB to urządzenie umożliwiające komunikację pomiędzy urządzeniami obsługującymi Modbus a komputerem poprzez USB. Modbus to protokół powszechnie stosowany w automatyce przemysłowej i systemach sterowania, umożliwiający komunikację pomiędzy różnymi urządzeniami, takimi jak czujniki, sterowniki. Konwerter Modbus na USB umożliwia użytkownikom łatwe podłączenie urządzeń Modbus do komputera w celu konfiguracji. W środowiskach przemysłowych często urządzenia Modbus są podłączane poprzez interfejs szeregowy, taki jak RS-485. Każdy komputer posiada port USB, dlatego konwertery Modbus na USB stały się popularnym sposobem łączenia urządzeń Modbus z komputerami w celach konfiguracyjnych i monitorowania.

Zasada działania
Konwerter składa się z interfejsu USB oraz interfejsu komunikacyjnego Modbus. Interfejs USB łączy konwerter z komputerem, natomiast interfejs komunikacyjny Modbus łączy się z urządzeniem Modbus. Wystarczy wówczas podłączyć standardowy kabel sieciowy do konwertera i czujnika. Jeśli Twój czujnik nie posiada złącza RJ45, możesz podłączyć kabel w sposób pokazany na poniższym filmie: Kompatybilny z 3SModbus i 3SMBoot. Oprogramowanie 3S Modbus można pobrać ze strony Sentera. Obejmuje to oprogramowanie 3SModbus do parametryzacji urządzenia Sentera Modbus, a także oprogramowanie 3SMBoot do aktualizacji oprogramowania sprzętowego urządzenia, jeśli to konieczne

konwerter MODBUS

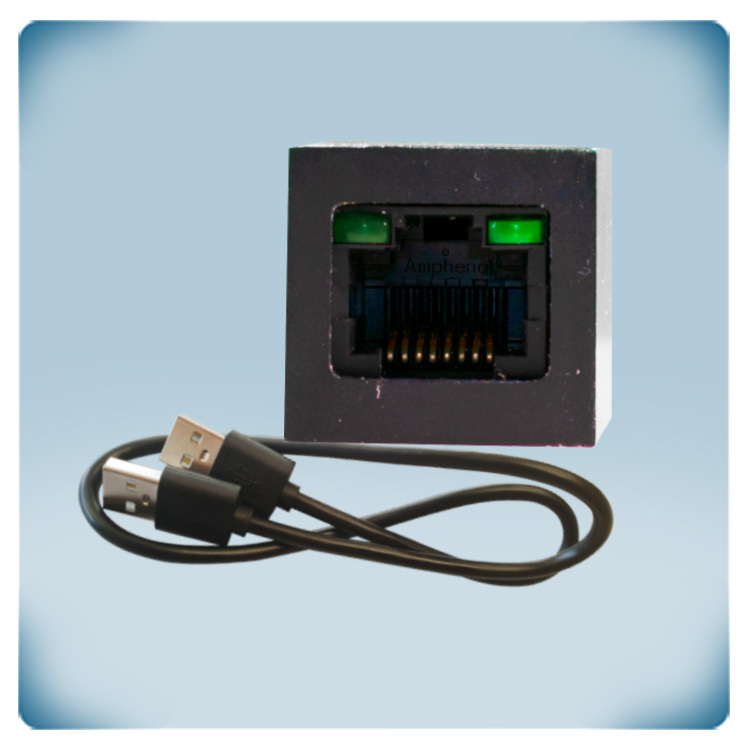

Wyświetlacze LED
Diody LED na konwerterze zapewniają komunikację pomiędzy komputerem a urządzeniem Modbus.


Jak zaktualizować oprogramowanie produktów Sentera
Podłącz urządzenie do komputera. Podłącz konwerter do komputera za pomocą kabla USB-A. Otwórz oprogramowanie 3SM i uruchom 3SB Boot. Wgraj oprogramowanie sprzętowe (plik HEX) , ustaw podłączone urzadzenie w "Tryb rozruchu" i uruchom aktualizację oprogramowania układowego, klikając "Rozruch USB".

Co zawiera komplet?

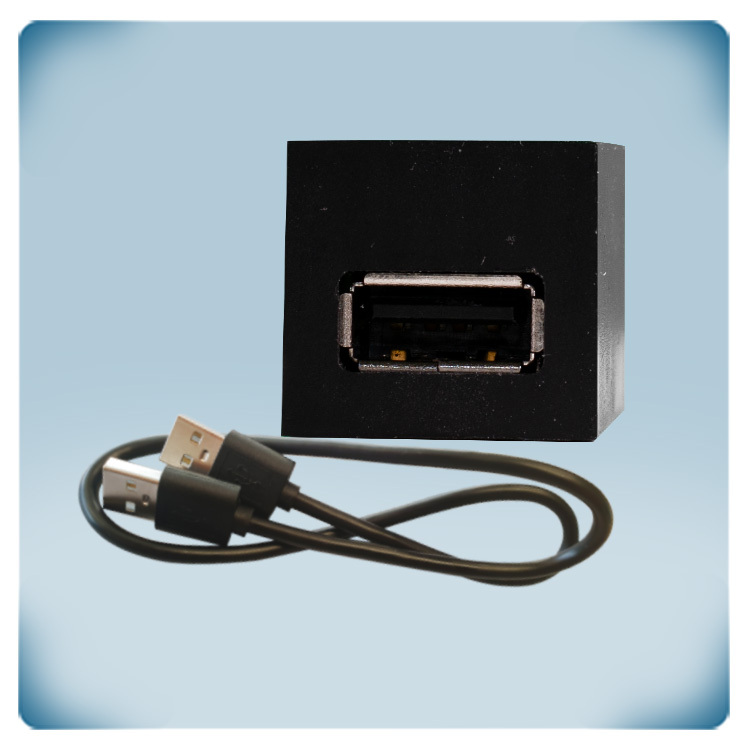

W komplecie znajdziemy konwerter w raz z kablem USB-A o długości 0,5 m. Kabel tem umożliwia podłączenie konwertera do portu USB komputera.

Konfiguracja produktów Sentera?
Podłącz urządzenie do komputera za pomocą konwertera i kabla USB-A. Otwórz oprogramowanie 3SM i uruchom 3S Modbus. Podłączone produkty są automatycznie wyświetlanie. Kliknij dwukrotnie obraz produktu aby go skonfigurować.
