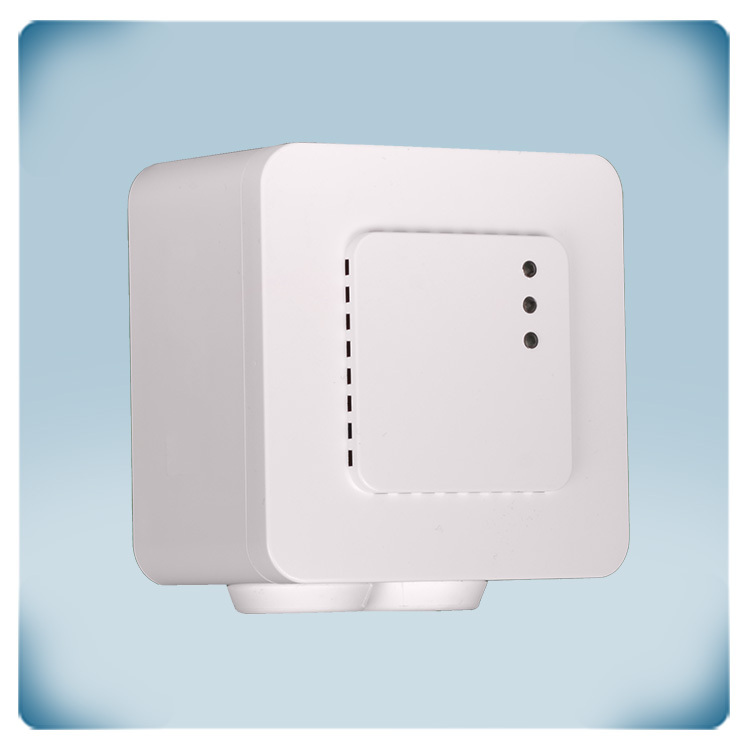

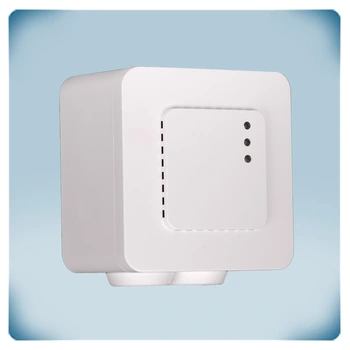

.webp "LED modulio diodai")

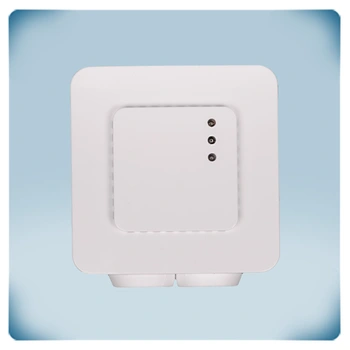

.webp "Šviesos indikacinis modulis IP30 klasės")

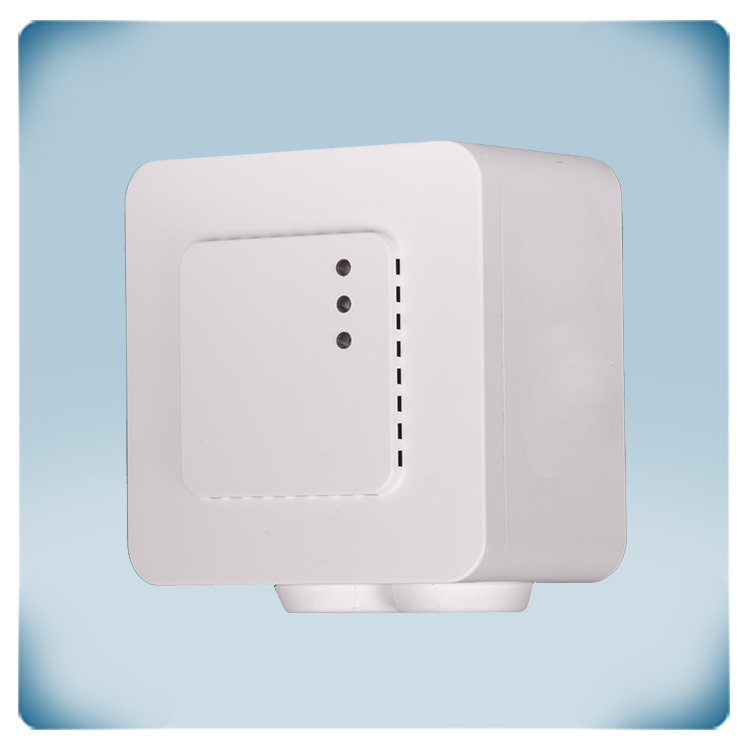

.webp "Baltos spalvos LED aliarmo modulis")

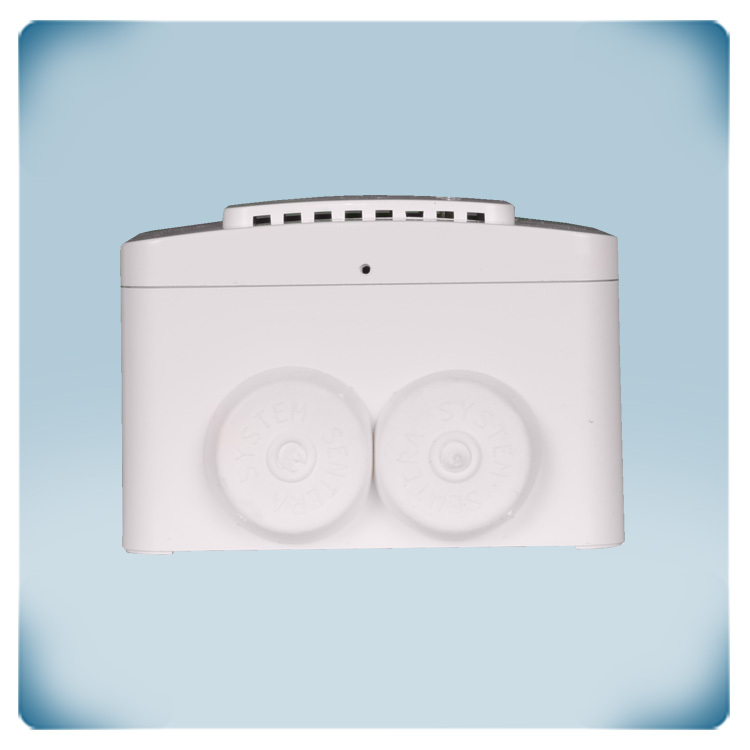

.webp "LED aliarmo modulio kabelių sandarikliai")

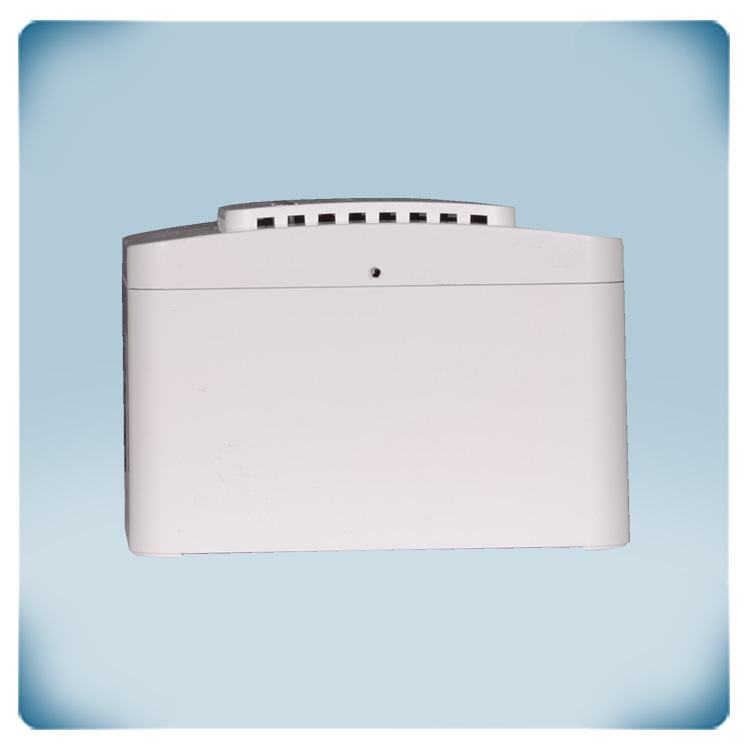

.webp "Virštinkinio montavimo LED aliarmo modulis")

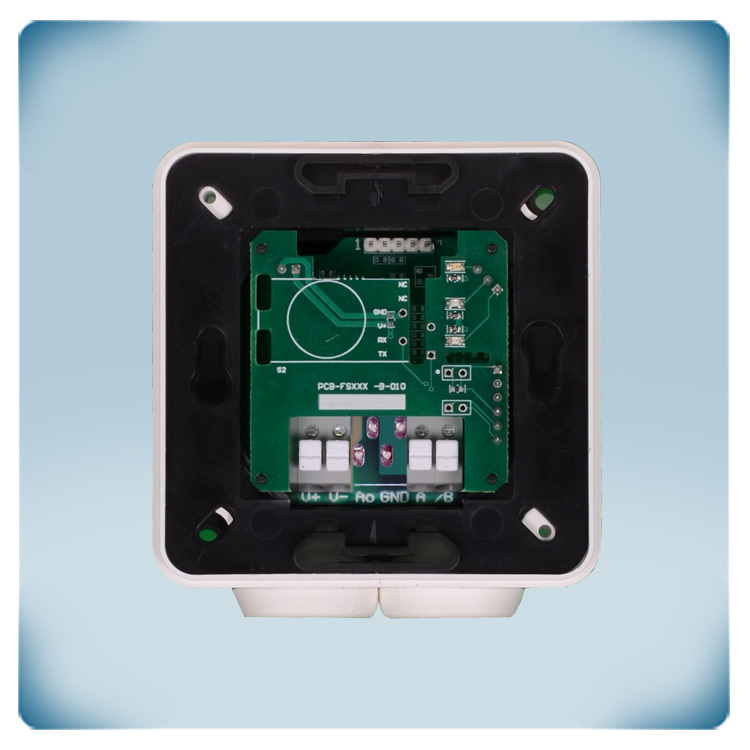

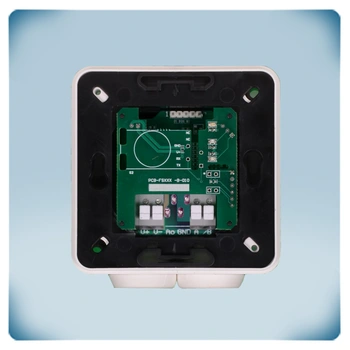

.webp "LED modulio pajungimo gnybtai")

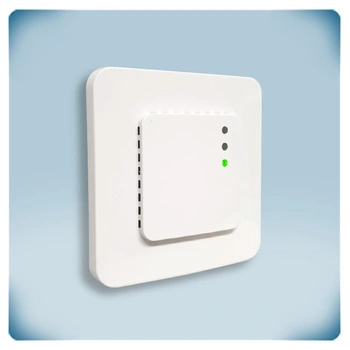

.webp "Potinkinio montavimo alirmo modulio korpusas")
Techninė dokumentacija
Matavimų būklės indikatorius | 24 VDC
Produkto aprašymas
Potinkinio ir virštinkinio montavimo ŠVOK signalizacijos įrenginys, galintis generuoti vaizdinius pranešimus per žalią, geltoną arba raudoną šviesos diodus.
Įrenginys valdomas per Modbus RTU ryšį. Maitinimo įtampa yra 24 VDC. Paprastai jis naudojamas mažiau prieinamose vietose įrengtų ŠVOK įrenginių būsenai nurodyti. Šis signalizacijos modulis turi korpusą IP30 kuris apsaugo nuo dulkių patekimo.
Su galiniu korpusu jutiklis tinkamas virštinkiniam montavimui, be galinio korpuso jutiklis montuojamas į standartinę potinkinę dėžutę.
Papildomos specifikacijos ir aprašymas
Kaip spyruokliniai gnybtai supaprastina laidų prijungimą?
Įrenginyje naudojami spyruokliniai gnybtai, kurie yra laiką taupanti alternatyva įprastiems varžtiniams gnybtams. Jie naudoja spyruoklinius gnybtus, kurie tvirtai laiko laidus vietoje. Laidus galima įstatyti tiesiai į gnybtą, nuspaudus spyruoklę plokščiu atsuktuvu. Po to apkaba patikimai užfiksuoja laidą ir sukuria elektrinį kontaktą. Šie gnybtai leidžia greitai ir lengvai sumontuoti laidus, o spyruoklinis mechanizmas užtikrina tvirtą ir patikimą elektrinį ryšį. Jis nuolat spaudžia laidą, neleisdamas jam atsipalaiduoti. Taigi, montavimas ne tik paprastesnis, bet ir patikimesnis.
Įrenginyje naudojami spyruokliniai gnybtai, kurie yra laiką taupanti alternatyva įprastiems varžtiniams gnybtams. Jie naudoja spyruoklinius gnybtus, kurie tvirtai laiko laidus vietoje. Laidus galima įstatyti tiesiai į gnybtą, nuspaudus spyruoklę plokščiu atsuktuvu. Po to apkaba patikimai užfiksuoja laidą ir sukuria elektrinį kontaktą. Šie gnybtai leidžia greitai ir lengvai sumontuoti laidus, o spyruoklinis mechanizmas užtikrina tvirtą ir patikimą elektrinį ryšį. Jis nuolat spaudžia laidą, neleisdamas jam atsipalaiduoti. Taigi, montavimas ne tik paprastesnis, bet ir patikimesnis.
Kuo skiriasi versijos?
Kadangi tai yra ALFC produktų serijos –F versija, svarbu žinoti, kad ji netinka 3 laidų jungimui. –F tipo įrenginiams reikia mažiausiai 4 laidų.
Standartiškai Sentera –G versija skirta 3 laidų jungimui ir turi bendrą žemę (common ground). Dėl to –G ir –F tipai negali būti naudojami tame pačiame tinkle. Niekada nejunkite –G tipo įrenginių bendros žemės su kitais įrenginiais, maitinamais nuolatine įtampa, nes tai gali sukelti negrįžtamą žalą.
Taip pat Sentera –F versijos maitinamos 18–34 VDC įtampa. Tai yra standartas pramonėje ir komercinėse sistemose, palengvinantis maitinimo šaltinių ir įrangos parinkimą. Šis įtampos diapazonas vertinamas dėl patikimumo – sumažėja per didelės ar per mažos įtampos rizika, užtikrinamas stabilus veikimas. Be to, žemesnė įtampa laikoma saugesne, nes sumažina elektros pavojų riziką. Šis įrenginys gali būti maitinamas naudojant Sentera maitinimo modulius.
Kadangi tai yra ALFC produktų serijos –F versija, svarbu žinoti, kad ji netinka 3 laidų jungimui. –F tipo įrenginiams reikia mažiausiai 4 laidų.
Standartiškai Sentera –G versija skirta 3 laidų jungimui ir turi bendrą žemę (common ground). Dėl to –G ir –F tipai negali būti naudojami tame pačiame tinkle. Niekada nejunkite –G tipo įrenginių bendros žemės su kitais įrenginiais, maitinamais nuolatine įtampa, nes tai gali sukelti negrįžtamą žalą.
Taip pat Sentera –F versijos maitinamos 18–34 VDC įtampa. Tai yra standartas pramonėje ir komercinėse sistemose, palengvinantis maitinimo šaltinių ir įrangos parinkimą. Šis įtampos diapazonas vertinamas dėl patikimumo – sumažėja per didelės ar per mažos įtampos rizika, užtikrinamas stabilus veikimas. Be to, žemesnė įtampa laikoma saugesne, nes sumažina elektros pavojų riziką. Šis įrenginys gali būti maitinamas naudojant Sentera maitinimo modulius.
Kas užtikrina korpuso patikimumą?
Korpusas pagamintas iš aukštos kokybės r-ABS VO (UL94) plastiko. Ši medžiaga yra atspari karščiui, sunkiai užsideganti, labai tvirta ir gerai apsaugo nuo smūgių. Taip pat užtikrinama IP30 apsauga nuo dulkių patekimo.
Ar vėdinimo sistema veikia?
ALFCF yra sukurtas generuoti vizualinius įspėjimus, nurodančius vėdinimo sistemų ar HVAC įrenginių būseną. Jis naudoja žalius, geltonus ir raudonus LED indikatorius šiems įspėjimams pateikti. Tokio tipo įrenginys yra ypač naudingas, kai HVAC sistemos įrengtos sunkiau pasiekiamose vietose. Naudodami šį signalizacijos modulį galite užtikrinti, kad jūsų vėdinimo sistema veikia, ir greitai nustatyti galimus sutrikimus.
ALFCF yra sukurtas generuoti vizualinius įspėjimus, nurodančius vėdinimo sistemų ar HVAC įrenginių būseną. Jis naudoja žalius, geltonus ir raudonus LED indikatorius šiems įspėjimams pateikti. Tokio tipo įrenginys yra ypač naudingas, kai HVAC sistemos įrengtos sunkiau pasiekiamose vietose. Naudodami šį signalizacijos modulį galite užtikrinti, kad jūsų vėdinimo sistema veikia, ir greitai nustatyti galimus sutrikimus.
Kas palengvina montavimą?
Šis vizualinės signalizacijos modulis tinka tiek įleidžiamam, tiek paviršiniam montavimui, todėl jį galima montuoti įvairių tipų sienose – mūrinėse, gipso kartono ar net medinėse. Tvirtinimo angos puikiai atitinka standartines europietiškas montavimo dėžutes, naudojamas įleidžiamam montavimui. Nereikia rinktis skirtingų produkto versijų, nes šis modulis turi du viename korpusą. Galite pasirinkti, ar norite jį įmontuoti į sieną, ar montuoti ant paviršiaus. Viskas, ko reikia – keli įprasti įrankiai (atsuktuvai ir replės), šiek tiek bendrų žinių ir praktinių įgūdžių.
