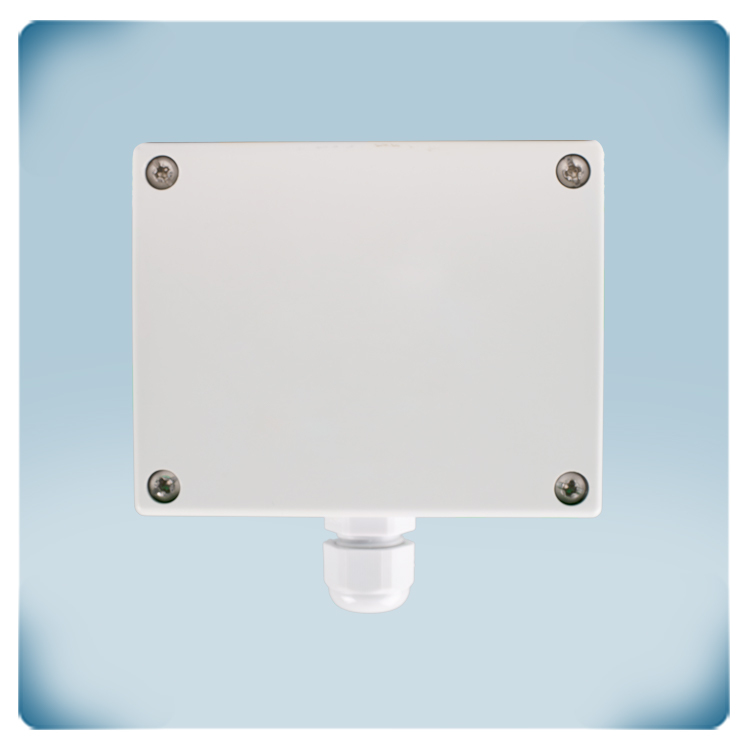

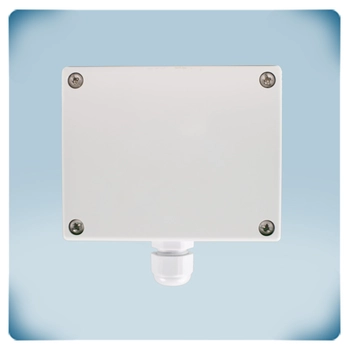

.webp "Kanalinio jutiklio korpusas")

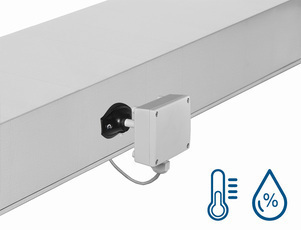

.webp "AC / DC kanalinio jutiklio vaizdas iš išorės")

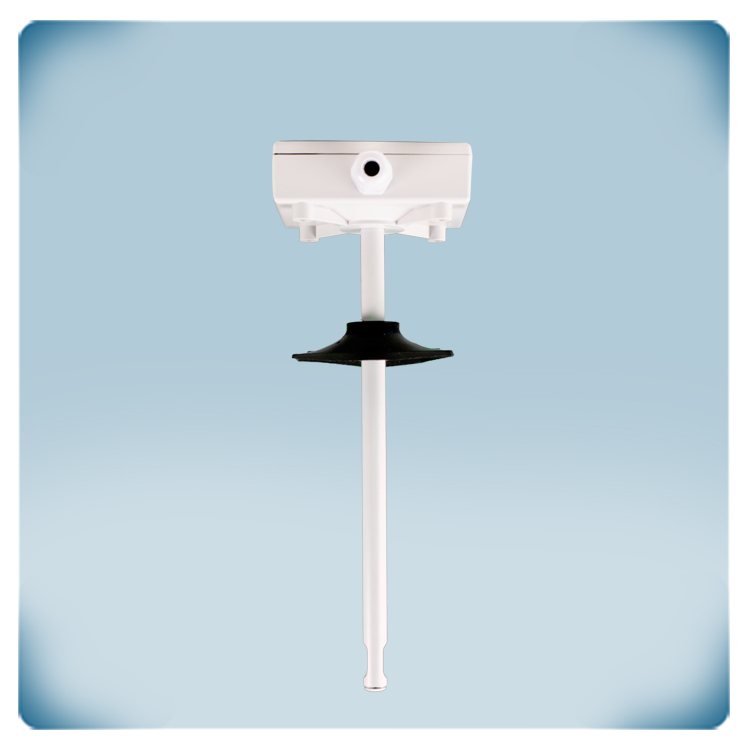

.webp "Kanalinio drėgmės temperatūros transmiterio vamzdelis")
.webp "AC / DC kanalinio jutiklio juodas tvirtinimo flanšas")

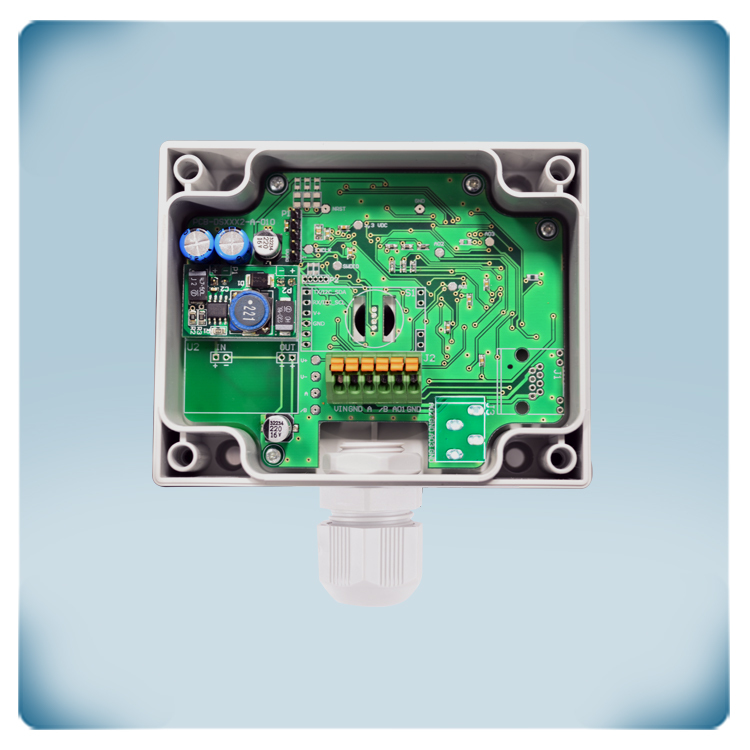

.webp "AC / DC kanalinio jutiklio vidinis vaizdas")
CE deklaracija
Kanalinis temperatūros | drėgmės keitiklis | maitinimas 24 VAC - VDC
Produkto aprašymas
Šis išmanus kanalinis jutiklis turi vieną išėjimą. Jis matuoja ortakių temperatūrą ir santykinę drėgmę. Maitinimo įtampa yra 24 VAC arba 24 VDC. Jutiklio algoritmas valdo vieną analogiį išėjimą, remdamasis išmatuotomis vertėmis.
Šis vienas išėjimas gali būti naudojamas tiesiogiai valdyti EC ventiliatorių, AC ventiliatoriaus greičio reguliatorių arba sklendės pavarą. Visus matavimus ir išėjimo vertę galima matyti per Modbus RTU. Visus nustatymus galima koreguoti per Modbus RTU.
Papildomos specifikacijos ir aprašymas
Kokia ŠVOK siųstuvų svarba pastatuose?
Šie keitikliai reikalingi komercinių pastatų, pramoninių objektų ir gyvenamųjų namų ŠVOK sistemoms. Jie leidžia tiksliai kontroliuoti temperatūrą ir drėgmę, padeda palaikyti komfortišką patalpų aplinką, mažinti energijos suvartojimą ir užtikrinti tinkamą oro kokybę.
Šie keitikliai reikalingi komercinių pastatų, pramoninių objektų ir gyvenamųjų namų ŠVOK sistemoms. Jie leidžia tiksliai kontroliuoti temperatūrą ir drėgmę, padeda palaikyti komfortišką patalpų aplinką, mažinti energijos suvartojimą ir užtikrinti tinkamą oro kokybę.
Kokius parametrus matuoja šis jutiklis ir kaip jį teisingai sumontuoti?
Šis ŠVOK keitiklis matuoja temperatūrą ir santykinę drėgmę oro ortakiuose. Rasos taškas apskaičiuojamas remiantis šiais matavimais. Šis jutiklis geriausiai veikia, jei jis montuojamas tiesioje oro ortakio dalyje. Venkite montuoti turbulentinio oro zonose šalia filtrų, ventiliatorių, aušinimo mazgų ir pan. Teisingai montuokite jutiklį oro srauto krypties atžvilgiu. Išsamesnės informacijos galite rasti montavimo instrukcijose.
Šis ŠVOK keitiklis matuoja temperatūrą ir santykinę drėgmę oro ortakiuose. Rasos taškas apskaičiuojamas remiantis šiais matavimais. Šis jutiklis geriausiai veikia, jei jis montuojamas tiesioje oro ortakio dalyje. Venkite montuoti turbulentinio oro zonose šalia filtrų, ventiliatorių, aušinimo mazgų ir pan. Teisingai montuokite jutiklį oro srauto krypties atžvilgiu. Išsamesnės informacijos galite rasti montavimo instrukcijose.
Kaip jutiklis valdo įrenginius ir kaip valdomas jo išėjimas?
Vieną išėjimą valdo jutiklio algoritmas. Šis išėjimas gali būti naudojamas EC ventiliatoriui, AC ventiliatoriaus greičio reguliatoriui arba sklendės pavarai valdyti. Išėjimo vertė kinta tiesiogiai proporcingai išmatuotai temperatūrai ir santykinei drėgmei. Pavyzdžiui, kai temperatūra arba santykinė drėgmė artėja prie maksimalios ribos, ventiliatoriaus greitis padidėja arba sklendė atsidaro. Valdymo vertę galima pasiekti per analoginį išėjimą ir Modbus RTU.
Vieną išėjimą valdo jutiklio algoritmas. Šis išėjimas gali būti naudojamas EC ventiliatoriui, AC ventiliatoriaus greičio reguliatoriui arba sklendės pavarai valdyti. Išėjimo vertė kinta tiesiogiai proporcingai išmatuotai temperatūrai ir santykinei drėgmei. Pavyzdžiui, kai temperatūra arba santykinė drėgmė artėja prie maksimalios ribos, ventiliatoriaus greitis padidėja arba sklendė atsidaro. Valdymo vertę galima pasiekti per analoginį išėjimą ir Modbus RTU.
Kokie yra jutiklio laidų ir maitinimo šaltinio reikalavimai?
Nauspaudžiami gnybtai sutrumpina laidų prijungimo ir montavimo laiką. Jie nereikalauja reguliarios prižiūrėti ir garantuoja patikimą kontaktą su monolitiniais arba daugiagysliais laidais. Šis jutiklis gali būti maitinamas 24 V nuolatine arba 24 V kintamąja srove ir yra skirtas 3 laidų jungčiai. Išėjimo įžeminimas (GND) yra viduje prijungtas prie maitinimo įtampos įžeminimo (V-). Įsitikinkite, kad neprijungiate šio bendro įžeminimo prie kitų įrenginių, kurie maitinami nuolatine įtampa.
Nauspaudžiami gnybtai sutrumpina laidų prijungimo ir montavimo laiką. Jie nereikalauja reguliarios prižiūrėti ir garantuoja patikimą kontaktą su monolitiniais arba daugiagysliais laidais. Šis jutiklis gali būti maitinamas 24 V nuolatine arba 24 V kintamąja srove ir yra skirtas 3 laidų jungčiai. Išėjimo įžeminimas (GND) yra viduje prijungtas prie maitinimo įtampos įžeminimo (V-). Įsitikinkite, kad neprijungiate šio bendro įžeminimo prie kitų įrenginių, kurie maitinami nuolatine įtampa.
Kokia jutiklio konfigūracija reikalinga ir kaip galima pritaikyti jo nustatymus?
Šiam jutikliui reikia labai mažai nustatymo. Įdiegus jį galima naudoti beveik iš karto. Temperatūra ir santykinė drėgmė dažnai priklauso nuo regiono ir sezono. Įrengiant šie parametrai vis tiek nustatomi į teisingas vertes. Kiti numatytieji nustatymai greičiausiai bus tinkami daugumai pritaikymų. Tačiau prireikus juos galima reguliuoti per atitinkamus Modbus registrus. Kad jis būtų suderinamas su kitais įrenginiais, galite pasirinkti kitą išėjimo tipą, pavyzdžiui: Modbus RTU; 0–10 V nuolatinės srovės; 0–20 mA; 0–100 % PWM. Taip pat galite išjungti vieną iš rodmenų. Jei norite valdyti ventiliatorių tik pagal drėgmę, galite išjungti temperatūros rodmenis atitinkamame Modbus registre. Modbus registrų žemėlapyje yra išsamus visų programuojamų nustatymų sąrašas.
Kokia yra ŠVOK keitiklio gamybos kokybė, kalibravimas ir apsaugos savybės?
Šis ŠVOK siųstuvas pagamintas Europoje. Kiekvienas jutiklis yra kalibruojamas ir išbandytas mūsų gamykloje. Mes naudojame tik aukštos kokybės jutiklių elementus ir komponentus. Tai garantuoja ilgalaikį ŠVOK siųstuvo stabilumą ir tikslumą. Korpusas turi IP54 apsaugos nuo dulkių ir drėgmės klasę. Jutiklio elementas yra įmontuotas į ortakio jutiklio zondą. Šis zondas turi angą, leidžiančią tiesiogiai liestis tarp oro srauto ir jutiklio elemento. Pats jutiklio zondas yra IP20 klasės.
