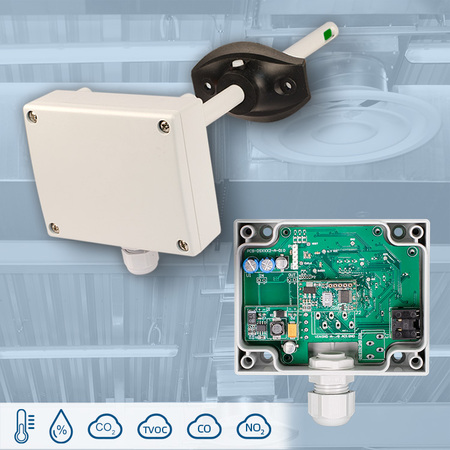

Контролер за температура и влажност | за въздуховоди | 24 VDC-VAC
Описание на продукта
Измерване и контрол:
Измерва температурата и влажността и изчислява точката на оросяване. Въз основа на измерените стойности, той директно управлява устройства като вентилатори и клапи чрез един аналогов изход. Можете да изберете типа на изхода и да регулирате диапазоните на температурата/влажността. Също така осигурява контрол на скоростта на вентилатора въз основа на температурата и влажността.
Захранване и свързване:
Работи на 24 V AC или 24 V DC и предлага лесно свързване с пружинни клеми.
Комуникация и персонализация:
Всички данни и настройки са достъпни чрез Modbus RTU. Фърмуерът може да бъде актуализиран с помощта на bootloader чрез Modbus RTU.
Допълнителни спецификации и описание
Защо се използват контролерите от серията DCTH-2?
Серията контролери DCTH -2 се използват предимно в ОВиК системи за управление в обществени сгради, индустриални заводи, както и жилищни предприятия. Предназначени са а прецизно измерване на температурата и относителната влажност с цел намаляване на разходите на енергия по време на работа на Вашата инсталация, както и осигуряване на подаването на свеж въздух в помещенията и създаване на благоприятно условия.
Как се монтира контролерът във въздуховодите?
Серията ОВК контролери DCTH -2 са предназначени за измерване на температурата и относителната влажност във въздуховоди. На база измерените стойности можете да изчислите и точката на оросяване. За най-точни резултати, устройството следва да се монтира на минимално разстояние от диаметъра на въздуховода, умножен по 7,5 в посока по потока и минимално разстояние от диаметъра на въздуховода, умножен по 3,5 в посока, обратна на потока от всякакви извивки или прегради. Избягвайте монтаж в близост до филтри, охлаждащи серпентини, вентилатори и т.н.
Как функционира устройството?Аналоговият изход се управлява от програмируем алгоритъм, като посредством изхода можете да управлявате директно ЕС вентилатори, регулатори на обороти за АС вентилатори или задвижки. Изходната стойност варира пропорционално спрямо отчетените стойности на температура и влажност. Например, ако измерената стойност на температурата или влажността превиши зададения максимален лимит, тогава вентилаторът ще увеличи скоростта си или клапата ще се отвори, за да навлезе свеж въздух. Всички параметри и настройки са достъпни чрез Modbus RTU.
Как се свързва контролерът и какви са изискванията за захранване?
Свързването на контролера посредством клеморед с пружинни клеми спестява ценно време и усилия! Също така и елиминира нуждата от рутинна поддръжка и осигурява стабилно свързване на твърди или усукана двойка проводници. Нужното захранващо напрежение е 24 VDC/ VAC, като заземителните клеми на изхода (GND) е вътрешно свързана с тази на напрежението (V-), което ще рече, че за окабеляването на контролера е нужно 3-проводно свързване. Никога не свързвайте общата маса на артикули от серия G към други устройва с постояннотоково захранване. Това може да предизвика повреда в устройствата.
Лесен ли е за употреба контролерът и как се конфигурира?
Преди пускане в експлоатация, контролерът DCTH -2 се нуждае от много малка конфигурация и след това е готов за употреба. Температурата и относителната влажност са параметри, зависещи от региона и текущия сезон. По време на монтаж и инсталиране, те са зададени по подразбиране и са подходящи за повечето приложения. Въпреки това, чрез комуникацията по Modbus RTU можете да ги промените, ако е необходимо. За да е съвместимо Вашето устройство с други, можете да промените функцията на изхода: 0-10 VDC; 0-20 мA; 0-100% ШИМ.
Какво гарантира високото качество на продукта?
Този ОВиК контролер е произведен от Сентера, като сензорният елемент е предварителни калибриран и тестван. Така гарантираме високото качество на работа и изработка на съставните компоненти и сензорният елемент. Корпусът на изделието е със степен на защита IP54 с цел предпазване на електрониката от проникване на прах или влага, а тръбичката е със степен на защита IP20. Сензорният елемент е вграден в тръбата, чиито отвор следва да е позициониран срещу потока на въздуха.
