Kanalinis CO2 jutiklis | maitinimas DC
Produkto aprašymas

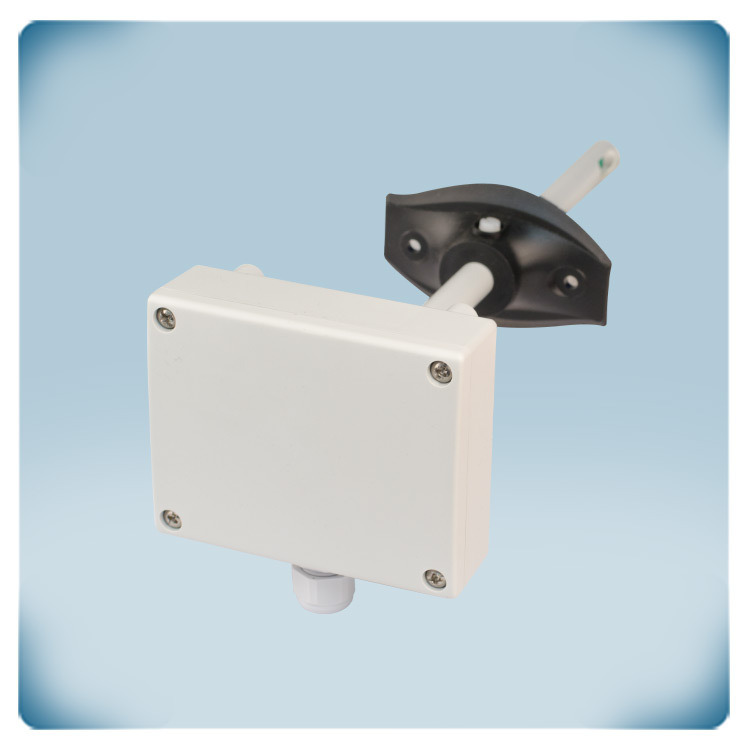

Kanalinis CO2 jutiklis skirtas matuoti anglies dioksido (CO2) koncentraciją, oro temperatūrą bei oro drėgmę ortakiuose.
Ventiliacijos valdymas pagal CO2 koncentraciją efektyviai mažina elektros energijos sąnaudas. Šis jutiklis be CO2 taip pat gali matuoti temperatūrą ir santykinę oro drėgmę. Pagal išmatuotą temperatūrą, drėgmę ir anglies dioksidą (CO2) jis valdo tris analoginius išėjimus.
Kikvieną išėjimą galima naudoti tiesiogiai valdyti EC variklius, sklendes arba AC ventiliatorių greičio reguliatorių. Kiekvienam matuojamam parametrui atskirai galima pasirinkti 0-10 VDC, 0-20 mA arba 0-100% PWM išėjimą. Jis pasirenkamas per Modbus RTU.Temperatūros, drėgmės ir CO2 daviklio maitinimo įtampa 18 - 34 VDC.
Kadangi jutiklis turi Modbusą tai programinę įranga lengva atnaujinti ir visus nustatymus keisti prisijungus prie jutiklio per Modbus RTU.
Dokumentai
Papildomos specifikacijos ir aprašymas

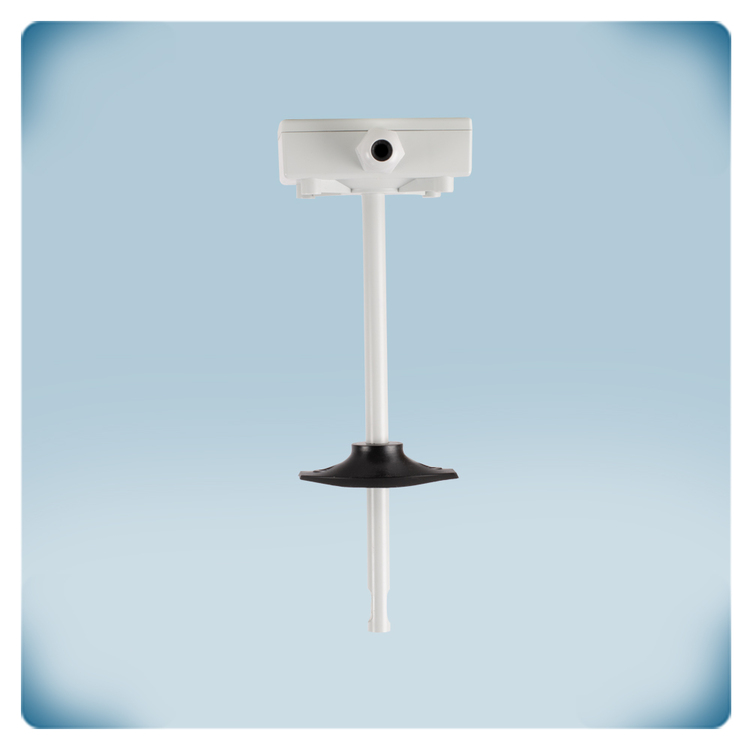

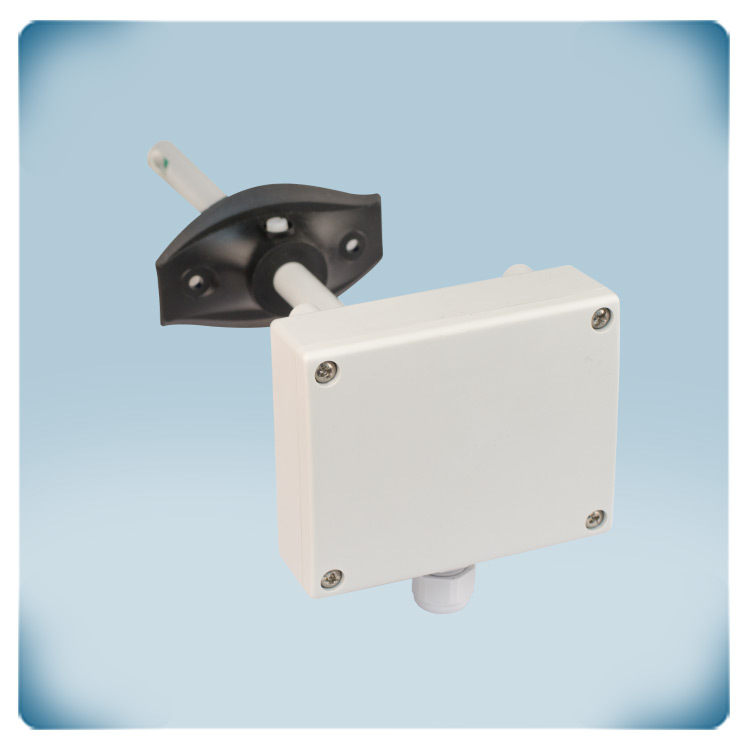

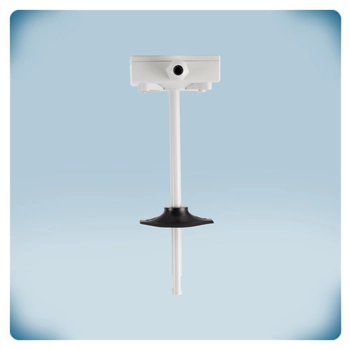

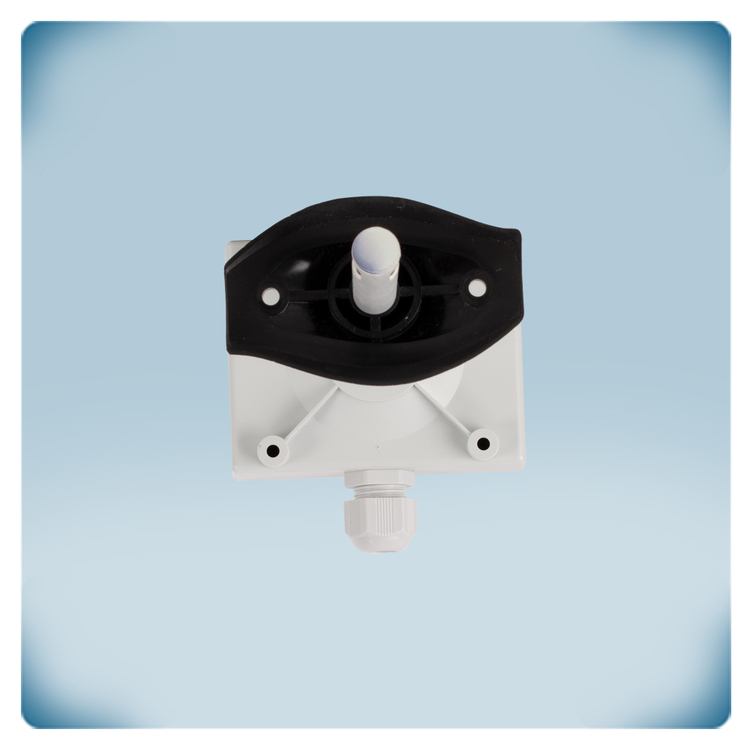

Dėklas buvo specialiai sukurtas CO2 matavimams oro ortakiuose. Jis turi IP54 apsaugos nuo dulkių ir drėgmės įvertinimą. Jutiklio elementas yra įmontuotas į ortakio jutiklio zondą. Šis zondas turi angą, per kurią oro srautas gali tiesiogiai liestis su jutiklio elementu. Pats jutiklio zondas turi IP20 įvertinimą.

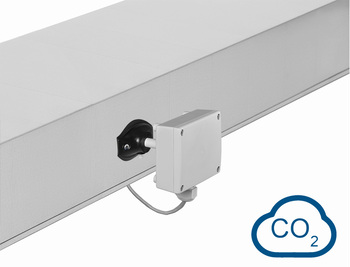

Kvėpuodami žmonės išskiria CO2 arba kitaip anglies dioksidą. Todėl CO2 koncentracija yra geras erdvės užimtumo ir aktyvumo lygio rodiklis. CO2 jutikliai daugelyje sričių naudojami kaip vėdinimo poreikių indikatorius. Oro ortakiuose šis ŠVOK keitiklis matuoja temperatūrą, santykinę drėgmę ir CO2. Rasos taškas apskaičiuojamas pagal temperatūrą ir drėgmę. Šis jutiklis geriausiai veikia, kai montuojamas tiesioje oro ortakio atkarpoje. Venkite montuoti šalia filtrų, ventiliatorių, aušinimo ritinių ir kitų turbulentinio oro šaltinių. Tinkamai pastatykite jutiklį oro srauto krypties atžvilgiu. Daugiau informacijos rasite montavimo instrukcijose.

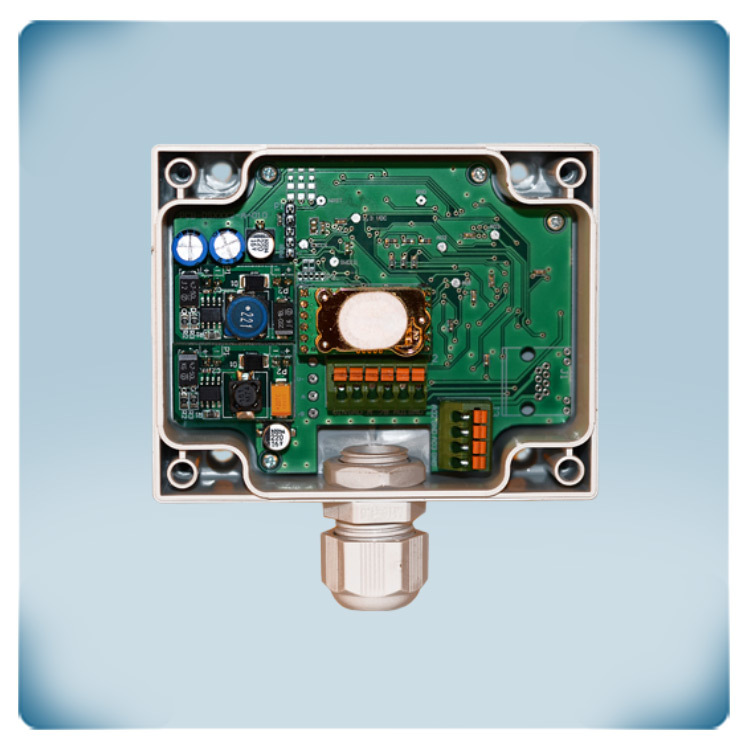

CO2 ortakio jutiklis. CO2 lygis matuojamas naudojant NDIR arba nedispersinę infraraudonųjų spindulių technologiją. Ši technologija pasižymi mažomis gyvavimo ciklo sąnaudomis ir ilgalaikiu tikslumu bei stabilumu. Šis jutiklis turi tris analoginius išėjimus. Kiekvienas iš jų siunčia vieną iš išmatuotų verčių. Pavyzdžiui, pagal numatytuosius nustatymus 1 išėjimas perduos 0 V esant 0 °C ir 10 V esant 50 °C. Kiekviena išėjimo vertė kinta proporcingai temperatūrai, drėgmei arba CO2 koncentracijai. 1 išėjimas pateikia išmatuotą temperatūrą, 2 išėjimas – santykinę drėgmę, o 3 išėjimas – CO2 koncentraciją.
Šiam jutikliui reikia labai mažai konfigūracijos. Jį beveik galima naudoti iš karto, kai jis įdiegiamas. Temperatūra ir santykinė drėgmė dažnai priklauso nuo regiono ir sezono. Šie parametrai vis tiek sureguliuojami į teisingas vertes diegimo metu. Kiti numatytieji nustatymai tiks daugumai programų. Tačiau prireikus juos taip pat galima reguliuoti naudojant atitinkamus Modbus registrus. Pavyzdžiui, galima pasirinkti kitokį išėjimo tipą, kad jis būtų suderinamas su kitais įrenginiais: 0–10 V nuolatinė srovė; 0–20 mA; 0–100 % PWM; Modbus RTU.
Maitinimo įtampa yra 24 V nuolatinė srovė. Maitinimo šaltinio (V-) ir išėjimo (GND) įžeminimo gnybtai nėra sujungti viduje. Tai reiškia, kad šiam jutikliui prijungti reikalingas 4 laidų kabelis. Dauguma 24 V nuolatinės srovės maitinimo šaltinių apsaugo nuo trumpojo jungimo, perkrovos ir viršįtampio. 24 V nuolatinės srovės maitinimo įtampa padidina jūsų instaliacijos saugumą ir patikimumą.
ABC logikos savaiminio kalibravimo algoritmas įjungtas pagal numatytuosius nustatymus. Šis algoritmas skirtas naudoti tose srityse, kuriose CO2 koncentracija bent kartą (15 minučių) per 7 dienų laikotarpį nukris iki išorinių aplinkos sąlygų (400 ppm), kaip įprasta neaktyviais laikotarpiais. Jutiklis pasieks darbinį tikslumą po 25 valandų nepertraukiamo veikimo, kai bus veikiamas 400 ppm 10 ppm CO2 aplinkos oro etaloninių lygių.
