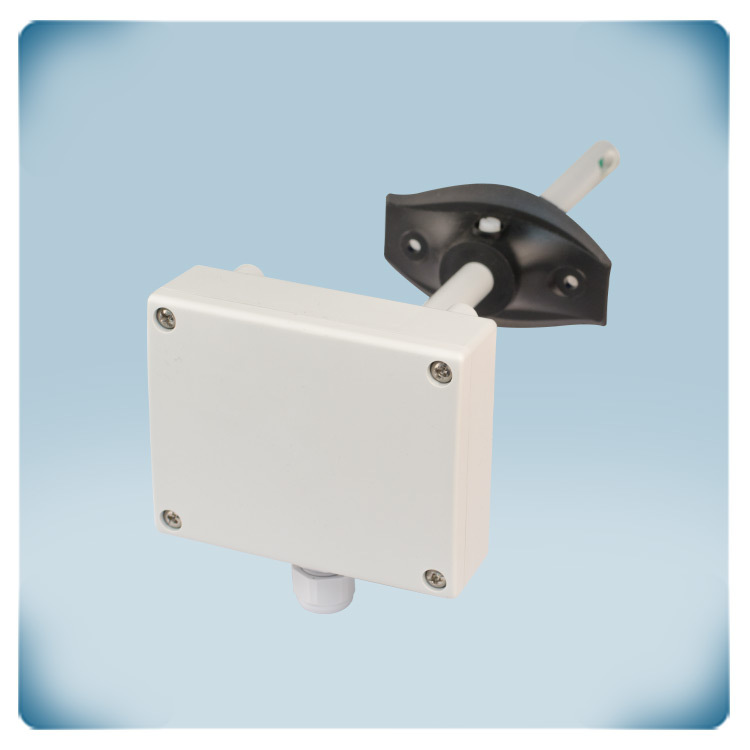

.webp "Capteur gaine CO2 | alimentation 24 VCC")

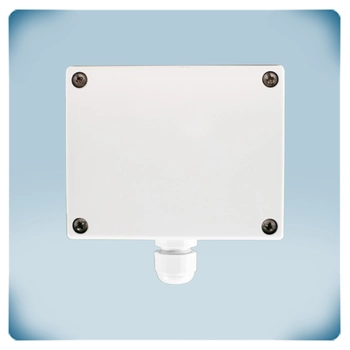

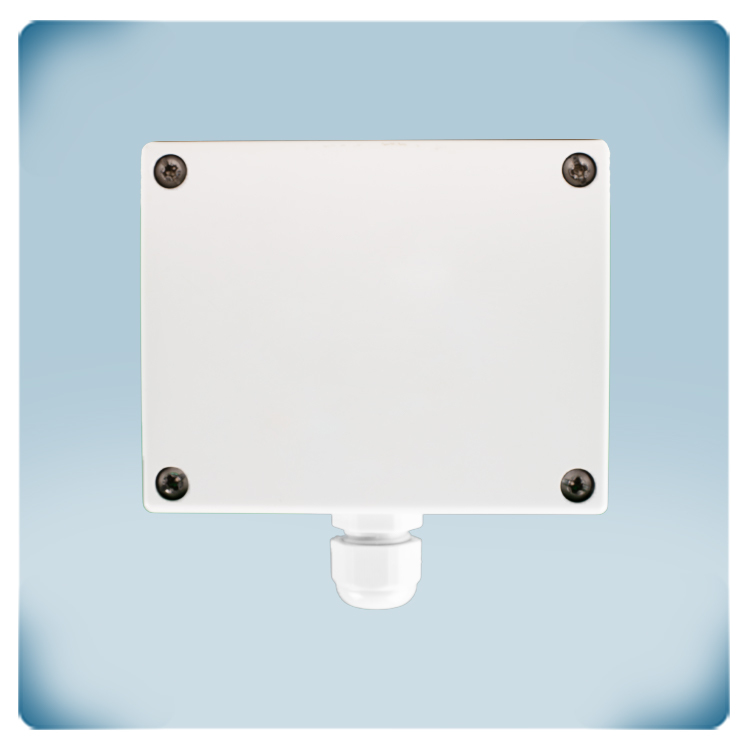

.webp "Transmetteur gaine CO2 | alimentation 24 VCC")
.webp "Détecteur gaine CO2 | alimentation 24 VCC")

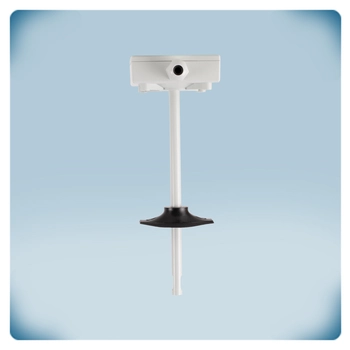

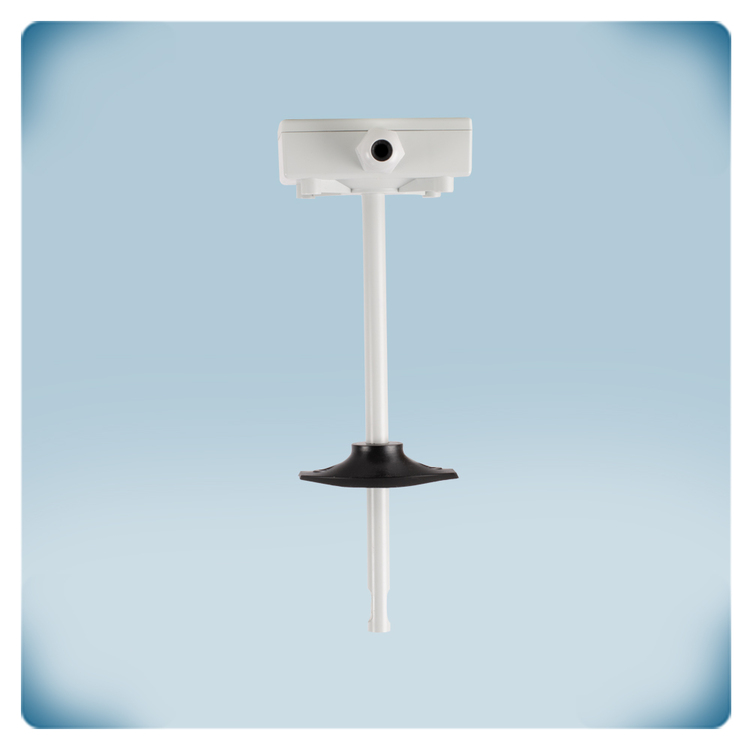

.webp "Moniteur gaine CO2 | alimentation 24 VCC")

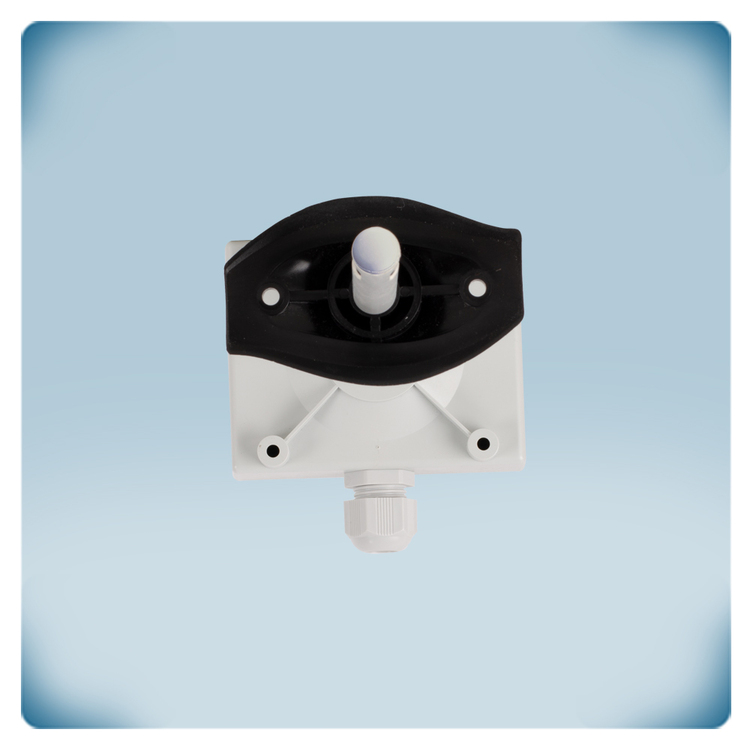

.webp "Bride capteur gaine CO2 | alimentation 24 VCC")

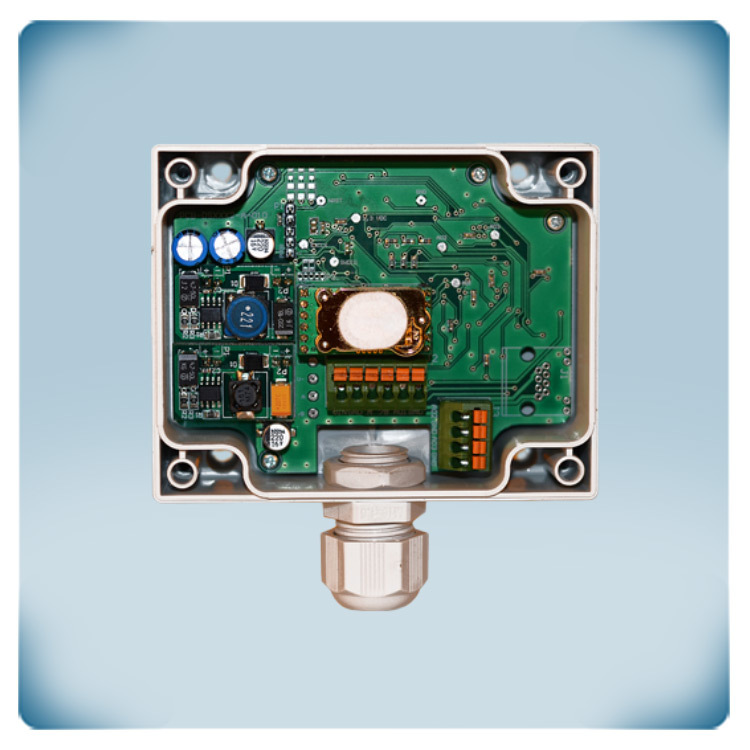

.webp "Circuit capteur gaine CO2 | alimentation 24 VCC")
Déclaration CE

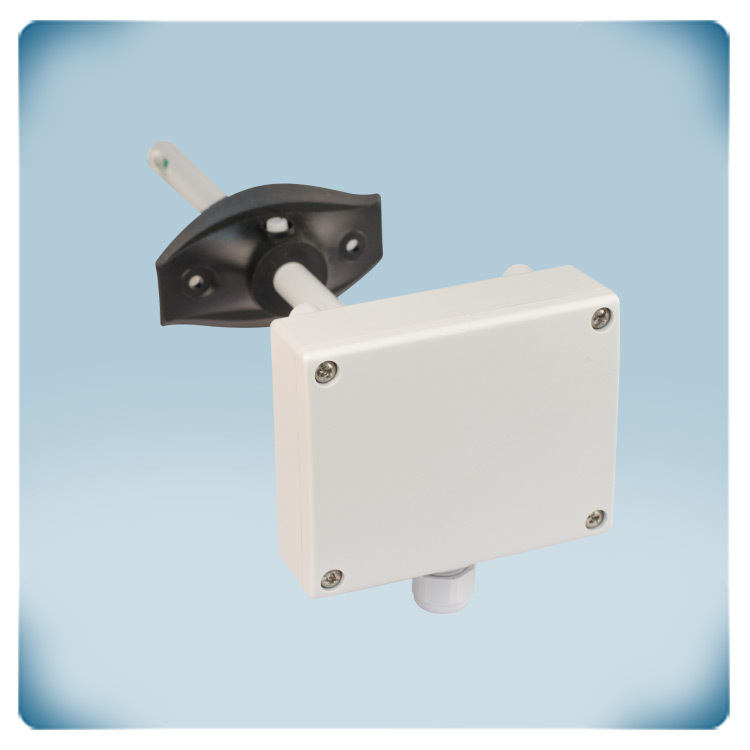

Transmetteur de gaine CO2 | 3 sorties, VCC
Description du produit
Ce transmetteur de CO₂ mesure la température, l’humidité relative et la concentration en CO2 dans les systèmes de conduits d’air.
Il fonctionne avec une tension d’alimentation de 24 VDC. Les valeurs mesurées sont transmises via trois sorties analogiques et via Modbus RTU. Par défaut, les sorties analogiques sont configurées en 0–10 V, mais un autre format peut être sélectionné.
L’élément capteur de CO2 est remplaçable et auto-étalonnant.
L’interface Modbus RTU peut être utilisé pour de modifier tous les paramètres de l’appareil.
Spécifications et descriptions supplémentaires
Comment fonctionne ce capteur et où doit-il être installé ?
Lorsque les personnes respirent, elles émettent du CO2 ou dioxyde de carbone. Partant de ce fait, la concentration de CO2 est un bon indicateur du niveau d'occupation et d'activité d'un espace. Les capteurs de CO2 sont utilisés dans de nombreuses applications comme indicateur des besoins en ventilation. Dans les gaines de ventilation, ce transmetteur CVC mesure la température, l'humidité relative et le CO2. Le point de rosée est calculé à l'aide de la température et de l'humidité. Ce capteur fonctionne de manière optimale lorsqu'il est installé dans une section droite de la gaine de ventilation. Évitez de l'installer près des filtres, des ventilateurs, des batteries de refroidissement et d'autres sources d'air turbulent. Positionnez correctement le capteur par rapport à la direction du flux d'air. Pour plus d'informations, veuillez vous référer aux instructions de montage.
Comment le capteur mesure le CO2 et quelles sont ses sorties ?

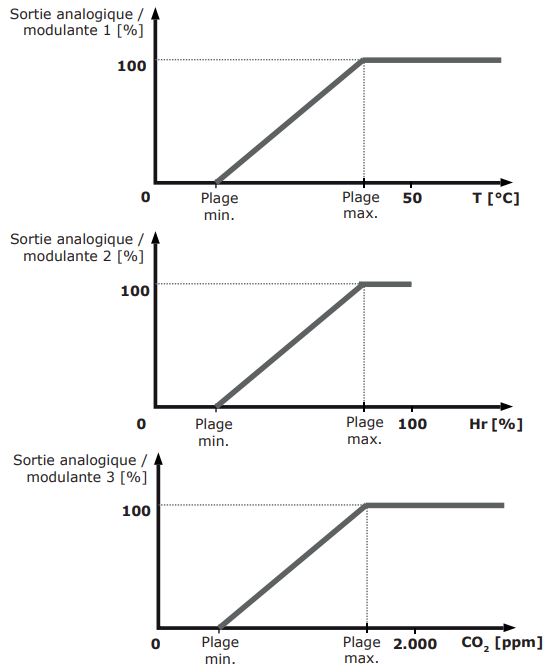

Le niveau de CO2 est mesuré à l'aide de la technologie NDIR ou bien Infrarouge non dispersif. Cette technologie présente un faible coût de cycle de vie, ainsi qu'une précision et une stabilité à long terme. Ce capteur dispose de trois sorties analogiques. Chacune transmet l'une des valeurs mesurées. Par exemple, la sortie 1 transmettra 0 V à 0 °C et 10 V à 50 °C par défaut. Chaque valeur de sortie varie proportionnellement à la température, à l'humidité ou à la concentration de CO2. La sortie 1 fournit la température mesurée, la sortie 2 fournit l'humidité relative, et la sortie 3 fournit la concentration de CO2.
Comment sont configurés les paramètres du capteur ?
Ce capteur nécessite très peu de configuration. Il est pratiquement utilisable directement une fois qu'il a été installé. La température et l'humidité relative sont souvent spécifiques à la région et à la saison. Ces paramètres sont néanmoins ajustés aux valeurs correctes lors de l'installation. Les autres paramètres par défaut conviendront à la plupart des applications. Cependant, ils peuvent également être ajustés via les registres Modbus respectifs si nécessaire. Un type de sortie différent, par exemple, peut être sélectionné pour le rendre compatible avec d'autres appareils : 0-10 VDC ; 0-20 mA ; 0-100% PWM ; Modbus RTU.
Comment alimenter le capteur ?
La tension d'alimentation est de 24 V DC. Les bornes de masse de l'alimentation (V-) et de la sortie (GND) ne sont pas connectées en interne. Cela signifie qu'un câble à 4 fils est nécessaire pour connecter ce capteur. La plupart des alimentations 24 V DC offrent une protection contre les courts-circuits, les surcharges et les surtensions. Une tension d'alimentation de 24 V DC augmente la sécurité et la fiabilité de votre installation.
Comment le capteur est-il calibré ?
L'algorithme d'auto-étalonnage à logique ABC est activé par défaut. Cet algorithme est conçu pour être utilisé dans des applications où les concentrations de CO2 chuteront au niveau des conditions ambiantes extérieures (400 ppm) au moins une fois (15 minutes) sur une période de 7 jours, comme c'est le cas pendant les périodes d'inoccupation. Le capteur atteindra sa précision opérationnelle après 25 heures de fonctionnement continu lorsqu'il est exposé à des niveaux d'air de référence ambiants de CO2 de 400 ppm 10 ppm.
Quelle est la résistance du capteur à l’humidité ?
Le boîtier a été spécialement conçu pour les mesures de CO2 dans les conduits d’air. Il bénéficie d’un indice de protection IP54, qui assure une protection contre la poussière et l’humidité. L’élément capteur est intégré dans la sonde pour conduit d’air. Cette sonde comporte une ouverture permettant au flux d’air d’entrer en contact direct avec l’élément capteur. La sonde elle-même dispose d’un indice de protection IP20.
Le boîtier a été spécialement conçu pour les mesures de CO2 dans les conduits d’air. Il bénéficie d’un indice de protection IP54, qui assure une protection contre la poussière et l’humidité. L’élément capteur est intégré dans la sonde pour conduit d’air. Cette sonde comporte une ouverture permettant au flux d’air d’entrer en contact direct avec l’élément capteur. La sonde elle-même dispose d’un indice de protection IP20.
