Techninė dokumentacija

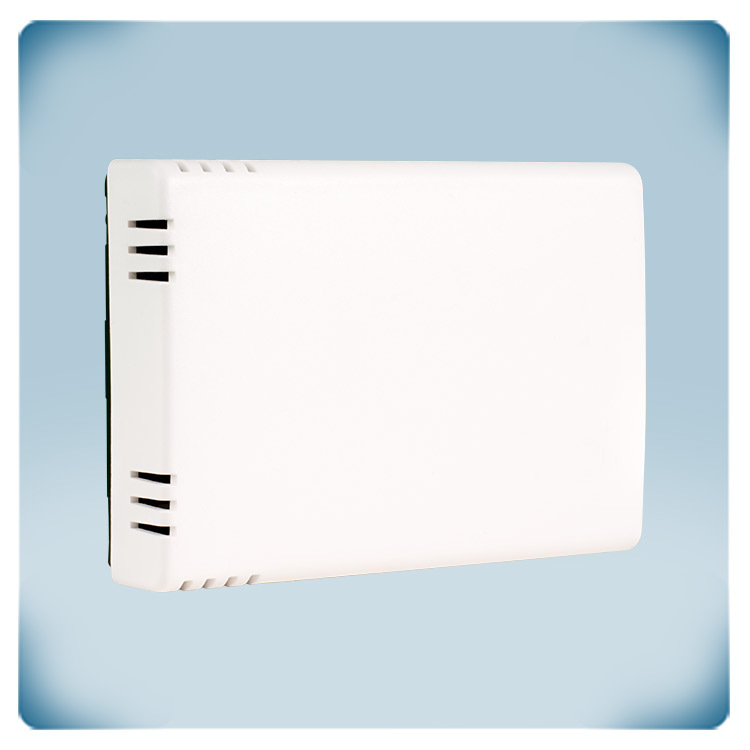

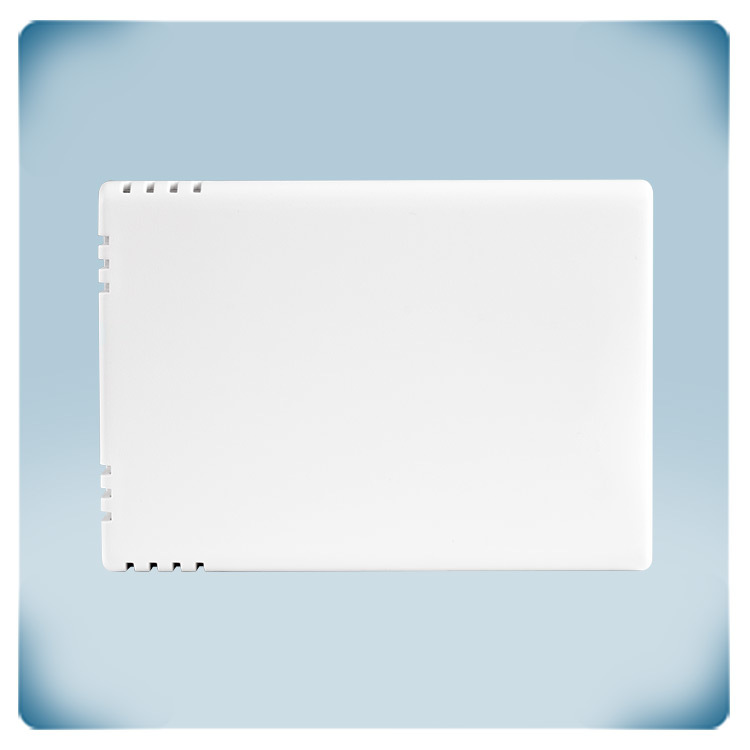

Kambarinis temperatūros jutiklis PT1000
Produkto aprašymas
Kambarinis temperatūros jutiklis PT1000 pasižymi išskirtiniu temperatūros charakteristikų stabilumu, kadangi naudojamas platinos jutiklio elementas. Jis turi teigiamą temperatūros pasipriešinimo koeficientą: pakilus temperatūrai pasipriešinimas pakyla.
Jutiklio elementas yra lituojamas ant spausdintinės PCB plokštės ir sumontuotas plastikinėje dėžutėje, kurios apsaugos klasė yra IP30. Ant plokštės jutiklio pajungimui prilituoti gnybtai su prisukamais kontaktai, kas garantuoja patikimą ir kokybišką pajungimą. Temparatūros jutiklį patartina prijungti ekranuotu kabeliu įžemintu kitoje linijos pusėje. Atsparumas esant 0°C temperatūrai yra 1000 Ω.
Dokumentai
Papildomos specifikacijos ir aprašymas
Kokia yra gaminio ir korpuso kokybė bei apsaugos klasė?

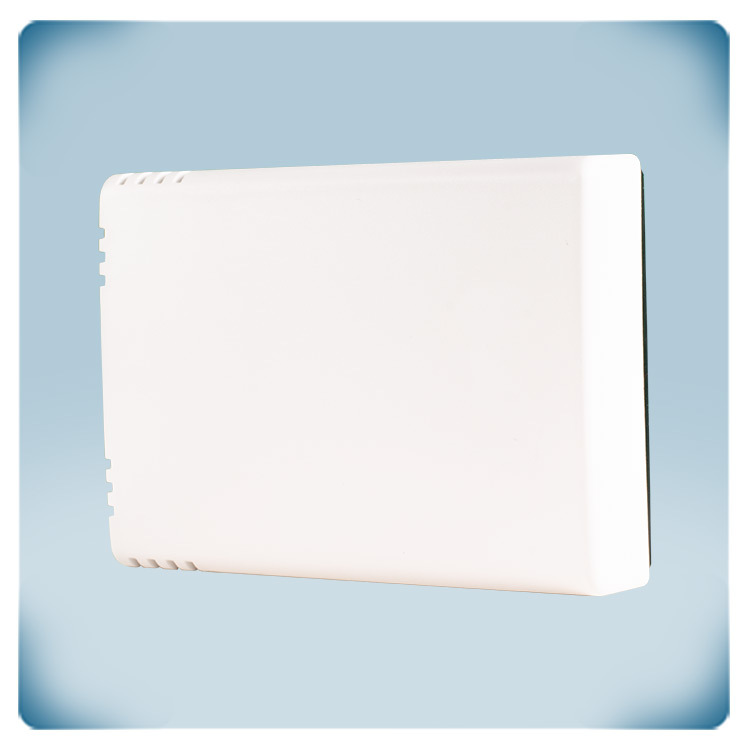

Visi jutikliai projektuojami ir gaminami Europoje. Kiekvienas įrenginys mūsų gamykloje yra kalibruojamas ir testuojamas. Naudojami tik aukštos kokybės komponentai, užtikrinantys ilgalaikį stabilumą ir matavimo tikslumą. Korpusą iš aukštos kokybės ASA ir ABS plastikų gamina pati Sentera Plastics įmonė. Šios medžiagos užtikrina išskirtinį tvirtumą ir ilgaamžiškumą. Dėl modernaus dizaino įrenginys puikiai dera prie daugelio interjero stiliui. Jutiklis skirtas naudoti patalpų viduje, jo apsaugos klasė – IP30, užtikrinanti apsaugą nuo dulkių patekimo ir drėgmės. Siekiant užtikrinti optimalų veikimą, jutiklį reikėtų saugoti nuo tiesioginių saulės spindulių.
Kaip montuojamas jutiklis ir kokie yra maitinimo bei prijungimo reikalavimai?
Jutiklis skirtas montuoti patalpų viduje, ant sienos arba kito lygaus paviršiaus. Platina dengtas jutiklio elementas prijungiamas ekranuotu 2 gyslų kabeliu per varžtinį gnybtų bloką. Šis gnybtų blokas pritaikytas kabeliams, kurių maksimalus skerspjūvio plotas yra 1,5 mm². Prireikus kabelį galima pailginti, tačiau rekomenduojame naudoti kuo trumpesnį kabelį. Didėjant kabelio ilgiui, didėja ir jo varža, o tai gali turėti įtakos matavimo tikslumui. Jutiklis yra pasyvusis, todėl jam nereikalingas atskiras maitinimo šaltinis.
Kokie parametrai matuojami ir kodėl tai svarbu?
Šis patalpos jutiklis matuoja aplinkos temperatūrą. Tai pasyvusis jutiklis, užtikrinantis tikslius matavimus stebėsenos ir valdymo sistemose. Temperatūra yra labai svarbi žmogaus komfortui ir bendrai savijautai. Ji ne tik lemia tai, kaip jaučiama patalpos šiluma ar vėsa, bet ir turi įtakos sveikatai bei produktyvumui. Svarbu sukurti tokią patalpų aplinką, kurioje kiekvienas žmogus jaustųsi komfortiškai.
Kokios yra konfigūravimo ir pritaikymo galimybės?
Šis jutiklis temperatūrą matuoja naudodamas platininį PT1000 elementą, kurio elektrinė varža esant 0 °C temperatūrai yra 1000 Ω. Jo varža turi teigiamą temperatūrinį koeficientą, o tai reiškia, kad kylant temperatūrai varža didėja. Bet kuris įrenginys, turintis įėjimą, skirtą pasyviesiems temperatūros jutikliams, gali nuskaityti išmatuotą temperatūros vertę.
