Kambarinis oro kokybės jutiklis | DC maitinimas
Produkto aprašymas
Kambarinis oro kokybės, temperatūros ir drėgmės ir jutiklis turi dar ir aplinkos apšvietimo daviklį, bei tinka potinkiniam ir virštinkiniam montavimui. Pagal išmatuotą oro kokybę (VOC), temperatūrą ir drėgmę jis valdo vieną analoginį ar moduliuojamą išėjimą, kurį galime naudoti tiesiogiai EC variklių, ventiliatorių ar oro sklendės pavarų valdymui. Galima pasirinkti 0-10 VDC, 0-20 mA ar 0-100% PWM išėjimą.
Visus jutiklio parametrus, nustatymus galima keisti per Modbus RTU. VOC jutiklio maitinimo įtampa 18-34 VDC. Programinę įranga lengva atnaujinti ir visus nustatymus keisti per Modbus RTU. Dėl integruoto aplinkos šviesos daviklio ventiliacijos sistemą galima optimizuoti atsižvelgiant į patalpos užimtumą. Trijų LED indikatorių suveikimas gali būti nustatomas per Modbus RTU.
Jutiklio korpusas atitinka IP20 saugumo klasę todėl gali būti montuojamas tik patalpose.
Papildomos specifikacijos ir aprašymas
Kas yra LOJ ir kaip turėtų būti jutiklis sumontuotas?
Lakiųjų organinių junginių (LOJ) matavimas patalpoje yra svarbus vertinant patalpų oro kokybę, nes didelis LOJ kiekis gali būti kenksmingas žmonių sveikatai. LOJ išsiskiria iš įvairių šaltinių, tokių kaip dažai, valymo priemonės, baldai ir kt. Sumontuokite LOJ jutiklų patalpoje, kurioje norite matuoti. Svarbu jį sumontuoti ten, kur jis galėtų pateikti reprezentatyvų kambario oro mėginį. Venkite statyti jį per arti galimų LOJ šaltinių (pvz., naujai dažytų sienų) arba prie langų ar durų, kur lauko oras gali turėti įtakos matavimams. Leiskite matuokliui kurį laiką veikti, kad jis stabilizuotųsi ir pateiktų tikslius rodmenis.
Kaip jutiklis indikuoja oro kokybę ir kitas vertes?
Žalias, geltonas ir raudonas šviesos diodai ant šio ŠVOK jutiklio valdiklio aiškiai vizualiai rodo TVOC lygį. Žalias šviesos diodas rodo, kad TVOC lygis yra priimtinose ribose ir kad yra pakankamas gryno oro tiekimas. Geltonas šviesos diodas užsidega, kai TVOC lygis pasiekia įspėjimo diapazoną. Raudona spalva rodo, kad TVOC lygis yra už diapazono ribų arba kad nepakanka gryno oro tiekimo. Kitos išmatuotos vertės (temperatūra arba santykinė drėgmė) taip pat gali būti rodomos LED indikatoriais. „Modbus RTU“ suteikia prieigą prie išmatuotos temperatūros, santykinės drėgmės, TVOC, rasos taško ir aplinkos apšvietimo lygio.
Žalias, geltonas ir raudonas šviesos diodai ant šio ŠVOK jutiklio valdiklio aiškiai vizualiai rodo TVOC lygį. Žalias šviesos diodas rodo, kad TVOC lygis yra priimtinose ribose ir kad yra pakankamas gryno oro tiekimas. Geltonas šviesos diodas užsidega, kai TVOC lygis pasiekia įspėjimo diapazoną. Raudona spalva rodo, kad TVOC lygis yra už diapazono ribų arba kad nepakanka gryno oro tiekimo. Kitos išmatuotos vertės (temperatūra arba santykinė drėgmė) taip pat gali būti rodomos LED indikatoriais. „Modbus RTU“ suteikia prieigą prie išmatuotos temperatūros, santykinės drėgmės, TVOC, rasos taško ir aplinkos apšvietimo lygio.
Kaip jutiklis valdo ŠVOK sistemą?
Šio jutiklio išėjimas gali tiesiogiai valdyti EC ventiliatorių, kintamosios srovės ventiliatoriaus greičio reguliatorių arba sklendės pavarą. Išėjimo vertė kinta proporcingai išmatuotai temperatūrai, drėgmei ir TVOC koncentracijai. Kai reikia daugiau gryno oro, jutiklis padidina ventiliatoriaus greitį arba atidaro sklendę.
Šio jutiklio išėjimas gali tiesiogiai valdyti EC ventiliatorių, kintamosios srovės ventiliatoriaus greičio reguliatorių arba sklendės pavarą. Išėjimo vertė kinta proporcingai išmatuotai temperatūrai, drėgmei ir TVOC koncentracijai. Kai reikia daugiau gryno oro, jutiklis padidina ventiliatoriaus greitį arba atidaro sklendę.
Kokie yra jutiklio maitinimo ir laidų pajungimo reikalavimai?

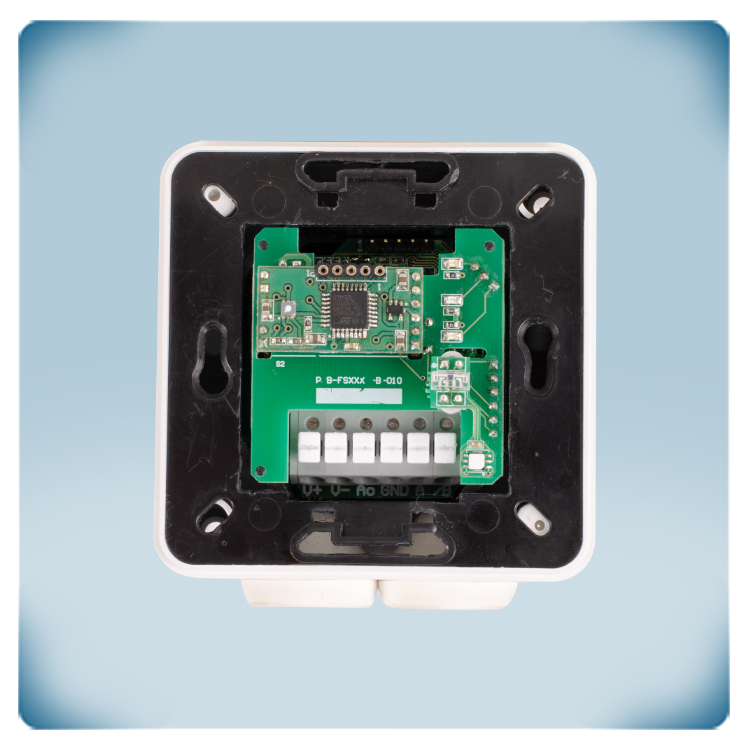

Nuspaudžiami spiruokliniai gnybtų blokai sutrumpina laidų sujungimo ir montavimo laiką. Jie pašalina poreikį įprastinei priežiūrai ir užtikrina patikimą kontaktą su monolitiniais arba daugiagysliais laidais. Maitinimo įtampa yra 24 V nuolatinė srovė. Maitinimo šaltinio (V-) ir išėjimo (GND) įžeminimo gnybtai nėra prijungti viduje. Tai reiškia, kad šiam jutikliui prijungti reikalingas 4 laidų kabelis. Dauguma 24 V nuolatinės srovės maitinimo šaltinių turi trumpojo jungimo, perkrovos ir viršįtampio apsaugą. 24 V nuolatinės srovės maitinimo įtampa pagerina jūsų instaliacijos saugumą ir patikimumą.
Nuspaudžiami spiruokliniai gnybtų blokai sutrumpina laidų sujungimo ir montavimo laiką. Jie pašalina poreikį įprastinei priežiūrai ir užtikrina patikimą kontaktą su monolitiniais arba daugiagysliais laidais. Maitinimo įtampa yra 24 V nuolatinė srovė. Maitinimo šaltinio (V-) ir išėjimo (GND) įžeminimo gnybtai nėra prijungti viduje. Tai reiškia, kad šiam jutikliui prijungti reikalingas 4 laidų kabelis. Dauguma 24 V nuolatinės srovės maitinimo šaltinių turi trumpojo jungimo, perkrovos ir viršįtampio apsaugą. 24 V nuolatinės srovės maitinimo įtampa pagerina jūsų instaliacijos saugumą ir patikimumą.
Kokie yra jutiklio tvirtinimo variantai?
Elektroninis įrenginys sieninėje dėžutėje. Šis jutiklis tinka montuoti ant sienos, lygaus paviršiaus arba standartinėje europinėje sieninėje dėžutėje. Kai jutiklis yra įleidžiamas, ant sienos matoma tik priekinė plokštė.
Elektroninis įrenginys sieninėje dėžutėje. Šis jutiklis tinka montuoti ant sienos, lygaus paviršiaus arba standartinėje europinėje sieninėje dėžutėje. Kai jutiklis yra įleidžiamas, ant sienos matoma tik priekinė plokštė.
Kaip atliekamas jutiklio montavimas ir nustatymas?
Šiam jutikliui reikia labai mažai konfigūracijos. Jį beveik galima naudoti iš karto, kai jis yra sumontuotas. Temperatūra ir santykinė drėgmė dažnai priklauso nuo regiono ir sezono. Lakiųjų organinių junginių (LOJ) buvimas priklauso nuo konkrečių šaltinių ir veiklos, vykdomos konkrečioje aplinkoje. Šie parametrai vis tiek sureguliuojami iki teisingų verčių diegimo metu. Kiti numatytieji nustatymai tiks daugumai programų. Tačiau prireikus juos taip pat galima reguliuoti per atitinkamus Modbus registrus. Pavyzdžiui, galima pasirinkti kitokį išvesties tipą, kad jis būtų suderinamas su kitais įrenginiais: 0–10 V nuolatinė srovė; 0–20 mA; 0–100 % PWM; Modbus RTU. Būsenos indikacijai naudojamų šviesos diodų šviesos lygis yra reguliuojamas, o jūs galite pasirinkti išjungti vieną ar kelias matavimo vertes. „Modbus“ registrų žemėlapyje pateikiamas išsamus visų programuojamų nustatymų sąrašas.
Šiam jutikliui reikia labai mažai konfigūracijos. Jį beveik galima naudoti iš karto, kai jis yra sumontuotas. Temperatūra ir santykinė drėgmė dažnai priklauso nuo regiono ir sezono. Lakiųjų organinių junginių (LOJ) buvimas priklauso nuo konkrečių šaltinių ir veiklos, vykdomos konkrečioje aplinkoje. Šie parametrai vis tiek sureguliuojami iki teisingų verčių diegimo metu. Kiti numatytieji nustatymai tiks daugumai programų. Tačiau prireikus juos taip pat galima reguliuoti per atitinkamus Modbus registrus. Pavyzdžiui, galima pasirinkti kitokį išvesties tipą, kad jis būtų suderinamas su kitais įrenginiais: 0–10 V nuolatinė srovė; 0–20 mA; 0–100 % PWM; Modbus RTU. Būsenos indikacijai naudojamų šviesos diodų šviesos lygis yra reguliuojamas, o jūs galite pasirinkti išjungti vieną ar kelias matavimo vertes. „Modbus“ registrų žemėlapyje pateikiamas išsamus visų programuojamų nustatymų sąrašas.
Kaip užtikrinama jutiklio kokybė ir ilgaamžiškumas?
Šis ŠVOK jutiklis pagamintas Europoje. Kiekvienas jutiklis yra kalibruojamas ir išbandytas mūsų gamykloje. Mažai tikėtinu TVOC jutiklio elemento gedimo atveju šį modulį galima pakeisti. Mes naudojame aukštos kokybės jutiklio elementus ir komponentus. Tai užtikrina ilgalaikį šio ŠVOK siųstuvo stabilumą ir tikslumą.
Šis ŠVOK jutiklis pagamintas Europoje. Kiekvienas jutiklis yra kalibruojamas ir išbandytas mūsų gamykloje. Mažai tikėtinu TVOC jutiklio elemento gedimo atveju šį modulį galima pakeisti. Mes naudojame aukštos kokybės jutiklio elementus ir komponentus. Tai užtikrina ilgalaikį šio ŠVOK siųstuvo stabilumą ir tikslumą.
