Techninė dokumentacija
Elektroninis ventiliatoriaus greičio reguliatorius | 15-35 °C | 6 A
Produkto aprašymas
Nuo temperatūros veikiantis greičio reguliatorius, skirtas temperatūros reguliavimui (vėdinimas-šaldymas) sistemose su vienfaziu įtampa valdomu ventiliatoriumi (230 V / 50-60 Hz).
Temperatūros diapazonas: 15 - 35 ° C. Šis elektroninis greičio reguliatorius turi integruotą PT500 temperatūros jutiklį su 4 m kabeliu, vidinis trimeris skirtas nustatyti maksimalų greitį, išoriniai potenciometrai, skirti temperatūrai nustatyti ir minimaliam greičiui. Šviečiantis ON / OFF jungiklis skirtas reguliatoriaus išjungimui įjungimui.
Reguliatoriui reikalinga maitinimo įtampa: 230 VAC / 50-60 Hz, išėjimo srovė maks. 6 A, korpusas skirtas virštinkiniam montavimui jo saugumo klasė IP54. Schuko lizdas greitam variklio pajungimui.
Papildomos specifikacijos ir aprašymas
Kaip jis veikia?
Ventiliatoriaus greitis reguliuojamas pagal išmatuotą temperatūrą. Kai aplinkos temperatūra yra žemesnė už nustatytą temperatūrą, ventiliatorius neveikia. Kai išmatuota temperatūra viršija temperatūros nustatytą vertę, (ištraukimo) ventiliatorius įsibėgėja iki maksimalaus greičio, kol išmatuota temperatūra vėl pateks į diapazoną. Kai tai atsitiks, ventiliatoriaus greitis sumažės, kol bus pasiektas tuščiosios eigos greitis. Po kurio laiko temperatūra vėl išeis už ribų ir ventiliatorius vėl įsibėgės. Norimą temperatūrą galima nustatyti 15 – 35 °C diapazone. Tai leidžia pasirinkti optimalias sąlygas jūsų produkcijos augimui.

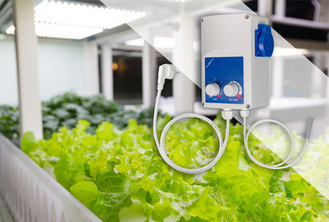

GTE-1 reguliatorius auginimo patalpoje iš anksto prijungtas prie laidų ir paruoštas naudoti!
Šis AC srovės ventiliatoriaus greičio reguliatorius yra 100 % „plug & play“. Jis veikia tiesiog prijungus jį prie maitinimo tinklo per standartinį Schuko lizdą. Tam nereikia jokios konfigūracijos ar laidų. PT500 temperatūros kapiliaras su 4 m kabeliu ir maitinimo kabelis (1,5 m ilgio) yra iš anksto prijungti. Ištraukimo ventiliatorių taip pat galima prijungti per Schuko lizdą. Norėdami sužinoti, kaip reguliuoti histerezę ir diapazonus, skaitykite duomenų lapą arba montavimo instrukcijas.
Reguliatoriui nereikalinga konfigūracija
Per du įmontuotus potenciometrus galima nustatyti norimą temperatūrą ir reguliuoti minimalų variklio sūkių skaičių. Šiuos potenciometrus galima valdyti sukant sukamąją rankenėlę. Temperatūros nuostatą galima nustatyti 15–35 °C diapazone. Variklio greitis reguliuojamas valdant variklio įtampą. Todėl šis ventiliatoriaus greičio reguliatorius veikia tik valdomiems varikliams. Jei abejojate, ar jūsų variklis yra valdomas, kreipkitės į variklio gamintoją. Minimali variklio įtampa gali būti nustatyta 80–160 VAC diapazone. Maksimali variklio įtampa gali būti nustatyta 170–230 VAC per vidinį trimerį.
Kokybiškas korpusas
Šis reguliatorius yra ilgametės auginimo patalpų vėdinimo kontrolės patirties ir naujoviškų elektronikos technologijų rezultatas. Šis prietaisas yra labai patikimas ir saugus. Korpusas pagamintas iš aukštos kokybės r-ABS VO (UL94) plastiko. Ši medžiaga yra nedegi. Jis yra labai tvirtas ir puikiai apsaugo nuo smūgių. Korpusas užtikrina IP54 apsaugą nuo dulkių, purvo ir vandens patekimo. Tačiau norint garantuoti gerą tarnavimo laiką, jis turi būti montuojamas vietoje, kur nepasiekia tiesioginiai saulės spinduliai. Šis ventiliatoriaus greičio reguliatorius tinka virštinkiniam montavimui.
Triac ventiliatoriaus greičio valdymas
Šis ventiliatoriaus greičio reguliatorius naudoja Triac technologiją ventiliatoriaus greičiui reguliuoti. Ventiliatoriaus greičio reguliatoriai su Triac technologija nuosekliai reguliuoja variklį. Triacs fazės kampo valdymas užtikrina, kad ventiliatoriaus greičio reguliatorius veiktų visiškai tyliai. Trūkumas yra tas, kad esant mažam greičiui variklis gali skleisti nedidelį garsą. Taip yra todėl, kad AC srovės variklio įtampa neturės tobulos sinusinės formos. Siekiant išvengti variklio triukšmo, galima padidinti minimalią variklio įtampą.
Ventiliatoriaus greitis reguliuojamas pagal išmatuotą temperatūrą. Kai aplinkos temperatūra yra žemesnė už nustatytą temperatūrą, ventiliatorius neveikia. Kai išmatuota temperatūra viršija temperatūros nustatytą vertę, (ištraukimo) ventiliatorius įsibėgėja iki maksimalaus greičio, kol išmatuota temperatūra vėl pateks į diapazoną. Kai tai atsitiks, ventiliatoriaus greitis sumažės, kol bus pasiektas tuščiosios eigos greitis. Po kurio laiko temperatūra vėl išeis už ribų ir ventiliatorius vėl įsibėgės. Norimą temperatūrą galima nustatyti 15 – 35 °C diapazone. Tai leidžia pasirinkti optimalias sąlygas jūsų produkcijos augimui.
GTE-1 reguliatorius auginimo patalpoje iš anksto prijungtas prie laidų ir paruoštas naudoti!
Šis AC srovės ventiliatoriaus greičio reguliatorius yra 100 % „plug & play“. Jis veikia tiesiog prijungus jį prie maitinimo tinklo per standartinį Schuko lizdą. Tam nereikia jokios konfigūracijos ar laidų. PT500 temperatūros kapiliaras su 4 m kabeliu ir maitinimo kabelis (1,5 m ilgio) yra iš anksto prijungti. Ištraukimo ventiliatorių taip pat galima prijungti per Schuko lizdą. Norėdami sužinoti, kaip reguliuoti histerezę ir diapazonus, skaitykite duomenų lapą arba montavimo instrukcijas.
Reguliatoriui nereikalinga konfigūracija
Per du įmontuotus potenciometrus galima nustatyti norimą temperatūrą ir reguliuoti minimalų variklio sūkių skaičių. Šiuos potenciometrus galima valdyti sukant sukamąją rankenėlę. Temperatūros nuostatą galima nustatyti 15–35 °C diapazone. Variklio greitis reguliuojamas valdant variklio įtampą. Todėl šis ventiliatoriaus greičio reguliatorius veikia tik valdomiems varikliams. Jei abejojate, ar jūsų variklis yra valdomas, kreipkitės į variklio gamintoją. Minimali variklio įtampa gali būti nustatyta 80–160 VAC diapazone. Maksimali variklio įtampa gali būti nustatyta 170–230 VAC per vidinį trimerį.
Kokybiškas korpusas
Šis reguliatorius yra ilgametės auginimo patalpų vėdinimo kontrolės patirties ir naujoviškų elektronikos technologijų rezultatas. Šis prietaisas yra labai patikimas ir saugus. Korpusas pagamintas iš aukštos kokybės r-ABS VO (UL94) plastiko. Ši medžiaga yra nedegi. Jis yra labai tvirtas ir puikiai apsaugo nuo smūgių. Korpusas užtikrina IP54 apsaugą nuo dulkių, purvo ir vandens patekimo. Tačiau norint garantuoti gerą tarnavimo laiką, jis turi būti montuojamas vietoje, kur nepasiekia tiesioginiai saulės spinduliai. Šis ventiliatoriaus greičio reguliatorius tinka virštinkiniam montavimui.
Triac ventiliatoriaus greičio valdymas
Šis ventiliatoriaus greičio reguliatorius naudoja Triac technologiją ventiliatoriaus greičiui reguliuoti. Ventiliatoriaus greičio reguliatoriai su Triac technologija nuosekliai reguliuoja variklį. Triacs fazės kampo valdymas užtikrina, kad ventiliatoriaus greičio reguliatorius veiktų visiškai tyliai. Trūkumas yra tas, kad esant mažam greičiui variklis gali skleisti nedidelį garsą. Taip yra todėl, kad AC srovės variklio įtampa neturės tobulos sinusinės formos. Siekiant išvengti variklio triukšmo, galima padidinti minimalią variklio įtampą.
