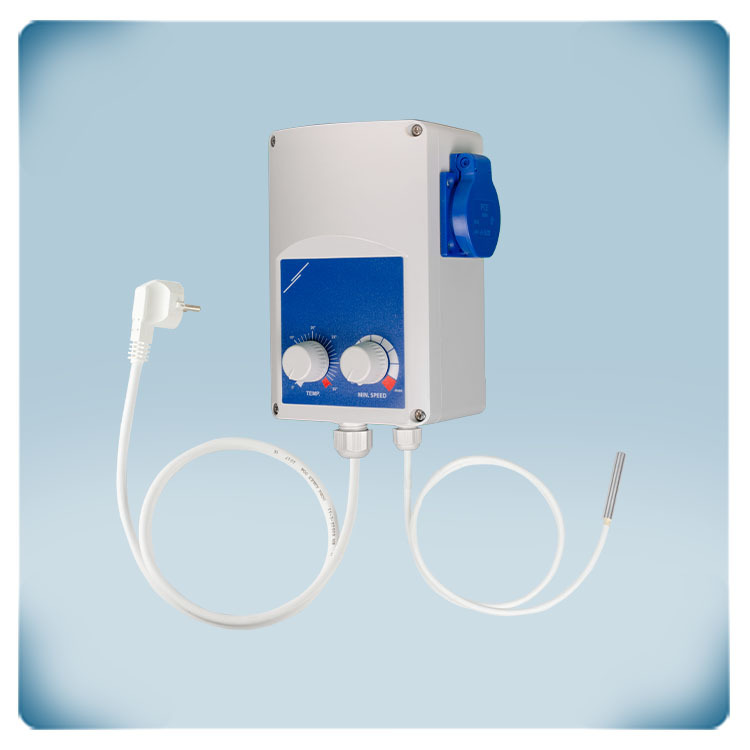

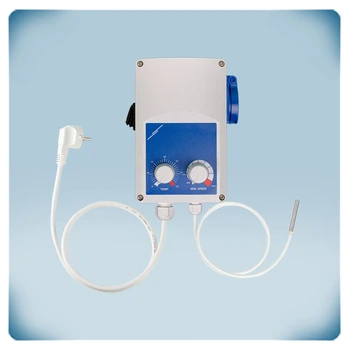

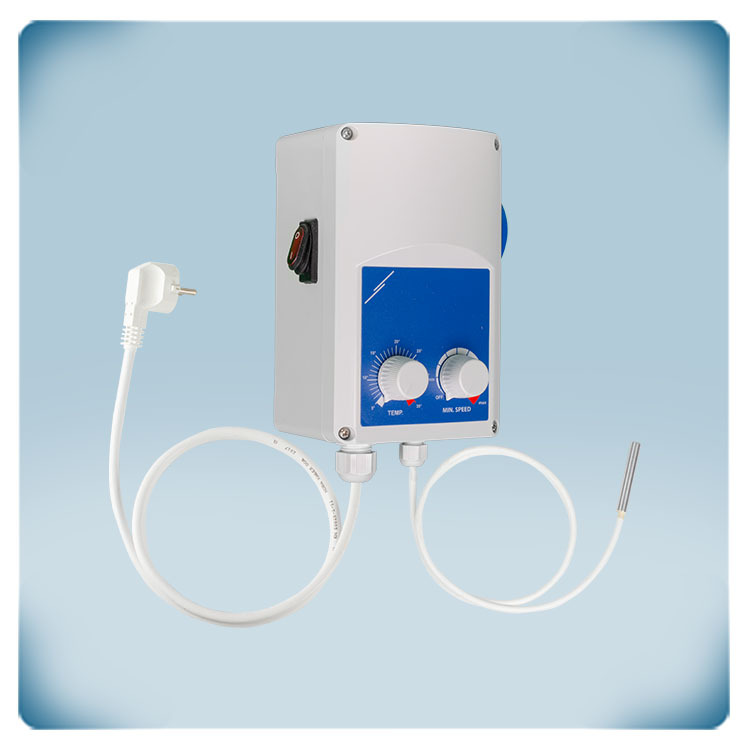

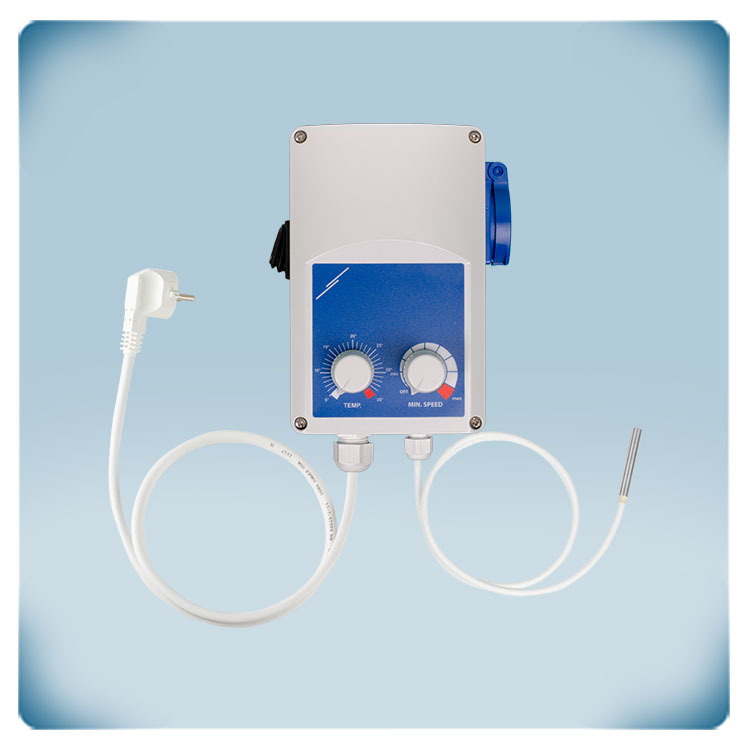

Variateur électronique | régulation température 15-35 °C | Plug Play
Description du produit
Ce dispositif assure une régulation précise de la vitesse du ventilateur en fonction de la température pour les moteurs monophasés avec un courant maximal de 6 A. Le variateur ajuste automatiquement la vitesse du ventilateur pour maintenir un point de consigne de température défini entre 15 et 35 °C. Le moteur fonctionne au ralenti lorsque la température est inférieure à la consigne et atteint sa vitesse nominale lorsqu’elle est dépassée.
Le variateur utilise une entrée de sonde de température PT500, qui est précâblée dans la version DT. Il est possible de régler la température désirée et la vitesse minimale à l'aide de potentiomètres, tandis qu'un trimmer interne permet le réglage fin de la vitesse maximale, de l'hystérésis et de la plage proportionnelle.
Le régulateur dispose d'un indice de protection IP54 avec des prises Schuko et Euro et des câbles précâblés pour une installation simple. Il fonctionne sur une alimentation de 230 VCA, avec une tension minimale (80-160 VCA) et une tension maximale (170-230 VCA) qui sont toutes les deux réglables.
Spécifications et descriptions supplémentaires
Comment la vitesse du ventilateur est-elle régulée en fonction de la température?
La vitesse du ventilateur est régulée en fonction de la température mesurée. Lorsque la température ambiante est inférieure au point de consigne, le ventilateur ne fonctionne pas. Dès que la température mesurée dépasse le point de consigne de température désiré, le ventilateur (d'extraction) accélère vers la pleine vitesse jusqu'à ce que la température mesurée soit de nouveau dans la plage de régulation. Lorsque cela se produit, la vitesse du ventilateur diminue jusqu'à ce que la vitesse de ralenti soit atteinte.Par la suite, la température dépasse à nouveau les limites et le ventilateur accélére de nouveau. La température désirée peut être réglée dans la plage de 15 à 35 °C. Cela permet de sélectionner les conditions optimales pour la croissance de vos produits.
Quelles sont les caractéristiques « Plug & Play » de ce régulateur de vitesse de ventilateur CA ?
La vitesse du ventilateur est régulée en fonction de la température mesurée. Lorsque la température ambiante est inférieure au point de consigne, le ventilateur ne fonctionne pas. Dès que la température mesurée dépasse le point de consigne de température désiré, le ventilateur (d'extraction) accélère vers la pleine vitesse jusqu'à ce que la température mesurée soit de nouveau dans la plage de régulation. Lorsque cela se produit, la vitesse du ventilateur diminue jusqu'à ce que la vitesse de ralenti soit atteinte.Par la suite, la température dépasse à nouveau les limites et le ventilateur accélére de nouveau. La température désirée peut être réglée dans la plage de 15 à 35 °C. Cela permet de sélectionner les conditions optimales pour la croissance de vos produits.
Quelles sont les caractéristiques « Plug & Play » de ce régulateur de vitesse de ventilateur CA ?Ce variateur de vitesse AC est 100% « plug & play ». Il fonctionne simplement en le raccordant au réseau électrique via une prise Schuko standard. Il ne nécessite aucune configuration ni câblage. La sonde de température PT500 (longueur de câble de 4 m) et le câble d'alimentation (longueur de 1,5 m) sont précâblés. Le ventilateur d'extraction peut également être raccordé via la prise Schuko. Consultez la fiche technique ou les instructions de montage pour apprendre comment régler l'hystérésis et les plages de fonctionnement.
Comment puis-je régler les paramètres de température et de vitesse du moteur ?
Via les deux potentiomètres intégrés, il est possible de définir la température désirée et d'ajuster la vitesse minimale du moteur. Ces potentiomètres peuvent être contrôlés en tournant un bouton rotatif. Le point de consigne de température peut être réglé dans la plage de 15 à 35 °C. La vitesse du moteur est contrôlée en régulant la tension du moteur. Ce régulateur de vitesse est donc uniquement compatible avec des moteurs à commande par variation de tension. En cas de doute quant à la compatibilité, il est recommandé de consulter le fabricant du moteur. La tension minimale du moteur peut être réglée dans la plage de 80 à 160 VCA. La tension maximale du moteur peut être réglée dans la plage de 170 à 230 VCA via un trimmer interne.
Quelles sont les caractéristiques de sécurité et de durabilité du boîtier ?
Ce variateur est le résultat de nombreuses années d'expérience dans la gestion de l’extraction d’air en salles de culture, associées à une électronique de contrôle de dernière génération. L’appareil offre un niveau élevé de fiabilité et de sécurité. Le boîtier est fabriqué en plastique r-ABS VO (UL94) de haute qualité. Ce matériau est auto-extinguible en cas d'incendie. Il est très résistant et offre une bonne protection contre les chocs. Le boîtier bénéficie d'un indice de protection IP54 contre la pénétration de poussière, de saleté et d'eau. De toute façon, afin d'assurer une longue durée de vie, il doit être installé dans un endroit à l'abri de la lumière directe du soleil. Ce variateur de vitesse de ventilateur est conçu pour un montage mural.
Comment la technologie Triac affecte-t-elle la régulation de la vitesse du ventilateur et le bruit du moteur?
Ce variateur de vitesse utilise la technologie Triac pour réguler la vitesse du ventilateur. Les variateurs de vitesse de ventilateur qui disposent de la technologie Triac assurent une régulation du moteur de manière continue et variable. La contrôle par angle de phase des Triacs garantit que le régulateur de vitesse de ventilateur fonctionne de manière complètement silencieuse. L'inconvénient, c'est que le moteur pourrait générer un peu de bruit à basse vitesse. Ce qui à son tour est dû au fait que la tension du moteur CA n'a pas une forme sinusoïdale parfaite. Afin d'éviter le bruit du moteur, il est possible d'augmenter la tension minimale du moteur.
