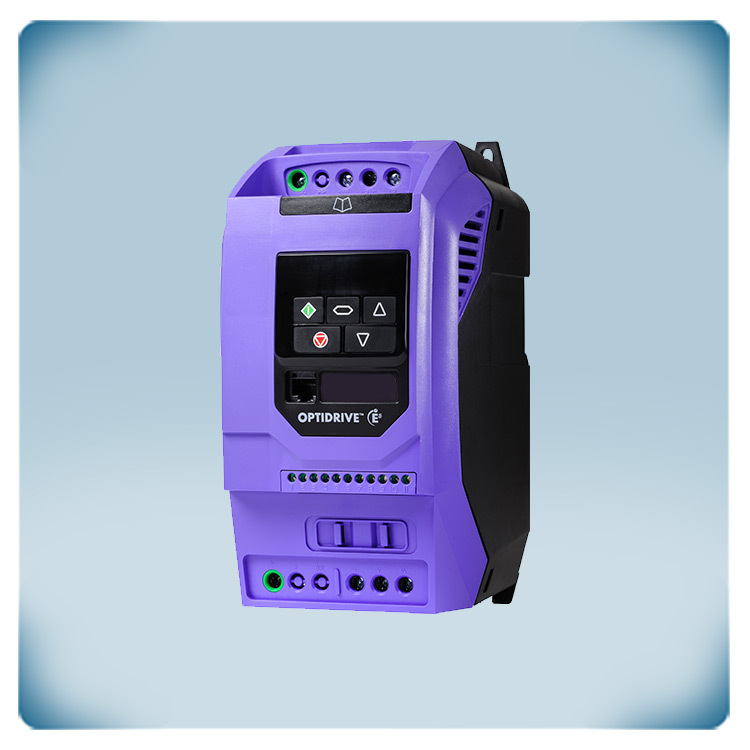

Dažnio keitiklis trifaziams varikliams 0,75 kW | 4,3 A | IP20
Produkto aprašymas
FI-E13 serijos vienfazis dažnio keitiklis gali valdyti trifazį 230 VAC variklį, siurblį ar ventiliatorių. Šis dažnio keitiklis taip pat tinka IE3, IE4, pastovaus magneto, bešepečių nuolatinės srovės variklių greičio valdymui.
Dažnio keitiklis turi būti montuojamas skyduose, kadangi jo apsaugos klasė IP20. Jam reikalinga vienos fazės 230 VAC maitinimo įtampa. FI-E13 serijos vienfazis dažnio keitiklis gali valdyti trifazio 230VAC iki 0,75 kW ir 4,3 A variklio ar siurblio greitį.
Jis turi integruotą A klasės EMC filtrą. Gamintojo kodas: ODE-3-120043-1F12.
Papildomos specifikacijos ir aprašymas
Įmontuotas EMC filtras, klasė C1
Aukšto dažnio perjungimo IGBT trūkumas yra tai, kad jie teršia elektros tinklą didesniais harmoninių trukdžių signalais (EMC tarša). Siekiant sumažinti tinklo taršą, standartiškai įmontuotas C1 klasės EMC filtras. Šiame dažnio keitiklyje taip pat yra integruotas ventiliatoriaus tabdymas. Tai leidžia prijungti stabdžių rezistorių, kad prireikus sutrumpėtų lėtėjimo laikas. Sentera HVAC jutiklius galima prijungti per analoginį įvestį arba per Modbus RTU ryšį.
Aukšto dažnio perjungimo IGBT trūkumas yra tai, kad jie teršia elektros tinklą didesniais harmoninių trukdžių signalais (EMC tarša). Siekiant sumažinti tinklo taršą, standartiškai įmontuotas C1 klasės EMC filtras. Šiame dažnio keitiklyje taip pat yra integruotas ventiliatoriaus tabdymas. Tai leidžia prijungti stabdžių rezistorių, kad prireikus sutrumpėtų lėtėjimo laikas. Sentera HVAC jutiklius galima prijungti per analoginį įvestį arba per Modbus RTU ryšį.
Paprasta naudoti
Prijunkite dažnio keitiklio įėjimus
Pasirinkus vieną iš šių programų makrokomandų, svarbiausi nustatymai iš anksto sukonfigūruojami automatiškai. Jums tereikia apibrėžti skirtingų įėjimų funkcionalumą. Šios funkcijos iš anksto apibrėžtos programų makrokomandose. Jos siūlo idealų energijos taupymo sprendimą, kai nereikia didelio paleidimo sukimo momento. Tipinės taikymo sritys yra kintamosios srovės ventiliatoriai, pūstuvai, išcentriniai siurbliai, dūmų ištraukikliai ir oro srauto reguliatoriai.
Pagal numatytuosius nustatymus varikliui paleisti naudojamas 1 įėjimas. Prie 5, 6 ir 7 gnybtų galima prijungti pasirenkamą 10K potenciometrą, kad būtų galima reguliuoti ventiliatoriaus greitį.
Kai 3 įėjimas yra aktyvuotas, variklis veikia iš anksto nustatytu greičiu 20 parametre. Kai 3 įėjimas nėra aktyvuotas (arba neprijungtas), variklio greitį galima reguliuoti naudojant išorinį potenciometrą (arba analoginį valdymo signalą).
Prijunkite dažnio keitiklio įėjimus
Pasirinkus vieną iš šių programų makrokomandų, svarbiausi nustatymai iš anksto sukonfigūruojami automatiškai. Jums tereikia apibrėžti skirtingų įėjimų funkcionalumą. Šios funkcijos iš anksto apibrėžtos programų makrokomandose. Jos siūlo idealų energijos taupymo sprendimą, kai nereikia didelio paleidimo sukimo momento. Tipinės taikymo sritys yra kintamosios srovės ventiliatoriai, pūstuvai, išcentriniai siurbliai, dūmų ištraukikliai ir oro srauto reguliatoriai.
Pagal numatytuosius nustatymus varikliui paleisti naudojamas 1 įėjimas. Prie 5, 6 ir 7 gnybtų galima prijungti pasirenkamą 10K potenciometrą, kad būtų galima reguliuoti ventiliatoriaus greitį.
Kai 3 įėjimas yra aktyvuotas, variklis veikia iš anksto nustatytu greičiu 20 parametre. Kai 3 įėjimas nėra aktyvuotas (arba neprijungtas), variklio greitį galima reguliuoti naudojant išorinį potenciometrą (arba analoginį valdymo signalą).
Jau nustatytos programos
Dažnio keitiklis taip pat turi ir kelias pilnai sukonfiguruotas programas ventiliatoriaus valdymui, siurblio valdymui ir t.t. Jei randate tinkamą programą jums tereikia ją pasirinkti ir nereikės atlikinėti jokių papildomų nustatymų. Taip sutaupysite laiko ir jums neprireiks papildomų žinių dažnio keitiklio nustatymui.
Impulsų pločio moduliacija
Dažnio keitikliai valdo variklio įtampą ir dažnį naudodami technologiją, vadinamą impulsų pločio moduliacija. Ši technologija konvertuoja tiekiamą kintamąją įtampą į nuolatinę įtampą. Dažnio keitiklis turi nuolatinės srovės magistralę, kuri gali būti laikoma buferine talpa turimai energijai. Ši buferinė talpa užpildoma tiek maitinimo įtampa (per lygintuvą), tiek regeneracine energija iš variklio, kuri grįžta stabdymo metu. Ši nuolatinė įtampa IGBT tranzistorių pagalba paverčiama atgal į tam tikrą kintamąją įtampą. IGBT arba izoliuoti užtūros bipoliniai tranzistoriai yra bipoliniai tranzistoriai su izoliuotu užtūros gnybtu, kurie gali dideliu greičiu perjungti didelę elektros srovę. Dėl išmaniojo IGBT valdymo galima valdyti tiek variklio įtampą, tiek variklio dažnį. Tai leidžia optimaliai valdyti variklį ir efektyviai naudoti energiją.
Šiam dažnio keitikliui reikalingas vienfazis 230 V maitinimo šaltinis. Jis valdo standartinius 3 fazių 230 V IE2, IE3 ir IE4 indukcinius variklius. Be to, jis taip pat gali valdyti nuolatinių magnetų variklius, bešepetėlius nuolatinės srovės variklius ir sinchroninius reluktansinius variklius.
Dažnio keitikliai valdo variklio įtampą ir dažnį naudodami technologiją, vadinamą impulsų pločio moduliacija. Ši technologija konvertuoja tiekiamą kintamąją įtampą į nuolatinę įtampą. Dažnio keitiklis turi nuolatinės srovės magistralę, kuri gali būti laikoma buferine talpa turimai energijai. Ši buferinė talpa užpildoma tiek maitinimo įtampa (per lygintuvą), tiek regeneracine energija iš variklio, kuri grįžta stabdymo metu. Ši nuolatinė įtampa IGBT tranzistorių pagalba paverčiama atgal į tam tikrą kintamąją įtampą. IGBT arba izoliuoti užtūros bipoliniai tranzistoriai yra bipoliniai tranzistoriai su izoliuotu užtūros gnybtu, kurie gali dideliu greičiu perjungti didelę elektros srovę. Dėl išmaniojo IGBT valdymo galima valdyti tiek variklio įtampą, tiek variklio dažnį. Tai leidžia optimaliai valdyti variklį ir efektyviai naudoti energiją.
Šiam dažnio keitikliui reikalingas vienfazis 230 V maitinimo šaltinis. Jis valdo standartinius 3 fazių 230 V IE2, IE3 ir IE4 indukcinius variklius. Be to, jis taip pat gali valdyti nuolatinių magnetų variklius, bešepetėlius nuolatinės srovės variklius ir sinchroninius reluktansinius variklius.
Trifazių variklių paleidimo pagreitis (3 x 230 VAC)
Šis dažnio keitiklis valdo trifazius (3 x 230 VAC) indukcinius variklius. Jai reikalinga vienfazė maitinimo įtampa (110–240 VAC) ir skirta naudoti, kai nereikia didelio paleidimo momento. Tipiški naudojimo būdai yra ventiliatoriai, orapūtės, išcentriniai siurbliai (baseinai), dūmų ištraukikliai, oro srauto reguliatoriai ir t.t. Šis dažnio keitiklis naudoja revoliucinį variklio valdymo principą, kad būtų užtikrintas patikimas ir protingas trifazių variklių (3x 230 VAC) paleidimas. Siekiant užtikrinti patikimą trifazių variklių (3x 230 VAC) paleidimą, dažnio keitiklis pirmiausia pagreitina variklio įtampą iki vardinės įtampos, išlaikydamas fiksuotą paleidimo dažnį, prieš sumažindamas dažnį ir įtampą iki norimo darbo taško.
IP20 korpusas, skirtas montuoti ant DIN bėgio arba ant paviršiaus
Korpusas pagamintas iš aukštos kokybės plastiko. Konstrukcija leidžia įrenginį montuoti ant DIN bėgio arba ant lygaus paviršiaus. Korpusas turi IP20 apsaugos laipsnį. Rekomenduojame šį įrenginį montuoti elektros spintoje ir užtikrinti, kad aplinkos temperatūra išliktų -10 - 40 °C ribose.
