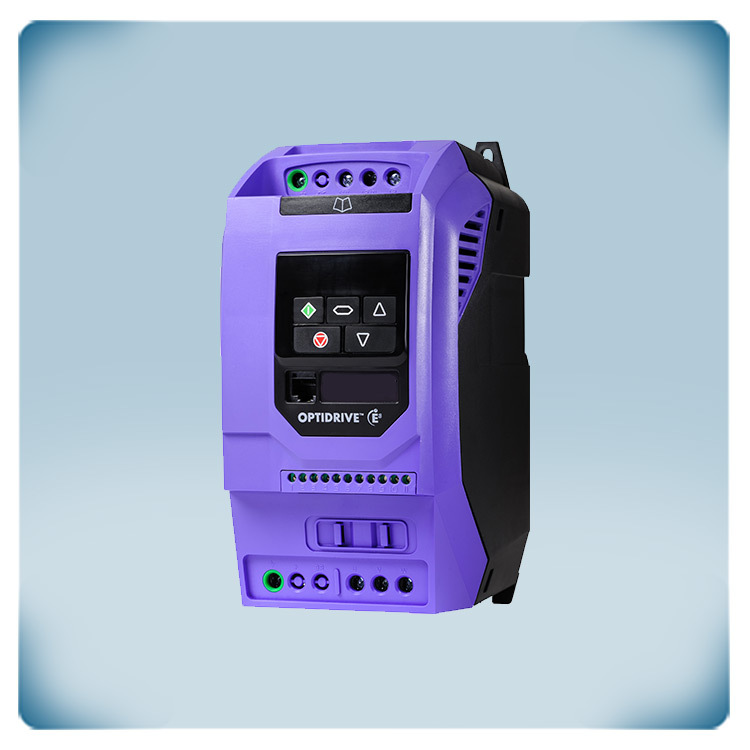

Przemiennik częstotliwości | falownik | 4,3 А | 0,75 kW | IP20
Opis produktu
Łatwa w użyciu przetwornica częstotliwości do sterowania wentylatorami lub pompami odśrodkowymi z trójfazowymi silnikami 230 V w zastosowaniach HVAC. Przetwornica częstotliwości wymaga napięcia zasilania jednofazowego 230 V, gdy steruje silnikami trójfazowymi 230 V.
Napęd ten może sterować silnikami o maksymalnym (łącznym) prądzie 4,3 A. Ten przemiennik częstotliwości może sterować trójfazowymi silnikami 230 V IE3, IE4, z magnesami trwałymi, bezszczotkowymi silnikami prądu stałego lub synchronicznymi silnikami reluktancyjnymi.
Prędkość silnika można ustawić za pomocą intuicyjnej klawiatury lub za pomocą wejść. Poprzez aktywację wejścia cyfrowego można wybrać wstępnie zdefiniowaną prędkość silnika. Inną opcją jest użycie sygnału 0-10 V do określenia prędkości silnika. Konfiguracja tego wszystkiego jest uproszczona dzięki 14 podstawowym parametrom i funkcjom makr aplikacyjnych.
Obudowa może być montowana na szynie DIN w szafce elektrycznej. Zapewnia stopień ochrony IP20 przed wnikaniem pyłu. Zintegrowany filtr EMC jest klasy C1.
Kod producenta: ODE-3-120023-1F1X
Dodatkowe specyfikacje i opis
Przyjazna dla użytkownika regulacja prędkości obrotowej
Regulator prędkości zmiennej steruje wyłącznie napięciem silnika. Przemiennik częstotliwości oprócz napięcia silnika reguluje także częstotliwość jego pracy. Z jednej strony daje to korzyść w postaci optymalnego sterowania silnikiem oraz bardziej energooszczędnej pracy. Z drugiej strony oznacza wyższe koszty oraz konieczność ustawienia kilku niezbędnych parametrów przed uruchomieniem urządzenia. Możliwość regulacji zarówno napięcia, jak i częstotliwości silnika zapewnia dodatkowe możliwości sterowania, a co za tym idzie – więcej parametrów. Aby urządzenie było jak najbardziej przyjazne dla użytkownika, opracowano funkcje makroaplikacji. Najważniejsze ustawienia zostały pogrupowane w 14 podstawowych parametrach; można je znaleźć na karcie pomocy umieszczonej na obudowie.
Obudowa IP20 do montażu na szynie DIN lub natynkowego
Obudowa została wykonana z wysokiej jakości tworzywa sztucznego. Dzięki przemyślanej konstrukcji urządzenie może być zamontowane na szynie DIN lub na płaskiej powierzchni. Obudowa zapewnia stopień ochrony IP20 przed wnikaniem kurzu i wilgoci. Zalecamy instalację tego urządzenia w rozdzielnicy elektrycznej oraz dbanie o to, aby temperatura otoczenia mieściła się w zakresie od -10 do 40 °C.
Łatwe podłączenie przemiennika częstotliwości
Obudowa została wykonana z wysokiej jakości tworzywa sztucznego. Dzięki przemyślanej konstrukcji urządzenie może być zamontowane na szynie DIN lub na płaskiej powierzchni. Obudowa zapewnia stopień ochrony IP20 przed wnikaniem kurzu i wilgoci. Zalecamy instalację tego urządzenia w rozdzielnicy elektrycznej oraz dbanie o to, aby temperatura otoczenia mieściła się w zakresie od -10 do 40 °C.
Łatwe podłączenie przemiennika częstotliwości
Wybierając jedną z makroaplikacji, najważniejsze ustawienia zostaną automatycznie skonfigurowane. Oszczędza to konieczność definiowania funkcjonalności dla poszczególnych wejść. Te funkcjonalności są z góry zdefiniowane w makroaplikacjach. Stanowią idealne rozwiązanie oszczędzające energię tam, gdzie nie jest wymagany wysoki moment rozruchowy. Typowe zastosowania to wentylatory AC, dmuchawy, pompy odśrodkowe, wyciągi dymu i regulatory przepływu powietrza.
Standardowo wejście 1 służy do uruchamiania silnika. Opcjonalny potencjometr 10K można podłączyć do zacisków 5, 6 i 7 w celu regulacji prędkości wentylatora.
Jeśli wejście 3 jest aktywne, silnik pracuje z wcześniej zdefiniowaną prędkością ustawioną w parametrze 20. Jeśli wejście 3 nie jest aktywne (lub nie jest podłączone), prędkość obrotowa silnika może być regulowana za pomocą zewnętrznego potencjometru (lub analogowego sygnału sterującego).
Standardowo wejście 1 służy do uruchamiania silnika. Opcjonalny potencjometr 10K można podłączyć do zacisków 5, 6 i 7 w celu regulacji prędkości wentylatora.
Jeśli wejście 3 jest aktywne, silnik pracuje z wcześniej zdefiniowaną prędkością ustawioną w parametrze 20. Jeśli wejście 3 nie jest aktywne (lub nie jest podłączone), prędkość obrotowa silnika może być regulowana za pomocą zewnętrznego potencjometru (lub analogowego sygnału sterującego).
Modulacja szerokości impulsów (PWM)
Przemienniki częstotliwości regulują napięcie i częstotliwość silnika za pomocą technologii zwanej modulacją szerokości impulsów (PWM). Technologia ta przekształca dostarczone napięcie przemienne na napięcie stałe. Przemiennik częstotliwości posiada magistralę DC, którą można porównać do zbiornika buforowego na dostępną energię. Zbiornik ten jest zasilany zarówno przez napięcie zasilające (poprzez prostownik), jak i przez energię regeneracyjną z silnika, która wraca podczas hamowania. To napięcie stałe jest następnie przekształcane z powrotem w rodzaj napięcia przemiennego za pomocą tranzystorów IGBT. IGBT (bipolarne tranzystory z bramką izolowaną) to tranzystory, które mogą przełączać wysokie prądy elektryczne z dużą szybkością. Dzięki inteligentnemu sterowaniu tranzystorami IGBT możliwa jest regulacja zarówno napięcia, jak i częstotliwości silnika. Umożliwia to optymalne sterowanie silnikiem i energooszczędną pracę.
Ten przemiennik częstotliwości wymaga jednofazowego zasilania 230 V. Standardowo steruje trójfazowymi silnikami indukcyjnymi 230 V w klasach IE2, IE3 i IE4. Dodatkowo może również sterować silnikami z magnesami trwałymi, bezszczotkowymi silnikami prądu stałego oraz synchronicznymi silnikami reluktancyjnymi.
Ten przemiennik częstotliwości wymaga jednofazowego zasilania 230 V. Standardowo steruje trójfazowymi silnikami indukcyjnymi 230 V w klasach IE2, IE3 i IE4. Dodatkowo może również sterować silnikami z magnesami trwałymi, bezszczotkowymi silnikami prądu stałego oraz synchronicznymi silnikami reluktancyjnymi.
Standardowo wbudowany filtr EMC klasy C1
Jedną z wad tranzystorów IGBT przełączających z wysoką częstotliwością jest to, że zanieczyszczają sieć energetyczną wyższymi harmonicznymi (zakłócenia EMC). Aby zminimalizować te zakłócenia, standardowo wbudowano filtr EMC klasy C1. Przemiennik częstotliwości jest również wyposażony w zintegrowany chopper hamujący, co umożliwia podłączenie rezystora hamującego w celu skrócenia czasu hamowania, jeśli zajdzie taka potrzeba. Czujniki HVAC firmy Sentera można podłączyć za pomocą wejścia analogowego lub poprzez komunikację Modbus RTU.
