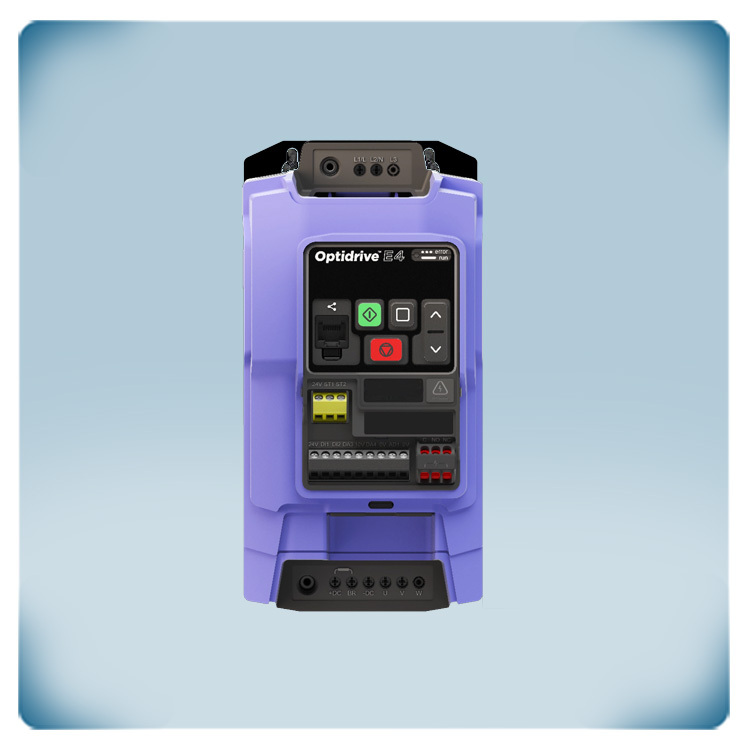

Dažnio keitiklis 400 V | 7.7 A| 3 kW | IP20
Produkto aprašymas
Dažnio keitiklis, skirtas ŠVOK (šildymo, vėdinimo ir oro kondicionavimo) ventiliatorių bei siurblių su trifaziais 400 V varikliais valdymui. Keitiklio taikymo režimai užtikrina paprastą paleidimą ir patikimą veikimą.
Efektyvus variklio valdymas pasiekiamas nenaudojant enkoderio grįžtamojo ryšio – taikomas bejutiklinis vektorinis valdymas (Sensorless Vector Control). Palaikomi įvairių tipų varikliai, įskaitant asinchroninius, BLDC (bešepetėlinius nuolatinės srovės), nuolatinių magnetų, sinchroninius reluktancinius ir PMAREL variklius.
Keitiklyje įdiegtos variklio apsaugos funkcijos, tokios kaip srauto aptikimas, mažos apkrovos aptikimas ir variklio prijungimo stebėsena. Taip pat palaikomi pažangūs stabdymo būdai: nuolatinės srovės įpurškimas (DC Injection), dinaminis stabdymas ir kintamosios srovės magnetinio srauto stabdymas (AC Flux Braking). Integruota STO (Safe Torque Off, SIL3) saugos funkcija leidžia saugiai išjungti variklio sukimo momento generavimą.
Ryšys gali būti vykdomas naudojant Modbus RTU, CANopen arba BACnet MS/TP protokolus. Korpusas pritaikytas montuoti ant DIN bėgelio elektros spintoje ir atitinka IP20 apsaugos klasę nuo dulkių patekimo.
Gamintojo kodas: ODE-4-240075-3F42
Papildomos specifikacijos ir aprašymas
Kas yra Safe Torque Off (STO)?
Safe Torque Off (STO) – tai sertifikuota saugos funkcija, leidžianti saugiai išjungti variklio sukimo momento generavimą neatjungiant pagrindinio maitinimo. Ryšio sąsajos ir komunikacijos tinklai toliau veikia įprastai net ir sustabdžius variklį. Tai supaprastina integravimą į avarinio stabdymo ir mašinų saugos grandines, kartu išlaikant įjungtą keitiklio elektroniką diagnostikai bei užtikrinant greitesnį sistemos paleidimą pašalinus avarinę situaciją.
Safe Torque Off (STO) – tai sertifikuota saugos funkcija, leidžianti saugiai išjungti variklio sukimo momento generavimą neatjungiant pagrindinio maitinimo. Ryšio sąsajos ir komunikacijos tinklai toliau veikia įprastai net ir sustabdžius variklį. Tai supaprastina integravimą į avarinio stabdymo ir mašinų saugos grandines, kartu išlaikant įjungtą keitiklio elektroniką diagnostikai bei užtikrinant greitesnį sistemos paleidimą pašalinus avarinę situaciją.
Kur paprastai naudojamas šis dažnio keitiklis?
FIHV serijos dažnio keitikliai yra universalios paskirties įrenginiai, skirti trifazių 400 V variklių valdymui ŠVOK (šildymo, vėdinimo ir oro kondicionavimo) bei pramonės srityse. Dažniausiai jie naudojami tiekiamo ir šalinamo oro ventiliatoriams, oro apdorojimo įrenginiams, išcentriniams ir cirkuliaciniams siurbliams, aušinimo bokštams, dūmų šalinimo sistemoms bei konvejeriams valdyti. Pritaikant variklio greitį pagal faktinį poreikį, ženkliai sumažinamos energijos sąnaudos, triukšmas ir mechaninis įrangos nusidėvėjimas.
FIHV serijos dažnio keitikliai yra universalios paskirties įrenginiai, skirti trifazių 400 V variklių valdymui ŠVOK (šildymo, vėdinimo ir oro kondicionavimo) bei pramonės srityse. Dažniausiai jie naudojami tiekiamo ir šalinamo oro ventiliatoriams, oro apdorojimo įrenginiams, išcentriniams ir cirkuliaciniams siurbliams, aušinimo bokštams, dūmų šalinimo sistemoms bei konvejeriams valdyti. Pritaikant variklio greitį pagal faktinį poreikį, ženkliai sumažinamos energijos sąnaudos, triukšmas ir mechaninis įrangos nusidėvėjimas.
Kokius variklius galima valdyti?
Šis dažnio keitiklis maitinamas iš trifazio 400 V tinklo ir gali valdyti įvairių tipų elektros variklius? Asinchroninius variklius, nuolatinių magnetų variklius, bešepetėlinius nuolatinės srovės variklius, sinchroninius reluktansinius variklius, paleidžiamus tiesiogiai iš tinklo nuolatinių magnetų variklius. Pažangus bejutiklinis vektorinis valdymas (Sensorless Vector Control) užtikrina stabilų greičio reguliavimą, didelį paleidimo sukimo momentą ir sklandų darbą visame greičio diapazone. Taip pat palaikomi itin aukšto efektyvumo varikliai, kurių naudingumo klasė viršija IE5
Kodėl dažnio keitiklis leidžia taupyti energiją?
Skirtingai nuo įprasto greičio reguliatoriaus, dažnio keitiklis reguliuoja tiek variklio įtampą, tiek dažnį. Tai leidžia varikliui dirbti optimaliu efektyvumu visame greičio diapazone. Ventiliatorių ir siurblių sistemose net ir nedidelis variklio apsukų sumažinimas gali ženkliai sumažinti elektros energijos sąnaudas. Integruotos funkcijos, tokios kaip PI valdymas, miego režimas (Sleep Mode), proceso valdymo funkcijos automatiškai pritaiko variklio greitį prie faktinio sistemos poreikio ir taip dar labiau sumažina energijos suvartojimą.
Kuo FIHV serija išsiskiria?
Palyginti su ankstesnėmis kartomis, FIHV serija standartinėje komplektacijoje siūlo daugiau funkcijų. Pagrindiniai privalumai: integruota Safe Torque Off (STO) saugos funkcija, sertifikuota pagal SIL3, integruotas stabdymo rezistoriaus valdiklis (Brake Chopper), integruota diagnostika su gedimų istorija, programuojami analoginiai ir skaitmeniniai įėjimai bei išėjimai, 24 V palaikomojo maitinimo (Keep Alive) įėjimas, galimybė montuoti keitiklius vieną šalia kito be papildomų tarpų, patikimas veikimas iki 50 °C aplinkos temperatūroje be papildomo aušinimo. Dėl šių savybių FIHV serija puikiai tinka tiek naujiems įrenginiams, tiek modernizavimo projektams, kuriuose svarbus patikimumas, sauga ir paprasta techninė priežiūra.
