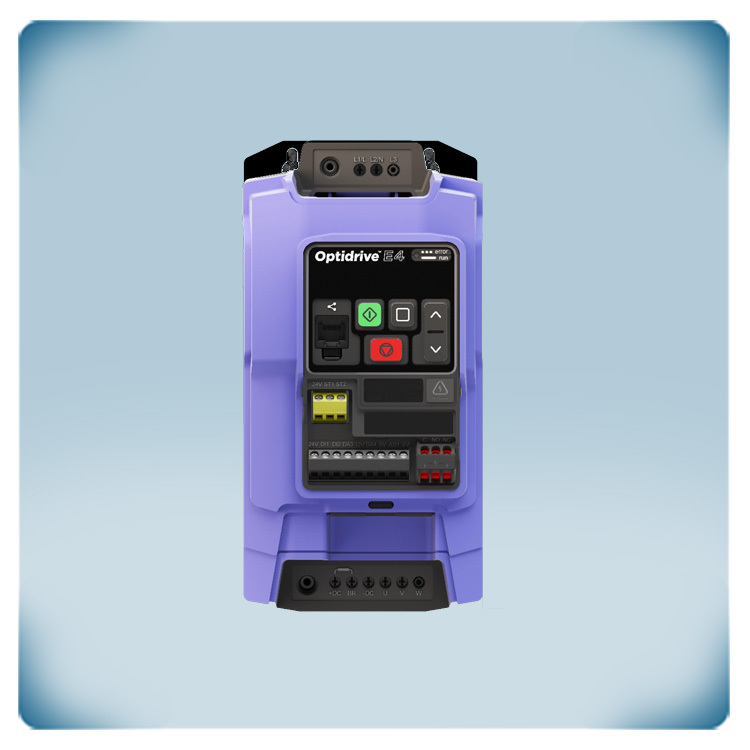

Variador de frecuencia 400 V | 7,7 A | 3 kW | IP20
Descripción de producto
Variador de frecuencia diseñado para el control de ventiladores y bombas de HVAC con motores trifásicos de 400 V. Los modos de aplicación del variador garantizan una puesta en marcha sencilla y un funcionamiento fiable.
Se consigue un rendimiento eficiente del motor mediante control vectorial sin sensor, sin necesidad de realimentación mediante encoder. Es compatible con numerosos tipos de motores, incluidos motores de inducción, BLDC, de imanes permanentes, de reluctancia síncrona y PMAREL.
El variador incorpora funciones de protección del motor, como detección de caudal, detección de baja carga y supervisión de la conexión del motor. Admite métodos avanzados de frenado, como inyección de corriente continua (DC), frenado dinámico y frenado por flujo AC. La función STO (SIL3) integrada permite deshabilitar de forma segura la generación de par del motor.
La comunicación puede realizarse mediante Modbus RTU, CANopen o BACnet MS/TP. La carcasa está diseñada para montaje en carril DIN dentro de un cuadro eléctrico y ofrece un grado de protección IP20 contra la entrada de polvo.
Código del fabricante: ODE-4-240075-3F42
Especificaciones y descripción adicionales
¿Dónde se utiliza habitualmente este variador de frecuencia?
La serie FIHV está compuesta por variadores de frecuencia de uso general, diseñados para controlar motores trifásicos de 400 V en aplicaciones de HVAC (calefacción, ventilación y aire acondicionado) e industriales. Las aplicaciones típicas incluyen ventiladores de impulsión y extracción, unidades de tratamiento de aire, bombas centrífugas, bombas de circulación, torres de refrigeración, sistemas de extracción de humos y sistemas transportadores. Al adaptar la velocidad del motor a la demanda real, se reducen significativamente el consumo de energía, el nivel de ruido y el desgaste mecánico.
La serie FIHV está compuesta por variadores de frecuencia de uso general, diseñados para controlar motores trifásicos de 400 V en aplicaciones de HVAC (calefacción, ventilación y aire acondicionado) e industriales. Las aplicaciones típicas incluyen ventiladores de impulsión y extracción, unidades de tratamiento de aire, bombas centrífugas, bombas de circulación, torres de refrigeración, sistemas de extracción de humos y sistemas transportadores. Al adaptar la velocidad del motor a la demanda real, se reducen significativamente el consumo de energía, el nivel de ruido y el desgaste mecánico.
¿Por qué este variador es fácil de poner en marcha?
La serie FIHV ha sido diseñada pensando en la facilidad de uso. La configuración predeterminada es adecuada para muchas aplicaciones estándar y solo se requiere un número limitado de parámetros para la puesta en marcha básica. Las macros de aplicación simplifican aún más el proceso de configuración. Además, el variador incorpora indicadores LED de estado, un código QR que proporciona acceso directo a la información de soporte en línea y conectividad USB-C para una rápida configuración de parámetros y diagnóstico mediante el software Optitools. Los parámetros también pueden copiarse entre distintos variadores, reduciendo el tiempo de puesta en marcha en instalaciones de mayor tamaño.
La serie FIHV ha sido diseñada pensando en la facilidad de uso. La configuración predeterminada es adecuada para muchas aplicaciones estándar y solo se requiere un número limitado de parámetros para la puesta en marcha básica. Las macros de aplicación simplifican aún más el proceso de configuración. Además, el variador incorpora indicadores LED de estado, un código QR que proporciona acceso directo a la información de soporte en línea y conectividad USB-C para una rápida configuración de parámetros y diagnóstico mediante el software Optitools. Los parámetros también pueden copiarse entre distintos variadores, reduciendo el tiempo de puesta en marcha en instalaciones de mayor tamaño.
¿Qué tipos de motores pueden controlarse?
Este variador de frecuencia funciona con una alimentación trifásica de 400 V y es compatible con una amplia gama de tecnologías de motores. Además de los motores de inducción convencionales, admite motores de imanes permanentes (PM), motores de corriente continua sin escobillas (BLDC), motores de reluctancia síncrona (SynRM), motores de imanes permanentes con arranque directo a línea (LSPM) y motores PMAREL (Permanent Magnet Assisted Reluctance). El avanzado control vectorial sin sensor garantiza una regulación estable de la velocidad, un elevado par de arranque y un funcionamiento suave en todo el rango de velocidades, permitiendo además el uso de motores con eficiencias superiores a IE5.
Este variador de frecuencia funciona con una alimentación trifásica de 400 V y es compatible con una amplia gama de tecnologías de motores. Además de los motores de inducción convencionales, admite motores de imanes permanentes (PM), motores de corriente continua sin escobillas (BLDC), motores de reluctancia síncrona (SynRM), motores de imanes permanentes con arranque directo a línea (LSPM) y motores PMAREL (Permanent Magnet Assisted Reluctance). El avanzado control vectorial sin sensor garantiza una regulación estable de la velocidad, un elevado par de arranque y un funcionamiento suave en todo el rango de velocidades, permitiendo además el uso de motores con eficiencias superiores a IE5.
¿Por qué un variador de frecuencia ahorra energía?
A diferencia de un regulador de velocidad convencional, un variador de frecuencia controla tanto la tensión como la frecuencia del motor. Esto permite que el motor funcione con un rendimiento óptimo en todo el rango de velocidades. Especialmente en aplicaciones de ventiladores y bombas, incluso una pequeña reducción de la velocidad del motor puede generar importantes ahorros de energía. Las funciones integradas de control PI, modo de reposo y control de procesos permiten que el variador ajuste automáticamente la velocidad del motor según la demanda real, reduciendo aún más el consumo energético.
A diferencia de un regulador de velocidad convencional, un variador de frecuencia controla tanto la tensión como la frecuencia del motor. Esto permite que el motor funcione con un rendimiento óptimo en todo el rango de velocidades. Especialmente en aplicaciones de ventiladores y bombas, incluso una pequeña reducción de la velocidad del motor puede generar importantes ahorros de energía. Las funciones integradas de control PI, modo de reposo y control de procesos permiten que el variador ajuste automáticamente la velocidad del motor según la demanda real, reduciendo aún más el consumo energético.
¿Qué diferencia a la serie FIHV?
En comparación con generaciones anteriores, la serie FIHV incorpora varias funciones adicionales de serie. Incluye la función integrada Safe Torque Off (STO) certificada según SIL3, un chopper de frenado interno, diagnóstico integrado con historial de fallos, entradas y salidas analógicas y digitales programables, una alimentación de mantenimiento de 24 V (keep-alive), compatibilidad con instalación lado a lado y funcionamiento a temperaturas ambiente de hasta 50 °C sin necesidad de refrigeración adicional. Estas características hacen que la serie FIHV sea adecuada tanto para nuevas instalaciones como para proyectos de modernización exigentes, donde la fiabilidad, la seguridad y la facilidad de mantenimiento son factores clave.
En comparación con generaciones anteriores, la serie FIHV incorpora varias funciones adicionales de serie. Incluye la función integrada Safe Torque Off (STO) certificada según SIL3, un chopper de frenado interno, diagnóstico integrado con historial de fallos, entradas y salidas analógicas y digitales programables, una alimentación de mantenimiento de 24 V (keep-alive), compatibilidad con instalación lado a lado y funcionamiento a temperaturas ambiente de hasta 50 °C sin necesidad de refrigeración adicional. Estas características hacen que la serie FIHV sea adecuada tanto para nuevas instalaciones como para proyectos de modernización exigentes, donde la fiabilidad, la seguridad y la facilidad de mantenimiento son factores clave.
Safe Torque Off (STO)
Safe Torque Off (STO) es una función de seguridad certificada que desactiva de forma segura el par del motor sin desconectar la alimentación eléctrica principal. Al mismo tiempo, las comunicaciones y las redes continúan funcionando con normalidad mientras el motor permanece detenido de forma segura. Esto facilita la integración en circuitos de parada de emergencia y seguridad de maquinaria, manteniendo la electrónica del variador alimentada para realizar diagnósticos y permitiendo un reinicio más rápido una vez eliminada la condición de seguridad.
Safe Torque Off (STO) es una función de seguridad certificada que desactiva de forma segura el par del motor sin desconectar la alimentación eléctrica principal. Al mismo tiempo, las comunicaciones y las redes continúan funcionando con normalidad mientras el motor permanece detenido de forma segura. Esto facilita la integración en circuitos de parada de emergencia y seguridad de maquinaria, manteniendo la electrónica del variador alimentada para realizar diagnósticos y permitiendo un reinicio más rápido una vez eliminada la condición de seguridad.
¿Por qué es importante el filtro EMC integrado?
Los variadores de frecuencia conmutan corrientes elevadas a altas frecuencias, lo que puede generar interferencias electromagnéticas (EMC). Por este motivo, la serie FIHV incorpora de serie un filtro EMC de categoría C1, que ayuda a reducir las emisiones conducidas, simplifica la instalación y facilita el cumplimiento de los requisitos de compatibilidad electromagnética. Un correcto tendido del cableado y unas buenas prácticas de instalación minimizan aún más las interferencias y garantizan un funcionamiento fiable de toda la instalación.
Los variadores de frecuencia conmutan corrientes elevadas a altas frecuencias, lo que puede generar interferencias electromagnéticas (EMC). Por este motivo, la serie FIHV incorpora de serie un filtro EMC de categoría C1, que ayuda a reducir las emisiones conducidas, simplifica la instalación y facilita el cumplimiento de los requisitos de compatibilidad electromagnética. Un correcto tendido del cableado y unas buenas prácticas de instalación minimizan aún más las interferencias y garantizan un funcionamiento fiable de toda la instalación.
