Interruttori sezionatori con posizione OFF lucchettabile

Un sezionatore, noto anche come interruttore di isolamento, è destinato a isolare l’alimentazione dagli apparecchi elettrici collegati a un circuito. Questo viene fatto principalmente per garantire sicurezza e protezione, soprattutto durante le attività di manutenzione e riparazione. Inoltre, i sezionatori interrompono i circuiti elettrici per arrestare il flusso di corrente e sono quindi ampiamente utilizzati in varie applicazioni industriali e manifatturiere. Durante le operazioni, i sezionatori vengono abbinati a interruttori e collegati a conduttori di messa a terra per offrire ulteriore sicurezza ai professionisti che affrontano problemi elettrici complessi o che eseguono attività di manutenzione e riparazione nelle aree di lavoro. Tuttavia, i sezionatori non controllano i circuiti; la loro unica funzione è isolare in sicurezza il flusso di energia.

La serie EME5 di sezionatori trova applicazione in vari settori e contesti. Questi dispositivi sono noti per la facilità di installazione e messa in servizio, l’elevato livello di sicurezza e affidabilità, i ridotti requisiti di manutenzione grazie al design robusto e la possibilità di essere bloccati, eliminando così il rischio di un’attivazione accidentale.

L’isolamento dei componenti dalle sezioni in tensione del sistema rappresenta l’operazione di commutazione più semplice (a vuoto). L’isolamento è solitamente necessario per consentire una manutenzione, una riparazione e una sostituzione sicure dei componenti di un sistema elettrico. Solo dopo l’isolamento una persona può avvicinarsi all’apparecchiatura interessata. Spesso può anche essere un requisito legale avere una separazione visibile tra le parti in tensione e quelle accessibili.

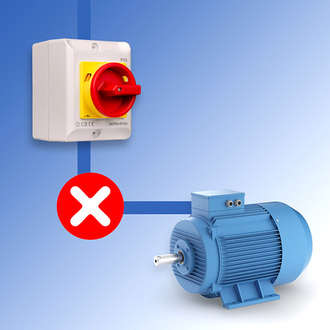

Gli interruttori di isolamento disconnettono motori e apparecchiature elettriche.

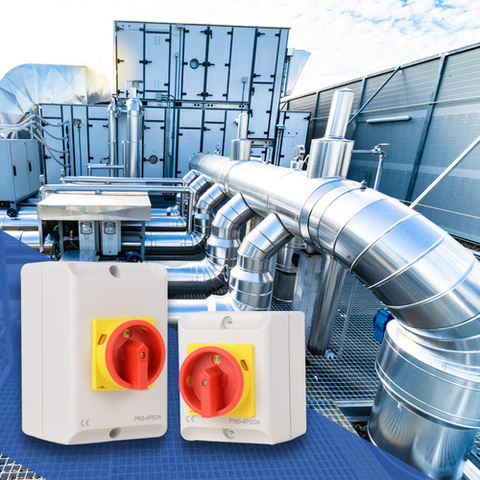

Gli interruttori di isolamento (on/off) o sezionatori sono apparecchiature di distribuzione ampiamente impiegate in fabbriche, contesti commerciali e industriali per interrompere i circuiti, effettuare manovre manuali e isolare l’alimentazione di rete.
Spesso indicati come sezionatori di potenza, i sezionatori vengono utilizzati per scollegare apparecchiature elettriche per scopi di manutenzione o riparazione o in caso di emergenza. In particolare, quando si gestiscono apparecchiature elettriche ad alta potenza, è fondamentale scaricare completamente l’energia prima di avviare qualsiasi attività di manutenzione o riparazione. Oltre a interrompere semplicemente il flusso di elettricità, il sezionatore contribuisce anche a separare i vari componenti all’interno del sistema elettrico.

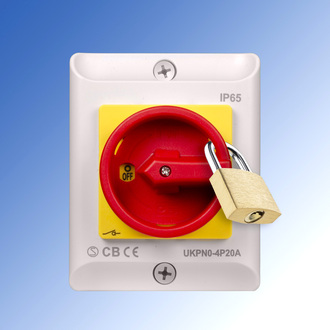

Il principio di funzionamento di un sezionatore è semplice. Esso scollega la corrente o la fonte di alimentazione, facilitando l’esecuzione sicura e agevole delle attività di manutenzione, ispezione e riparazione da parte di elettricisti, meccanici o tecnici. Questi interruttori garantiscono la sicurezza sia delle apparecchiature che del personale. Riducendo i rischi associati a incidenti meccanici ed elettrici, contribuiscono alla creazione di un ambiente di lavoro sicuro. Ciò è particolarmente cruciale durante i periodi di riparazione e manutenzione. Per garantire sempre una manutenzione sicura, i sezionatori EME5 possono essere bloccati meccanicamente in posizione OFF con un lucchetto.

Tuttavia, lo scopo principale degli interruttori on/off è quello di funzionare come dispositivi di emergenza per l’arresto. Di conseguenza, devono essere facilmente identificabili, facilmente accessibili e costantemente visibili agli operatori. Ecco perché gli interruttori di isolamento sono dotati di colori speciali per soddisfare i requisiti delle norme e dei codici elettrici pertinenti.

Nelle nostre case abbiamo un semplice interruttore o leva e una spina per collegare un dispositivo elettrico all’alimentazione. Quando premiamo il pulsante, spostiamo la leva o scolleghiamo il cavo, il dispositivo viene disalimentato. A differenza degli impianti domestici, dove lo scollegamento della spina interrompe l’elettricità, le macchine e le apparecchiature industriali sono interconnesse. In molti casi, un’unità può dover essere scollegata per la riparazione mentre le altre continuano a funzionare normalmente. Di conseguenza, un semplice stacco della spina non è sufficiente in tali scenari industriali. È qui che i sezionatori si rivelano utili. Essi scollegano l’alimentazione dall’apparecchiatura. L’interruzione della fornitura elettrica garantisce la sicurezza dei lavoratori e previene possibili rischi di scosse elettriche.

Come funziona?
La funzione principale di un interruttore di isolamento è scollegare l’alimentazione elettrica dal carico (ad es. un motore). L’interruttore contiene due piastre metalliche, che si separano all’apertura dell’interruttore. Ruotando la manopola, le piastre possono essere separate (posizione OFF) o chiuse (posizione ON). Quando le piastre sono separate, la corrente elettrica non può più fluire.

Un motore è un carico induttivo. Quando un carico induttivo viene improvvisamente scollegato dalla rete di alimentazione, l’elettricità tende a continuare a fluire. Questo è un fenomeno ben noto — tutti hanno visto la scintilla in un interruttore della luce quando le luci vengono spente. Tuttavia, la formazione di scintille comporta anche il rischio che le piastre metalliche di un interruttore si saldino insieme a causa della forte corrente che improvvisamente le attraversa. Se i contatti si saldano a causa di un sovracorrente, non è più possibile aprire l’interruttore e interrompere la corrente elettrica. Questo rischio esiste con un interruttore normale, ma non con i sezionatori EME5! I sezionatori EME5 sono dotati di contatti di sicurezza a apertura forzata. Anche se questi contatti si saldano a causa di un sovracorrente, vengono separati meccanicamente (apertura forzata) dall’ingegnoso meccanismo. Per questo motivo, i sezionatori EME5 possono essere utilizzati anche come interruttori di arresto di emergenza.

Come posso scegliere il sezionatore corretto per il mio progetto?
Un impianto elettrico con alimentazione monofase a 230 volt può essere scollegato dalla rete tramite un sezionatore bipolare. In queste installazioni, devono essere interrotti i conduttori L e N.
Con i sistemi trifase, invece, devono essere interrotti 4 conduttori: L1, L2, L3 e N. Per questo motivo i sezionatori per sistemi trifase hanno 4 poli.

In alcuni casi è inoltre necessario un feedback sullo stato dell’interruttore (attivo o meno). Questo feedback può essere fornito tramite il contatto ausiliario. Il contatto ausiliario può anche essere utilizzato per altri scopi, come la chiusura di una valvola.

La gamma di sezionatori EME5 include modelli con 2 o 4 poli e contatti ausiliari. È inoltre importante verificare che l’interruttore sia in grado di interrompere la corrente massima. In caso di dubbio, è meglio scegliere un tipo più robusto.

Sezionatori per carichi monofase hanno 2 poli.
Offriamo una versione base senza contatto ausiliario per carichi fino a 2.2 kW e una versione per carichi fino a 3.0 kW che dispone di 1× NO e 1× NC contatti ausiliari.

Sezionatori per carichi trifase hanno 4 poli.
La versione base può commutare carichi fino a 3.7 kW e non ha contatti ausiliari. Gli altri sezionatori a 4 poli isolano carichi fino a 5.5, 15 o 30 kW. Dispongono di 1× NO e 1× NC contatti ausiliari.
