Regolatore di velocità a trasformatore | Monitoraggio TK | 13 A
Descrizione del prodotto
Regolatore di velocità del ventilatore a 5 fasi con contatti termici o TK per motori monofase. La corrente massima del motore (combinata) è di 13 A. La velocità del ventilatore può essere regolata utilizzando il commutatore rotante sulla copertura anteriore. In caso di surriscaldamento, la funzione di monitoraggio TK disabilita il motore.
La particolarità di questo regolatore risiede nella sua capacità di controllare la velocità abbassando gradualmente la tensione del motore in cinque passaggi distinti. Questo metodo garantisce un funzionamento silenzioso grazie alla forma sinusoidale perfetta della tensione in uscita.
La velocità del ventilatore è controllata in cinque passaggi abbassando la tensione del motore. La forma sinusoidale perfetta della tensione in uscita garantisce un funzionamento silenzioso del motore. Il contenitore è montabile in superficie e offre una protezione IP54 contro l'ingresso di sporco, polvere e umidità.
Specifiche e descrizioni aggiuntive
La tecnologia
Il controllo della velocità del ventilatore basato su trasformatore è una soluzione diretta per controllare la ventilazione negli ambienti industriali. Questo regolatore di velocità del ventilatore a 5 fasi offre un modo conveniente per regolare le cappe di estrazione o i ventilatori di scarico senza la necessità di configurazioni complesse o programmazioni. Offre un metodo rapido ed efficiente per regolare la velocità del ventilatore in base alle esigenze specifiche dell'ambiente.
Offrendo cinque impostazioni di velocità distinte, il controller consente agli utenti di aumentare gradualmente la velocità del ventilatore o impostarla direttamente al livello desiderato. Questa flessibilità può essere vantaggiosa in ambienti industriali, magazzini, dove è necessario un controllo preciso della ventilazione.
Inoltre, il fatto che il controller possa essere utilizzato immediatamente dopo il collegamento lo rende comodo da installare e utilizzare. Ciò consente di risparmiare tempo ed efforto, consentendo agli utenti di iniziare a utilizzare il controllo della velocità del ventilatore immediatamente.

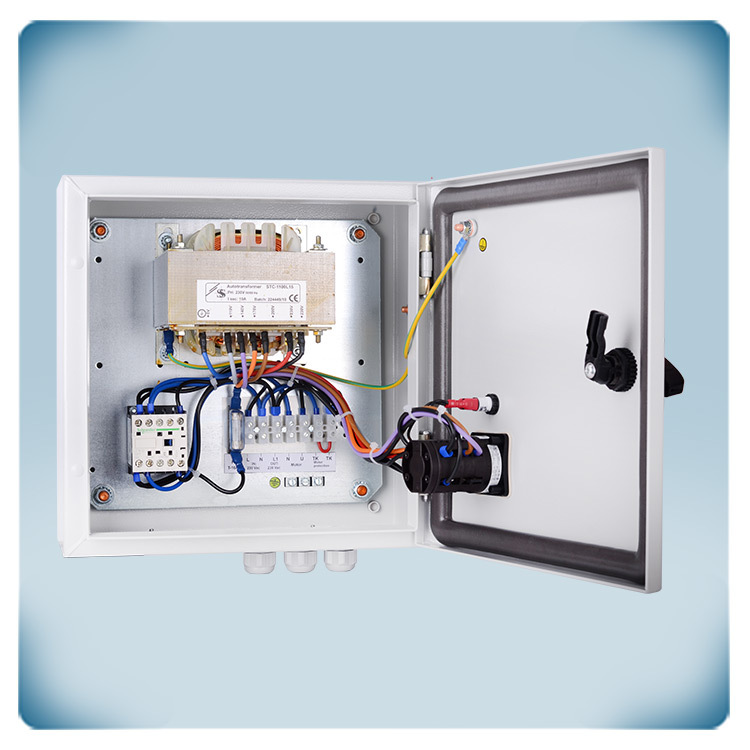

Inoltre, è possibile modificare facilmente le 5 tensioni di uscita cambiando il cablaggio interno. Le tensioni di uscita connesse in fabbrica sono 110, 140, 170, 190 e 230 VAC, tuttavia, la versione del prodotto include 80 VAC, che può essere collegata scollegando una qualsiasi delle altre 5 fasi. Le velocità del motore vengono selezionate tramite il commutatore rotativo incorporato, che è semplice e affidabile!
Interruttore rotativo con ritardo meccanico incorporato
È importante azionare l'interruttore rotativo non troppo rapidamente. Il commutatore è dotato di un ritardo meccanico incorporato. Questo è importante per prevenire scoppi interni durante lo spostamento. Ha un effetto positivo sulla durata del dispositivo. Quando l'interruttore rotativo viene girato più rapidamente del ritardo meccanico incorporato, il dispositivo rimarrà internamente nella posizione "0" (posizione OFF).
Uscita non regolamentata
L'uscita non regolamentata del controller del motore è un'uscita separata che diventa attiva quando il motore è abilitato. Essa opera in modo binario, cioè è o accesa (230 Volt) o spenta (0 Volt). Questa uscita non regolamentata ha tipicamente una corrente massima di 2 A.
Questa uscita non regolamentata può essere utilizzata per vari scopi, come:
- Indicatore di funzionamento: l'uscita può essere collegata a un indicatore esterno di funzionamento, come una luce, per indicare visivamente quando il motore è attivo.
- Controllo del deflettore: l'uscita può essere utilizzata per controllare un deflettore. Ad esempio, quando il motore è in funzione, la lamella del deflettore si apre per consentire il flusso d'aria, e quando il motore si ferma, il deflettore si chiude per limitare il flusso d'aria.
- Relè esterno: l'uscita può essere collegata a un relè esterno, consentendo al controller del motore di attivare o controllare altri dispositivi o circuiti elettrici.
Monitoraggio TK
Il controller STRS1 può monitorare i contatti termici del motore (TK o i contatti termici misurano la temperatura nei bobinaggi del motore). La protezione termica del motore è una funzionalità cruciale nei controller di velocità del ventilatore, specialmente negli ambienti industriali in cui i motori possono essere sottoposti a un uso intensivo e al rischio di surriscaldamento. Questo meccanismo di protezione aiuta a prevenire danni al motore e garantisce un funzionamento sicuro e affidabile.
La protezione termica del motore di solito funziona monitorando la temperatura del motore durante il funzionamento. Se la temperatura supera una soglia sicura, il sistema di protezione si attiva e adotta misure adeguate per evitare ulteriori aumenti di temperatura. Queste misure possono includere la riduzione della velocità del ventilatore, la segnalazione di un allarme o addirittura il commutatore del motore.
Integrando la protezione termica del motore nel controller della velocità del ventilatore, si riduce al minimo il rischio di danni al motore dovuti al surriscaldamento. Ciò contribuisce a prolungare la durata del motore, garantisce un funzionamento sicuro e riduce la probabilità di guasti o tempi di inattività nei contesti industriali.

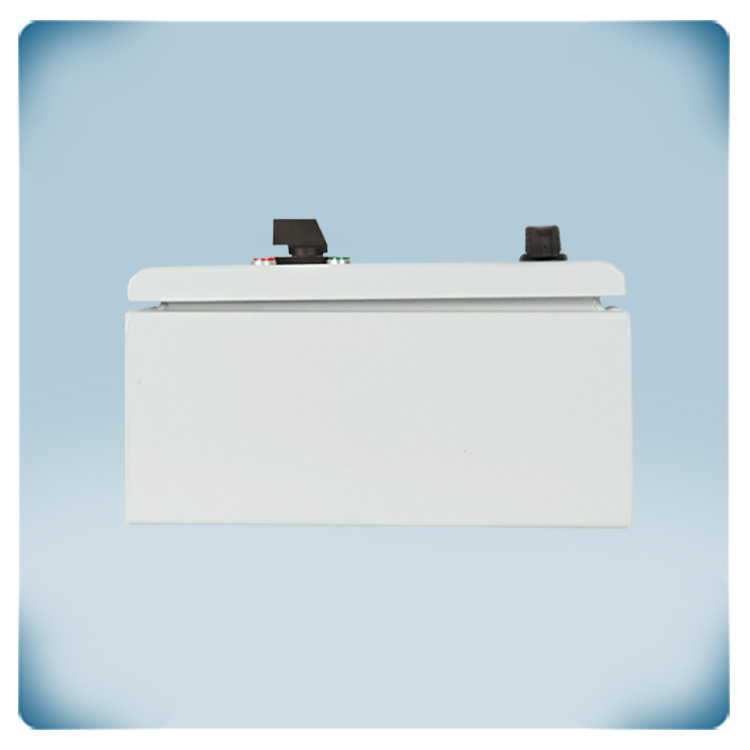

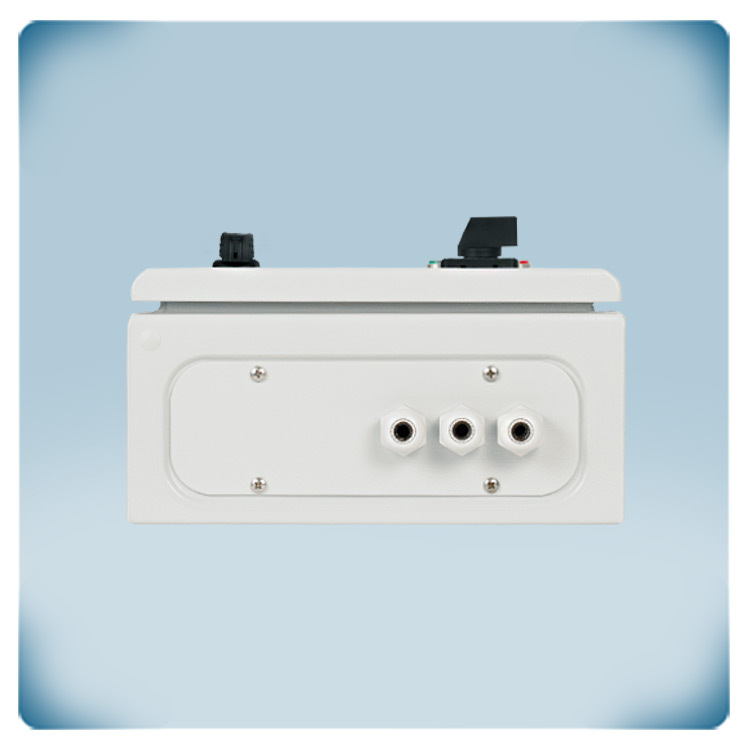

Contenitore metallico montato in superficie
I contenitori svolgono un ruolo importante nella protezione dei componenti interni o dei contenuti da vari fattori esterni come detriti, polvere, acqua e impatti meccanici. La qualità degli contenitori è essenziale per garantire l'integrità e la sicurezza degli oggetti contenuti.
Il STRS1 è dotato di contenitori in lamiera d'acciaio progettati per resistere agli impatti meccanici esterni. Possono resistere a urti accidentali, collisioni o altre forze fisiche senza comprometterne la struttura o gli oggetti al loro interno. Questa caratteristica è particolarmente importante negli ambienti in cui c'è un rischio maggiore di tali impatti, garantendo la protezione dei componenti contenuti. I contenitori presentano una finitura in vernice, che non solo fornisce un aspetto estetico ma costituisce anche uno strato aggiuntivo di protezione contro la corrosione e altri fattori ambientali. La finitura a vernice contribuisce ad aumentare la durata e la longevità del contenitore. La certificazione EN 62208 garantisce che i contenitori siano conformi agli standard stabiliti per i contenitori vuoti per quadri elettrici a bassa tensione. La classificazione di protezione IP54 garantisce che i contenitori siano progettati per offrire un alto livello di protezione contro la penetrazione di polvere e acqua, essi sono efficacemente sigillati contro le particelle di polvere e possono resistere alle schizzi d'acqua da qualsiasi direzione, rendendoli adatti per ambienti moderatamente difficili.
