Variateur de vitesse à autotransformateur 13 A | CT
Description du produit
Variateur de vitesse à transformateur à 5 étapes avec contacts thermiques (CT) pour les moteurs monophasés. Le courant moteur maximal (combiné) est de 13 A.

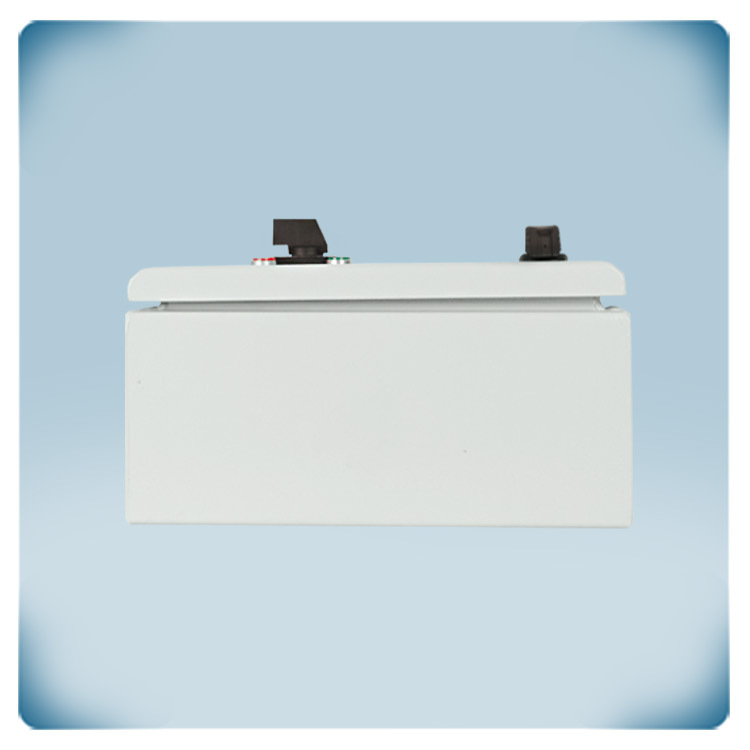

La vitesse du ventilateur peut être ajustée à l'aide du commutateur rotatif situé sur le couvercle avant. En cas de surchauffe, la fonction de surveillance des CT désactive le moteur. La vitesse du ventilateur est régulée sur cinq étapes en abaissant la tension moteur. La forme parfaitement sinusoïdale de la tension de sortie assure un fonctionnement silencieux du moteur.

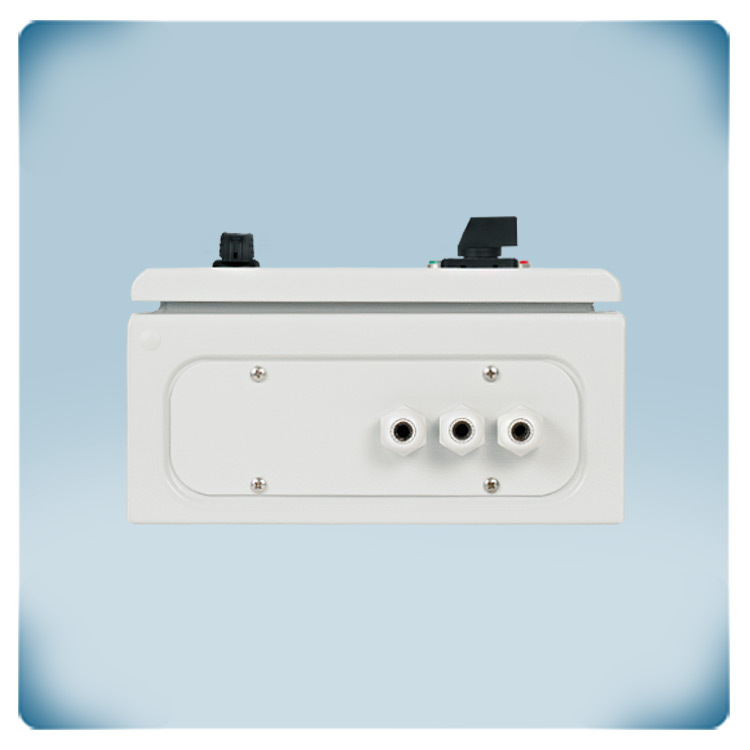

Le boîtier est conçu pour un montage en surface et bénéficie d'un indice de protection IP54 contre la pénétration de la saleté, de la poussière et de l'humidité.
Spécifications et descriptions supplémentaires
Pourquoi opter pour un variateur de vitesse de ventilateur à transformateur ?
La régulation de vitesse de ventilateur par transformateur est une solution simple pour le contrôle de la ventilation dans les environnements industriels. Ce variateur de vitesse à 5 étapes offre un moyen pratique de réguler les hottes d'extraction ou les ventilateurs d'extraction sans avoir besoin de configuration ou de programmation complexes. Il propose une méthode rapide et efficace pour ajuster la vitesse du ventilateur en fonction des exigences spécifiques de l'environnement.
La régulation de vitesse de ventilateur par transformateur est une solution simple pour le contrôle de la ventilation dans les environnements industriels. Ce variateur de vitesse à 5 étapes offre un moyen pratique de réguler les hottes d'extraction ou les ventilateurs d'extraction sans avoir besoin de configuration ou de programmation complexes. Il propose une méthode rapide et efficace pour ajuster la vitesse du ventilateur en fonction des exigences spécifiques de l'environnement.
En offrant cinq réglages de vitesse distincts, le variateur donne la possibilité aux utilisateurs d'augmenter progressivement la vitesse du ventilateur ou de la définir directement au niveau souhaité. Cette flexibilité peut être bénéfique dans les environnements industriels ou les entrepôts où un contrôle précis de la ventilation est nécessaire.
De plus, le fait que le régulateur puisse être utilisé immédiatement après le raccordement le rend pratique pour l'installation et l'utilisation. Cela permet d'économiser du temps et des efforts, permettant aux utilisateurs de commencer à utiliser la régulation de la vitesse du ventilateur sans délai.

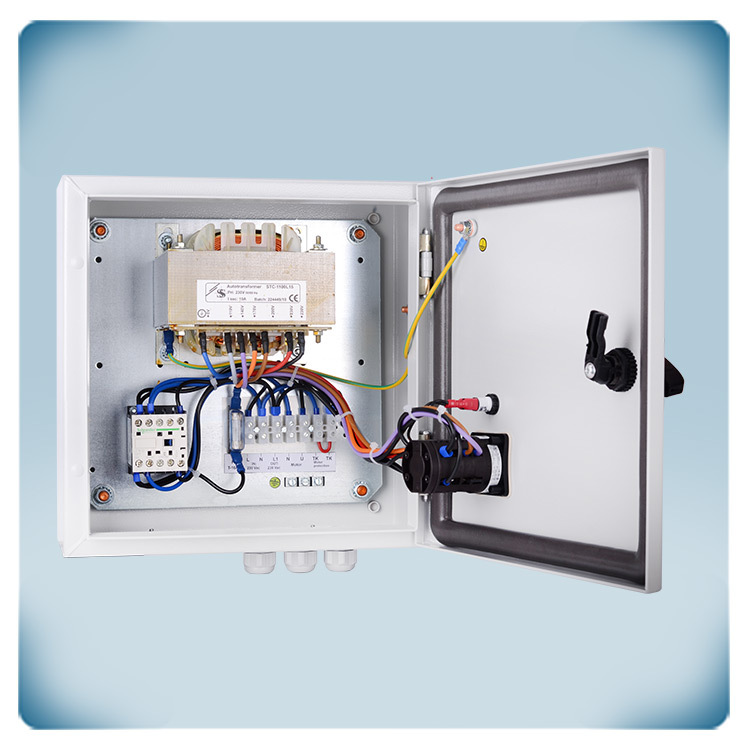

Qui plus est, vous pouvez facilement modifier les 5 tensions de sortie en changeant le câblage interne. Les tensions de sortie raccordées en usine sont de 110, 140, 170, 190 et de 230 VCA, pourtant, la version du produit offre une tension de 80 VCA qui peut être raccordée en déconnectant l'un des 5 autres étapes.
Les vitesses du moteur sont sélectionnées via le commutateur rotatif intégré – simple et fiable !
Quelles sont les caractéristiques clés ?
Les variateurs de vitesse à transformateur de Sentera disposent de plusieurs caractéristiques clé, qui améliorent leur fonctionnement et la protection de votre installation. De fait, on pourrait bien noter les suivantes :
Le commutateur rotatif avec délai temporel mécanique intégré
Il est important de ne pas actionner le commutateur rotatif trop rapidement. Le commutateur dispose d'un délai temporel mécanique intégré. Ceci est crucial pour prévenir les étincelles internes lors de la commutation. Cela a un effet positif sur la durée de vie de l'appareil. Lorsque le commutateur rotatif est tourné plus rapidement que le délai temporel mécanique intégré, l'appareil reste en interne à la position 0 (position Arrêt).
La sortie non régulée
La sortie non régulée du régulateur de moteur représente une sortie séparée qui devient active lorsque le moteur est en fonctionnement. Elle fonctionne de manière binaire, ce qui signifie qu'elle est soit Marche/ON (230 Volts), soit Arrêt/OFF(0 Volt). Cette sortie non régulée a généralement un courant nominal maximal de 2 A.
La sortie non régulée du régulateur de moteur représente une sortie séparée qui devient active lorsque le moteur est en fonctionnement. Elle fonctionne de manière binaire, ce qui signifie qu'elle est soit Marche/ON (230 Volts), soit Arrêt/OFF(0 Volt). Cette sortie non régulée a généralement un courant nominal maximal de 2 A.
Cette sortie non régulée peut être utilisée à diverses objectifs, telles que :
- Indicateur de fonctionnement : La sortie peut être raccordée à un indicateur de fonctionnement externe, tel qu'un voyant lumineux, pour indiquer visuellement lorsque le moteur est actif.
- Contrôle de registre : La sortie peut être utilisée pour contrôler un registre. Par exemple, lorsque le moteur tourne, la palette du registre s'ouvre pour permettre le flux d'air, et lorsque le moteur s'arrête, le registre se ferme pour restreindre le flux d'air.
- Relais externe : La sortie peut être raccordée à un relais externe, permettant au variateur de moteur de commuter ou de contrôler d'autres dispositifs ou circuits électriques.
- Contrôle de registre : La sortie peut être utilisée pour contrôler un registre. Par exemple, lorsque le moteur tourne, la palette du registre s'ouvre pour permettre le flux d'air, et lorsque le moteur s'arrête, le registre se ferme pour restreindre le flux d'air.
- Relais externe : La sortie peut être raccordée à un relais externe, permettant au variateur de moteur de commuter ou de contrôler d'autres dispositifs ou circuits électriques.
La surveillance des CT
Le variateur STRS1 a la possiilité de surveiller les contacts thermiques moteur - CT (les contacts thermiques mesurent la température dans les enroulements du moteur). La protection thermique du moteur est une fonctionnalité cruciale dans les régulateurs de vitesse de ventilateur, en particulier dans les environnements industriels où les moteurs peuvent être soumis à une utilisation intensive et à une surchauffe potentielle. Ce mécanisme de protection aide à prévenir les endommagements au moteur et assure un fonctionnement sûr et fiable.
Le variateur STRS1 a la possiilité de surveiller les contacts thermiques moteur - CT (les contacts thermiques mesurent la température dans les enroulements du moteur). La protection thermique du moteur est une fonctionnalité cruciale dans les régulateurs de vitesse de ventilateur, en particulier dans les environnements industriels où les moteurs peuvent être soumis à une utilisation intensive et à une surchauffe potentielle. Ce mécanisme de protection aide à prévenir les endommagements au moteur et assure un fonctionnement sûr et fiable.
La protection thermique du moteur fonctionne généralement en surveillant la température du moteur pendant le fonctionnement. Au cas où la température dépasse un seuil de sécurité, le système de protection s'active et prend les mesures appropriées pour éviter une nouvelle élévation de température. Ces mesures peuvent inclure la réduction de la vitesse du ventilateur, le déclenchement d'une alarme, ou même l'arrêt complet du moteur.
En incorporant la protection thermique du moteur dans le régulateur de vitesse de ventilateur, le risque mis en rapport avec les endommagements au moteur dû à la surchauffe est minimisé. Cela contribue à prolonger la durée de vie du moteur, assure un fonctionnement en toute sécurité, et réduit la probabilité de défaillance de l'équipement ou de temps d'arrêt dans les environnements industriels.
Boîtier métallique pour montage en surface
Les boîtiers jouent un rôle clé dans la protection des composants intérieurs ou du contenu contre divers facteurs externes tels que les débris, la poussière, l'eau et les impacts mécaniques. La qualité des boîtiers est en effet essentielle pour assurer l'intégrité et la sécurité des éléments qu'ils contiennent.
Les boîtiers jouent un rôle clé dans la protection des composants intérieurs ou du contenu contre divers facteurs externes tels que les débris, la poussière, l'eau et les impacts mécaniques. La qualité des boîtiers est en effet essentielle pour assurer l'intégrité et la sécurité des éléments qu'ils contiennent.
Le STRS1 dispose de boîtiers en tôle d'acier conçus pour résister aux impacts mécaniques externes. Ils peuvent supporter des chocs, des collisions ou d'autres forces physiques accidentelles sans compromettre leur structure ou les éléments à l'intérieur. Cette caractéristique est particulièrement importante dans les environnements où le risque de tels impacts est plus élevé, assurant la protection des composants enfermés. Les boîtiers ont une finition peinte, ce qui non seulement offre un attrait esthétique, mais sert également de couche de protection supplémentaire contre la corrosion et d'autres facteurs environnementaux. La finition peinte contribue à améliorer la durabilité et la longévité du boîtier.
La certification EN 62208 garantit que les boîtiers sont conformes aux normes établies pour les enveloppes vides destinées aux ensembles d'appareillage à basse tension. L'indice de protection IP54 garantit que les boîtiers sont en mesure d'offrir un haut niveau de protection contre la pénétration de la poussière et de l'eau. Ils sont efficacement étanches aux particules de poussière et peuvent résister aux projections d'eau de n'importe quelle direction, les rendant adaptés aux environnements modérément difficiles.
