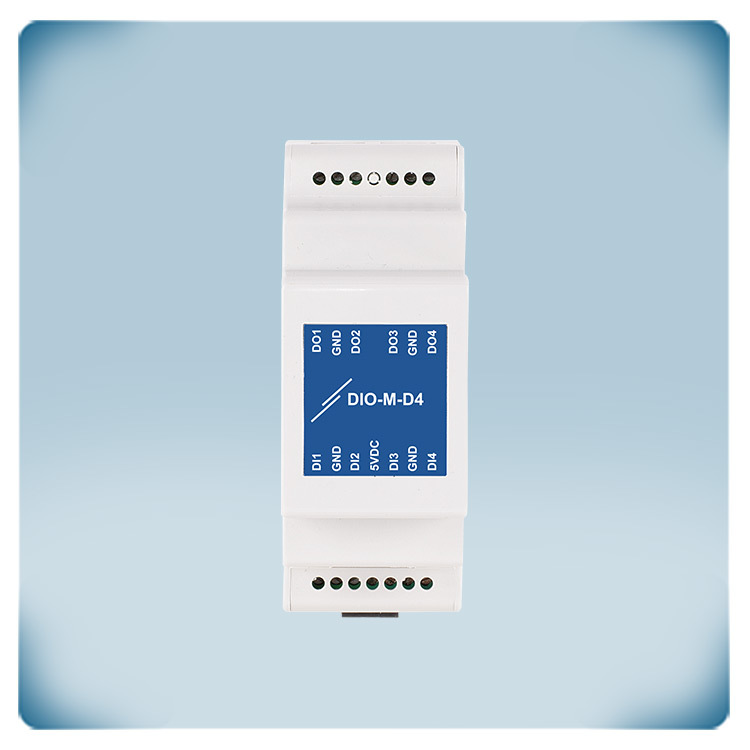

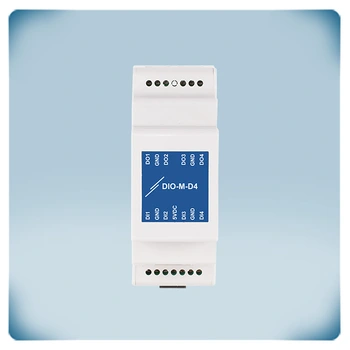

Modulo I / O Modbus RTU | 4 ingressi digitali | 4 uscite digitali

Modulo I / O Modbus RTU | 4 ingressi digitali | 4 uscite digitali


Descrizione del prodotto

Questo è un modulo di ingresso-uscita per reti Modbus RTU. Dispone di 4 ingressi digitali e 4 uscite digitali. Le uscite digitali vengono attivate tramite un registro Modbus RTU. Lo stato degli ingressi digitali viene trasferito nei registri Modbus RTU. La tensione di alimentazione è 24 VDC PoM. Ciò significa che sia la comunicazione Modbus RTU che la tensione di alimentazione possono essere collegate tramite la presa RJ45. Il contenitore può essere montato su guida DIN. Offre un grado di protezione IP30 contro l'ingresso di polvere e umidità.


Codice articolo DIO-M-D4
GTIN 5401003000779
Categoria Convertitori
Disponibili
Stock attuale 3 U.
Tempi di rifornimento magazzino 4 Settimana(-e)
Documenti

Specifiche e descrizioni aggiuntive


Come funziona?
I dispositivi Sentera comunicano tra loro tramite la comunicazione Modbus RTU. Modbus RTU è un protocollo di comunicazione seriale che utilizza la tecnologia RS485. Alcune applicazioni richiedono la comunicazione con prodotti non Sentera, ad esempio un attuatore per serranda, un interruttore per porta, ecc. Questi prodotti non Sentera possono essere collegati tramite questo modulo DIO-M-D4. Possono ricevere comandi tramite le uscite digitali di questo modulo. Possono inviare informazioni tramite gli ingressi digitali di questo modulo. Quando attivate, le uscite digitali hanno un livello di uscita di 5 VDC. Sono protetti da cortocircuito. Il carico massimo combinato è 100 mA.

Modalità normale
La modalità normale è la modalità operativa predefinita. In
modalità normale, le uscite relè possono essere attivate scrivendo il valore "1" nel registro di mantenimento Modbus RTU corrispondente. In modalità normale, è necessario un dispositivo master Modbus RTU per controllare le uscite e leggere i valori di ingresso di questo modulo.

Modalità limitata
La modalità limitata può essere attivata tramite Modbus RTU.
In modalità limitata, le uscite relè interagiranno con gli ingressi. Se un ingresso è attivato, verrà attivata anche l'uscita relè che è collegata a questo ingresso. Esistono diverse possibilità per attivare gli ingressi digitali di questo modulo. Gli ingressi possono essere attivati ​​da un dispositivo esterno con un'uscita digitale, un'uscita a contatto pulito o da un segnale tachometrico. Un segnale tachometrico può essere utilizzato per misurare la velocità del motore. È possibile rilevare segnali tachometrici nella gamma di 0 - 60.000 rpm o 0 - 1.000 Hz.

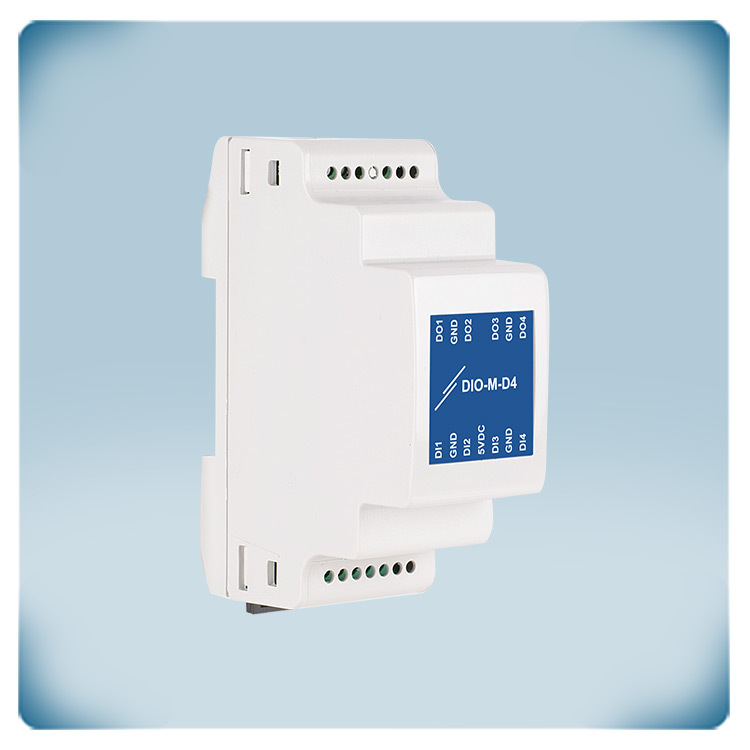

Montaggio su guida DIN
Questo modulo I / O Modbus RTU può essere montato su una

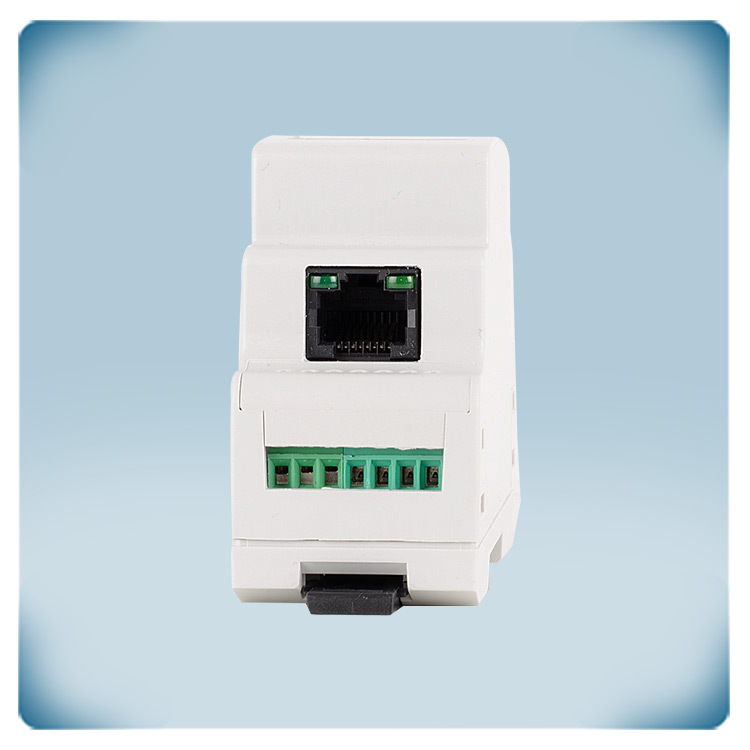

guida DIN. La comunicazione Modbus RTU e la tensione di alimentazione 24 VDC per questo modulo sono collegate tramite la presa RJ45. Per facilitare il cablaggio, si consiglia di utilizzare gli alimentatori Sentera 24 VDC con connettore RJ45. Il contenitore offre una protezione IP30 contro l'ingresso di polvere e umidità.
