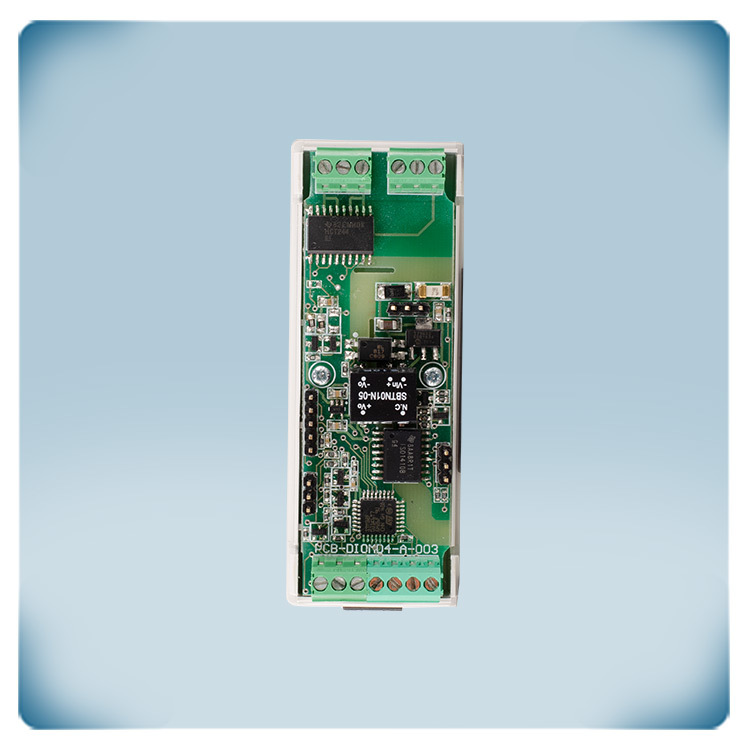

.webp "Vista del circuito elettrico del modulo I/O")
Dichiarazione di conformità UE

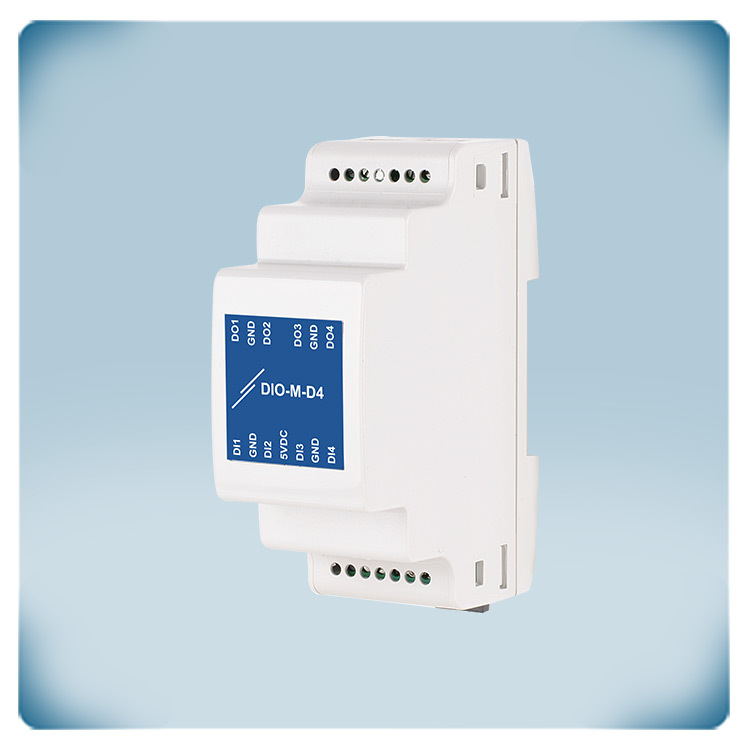

Modulo I / O Modbus RTU | 4 ingressi digitali | 4 uscite digitali
Descrizione del prodotto
Questo è un modulo di ingresso-uscita per reti Modbus RTU. Dispone di 4 ingressi digitali e 4 uscite digitali. Le uscite digitali vengono attivate tramite un registro Modbus RTU. Lo stato degli ingressi digitali viene trasferito nei registri Modbus RTU.
La tensione di alimentazione è 24 VDC PoM. Ciò significa che sia la comunicazione Modbus RTU che la tensione di alimentazione possono essere collegate tramite la presa RJ45.
Il contenitore può essere montato su guida DIN. Offre un grado di protezione IP30 contro l'ingresso di polvere e umidità.
Specifiche e descrizioni aggiuntive
Come funziona?
I dispositivi Sentera comunicano tra loro tramite la comunicazione Modbus RTU. Modbus RTU è un protocollo di comunicazione seriale che utilizza la tecnologia RS485. Alcune applicazioni richiedono la comunicazione con prodotti non Sentera, ad esempio un attuatore per serranda, un interruttore per porta, ecc. Questi prodotti non Sentera possono essere collegati tramite questo modulo DIO-M-D4. Possono ricevere comandi tramite le uscite digitali di questo modulo. Possono inviare informazioni tramite gli ingressi digitali di questo modulo. Quando attivate, le uscite digitali hanno un livello di uscita di 5 VDC. Sono protetti da cortocircuito. Il carico massimo combinato è 100 mA.
I dispositivi Sentera comunicano tra loro tramite la comunicazione Modbus RTU. Modbus RTU è un protocollo di comunicazione seriale che utilizza la tecnologia RS485. Alcune applicazioni richiedono la comunicazione con prodotti non Sentera, ad esempio un attuatore per serranda, un interruttore per porta, ecc. Questi prodotti non Sentera possono essere collegati tramite questo modulo DIO-M-D4. Possono ricevere comandi tramite le uscite digitali di questo modulo. Possono inviare informazioni tramite gli ingressi digitali di questo modulo. Quando attivate, le uscite digitali hanno un livello di uscita di 5 VDC. Sono protetti da cortocircuito. Il carico massimo combinato è 100 mA.
Come si collega
La comunicazione Modbus RTU e la tensione di alimentazione 24 VDC di questo modulo sono collegate tramite la presa RJ45. Per facilitare il cablaggio, si consiglia di utilizzare gli alimentatori Sentera a 24 VDC con connettore RJ45. Il contenitore offre una protezione IP30 contro l'ingresso di polvere e umidità.
Ingressi digitali: Gli ingressi digitali di DIO-M-D4 possono essere collegati in vari modi. Il modulo I/O è dotato anche di rilevamento e lettura del segnale tachimetrico del motore. esempi.
Uscite digitali: Le uscite digitali di DIO-M-D4 devono essere collegate agli ingressi del dispositivo esterno.
Per ulteriori informazioni, consultare le istruzioni di montaggio del dispositivo, scaricabili dal nostro sito web.
La comunicazione Modbus RTU e la tensione di alimentazione 24 VDC di questo modulo sono collegate tramite la presa RJ45. Per facilitare il cablaggio, si consiglia di utilizzare gli alimentatori Sentera a 24 VDC con connettore RJ45. Il contenitore offre una protezione IP30 contro l'ingresso di polvere e umidità.
Ingressi digitali: Gli ingressi digitali di DIO-M-D4 possono essere collegati in vari modi. Il modulo I/O è dotato anche di rilevamento e lettura del segnale tachimetrico del motore. esempi.
Uscite digitali: Le uscite digitali di DIO-M-D4 devono essere collegate agli ingressi del dispositivo esterno.
Per ulteriori informazioni, consultare le istruzioni di montaggio del dispositivo, scaricabili dal nostro sito web.
Modalità di operazione
Modalità normale: La modalità normale è la modalità operativa predefinita. In modalità normale, le uscite relè possono essere attivate scrivendo il valore "1" nel registro di mantenimento Modbus RTU corrispondente. In modalità normale, è necessario un dispositivo master Modbus RTU per controllare le uscite e leggere i valori di ingresso di questo modulo.
Modalità normale: La modalità normale è la modalità operativa predefinita. In modalità normale, le uscite relè possono essere attivate scrivendo il valore "1" nel registro di mantenimento Modbus RTU corrispondente. In modalità normale, è necessario un dispositivo master Modbus RTU per controllare le uscite e leggere i valori di ingresso di questo modulo.
Modalità limitata: La modalità limitata può essere attivata tramite Modbus RTU. In modalità limitata, le uscite relè interagiranno con gli ingressi. Se un ingresso è attivato, verrà attivata anche l'uscita relè che è collegata a questo ingresso. Esistono diverse possibilità per attivare gli ingressi digitali di questo modulo. Gli ingressi possono essere attivati da un dispositivo esterno con un'uscita digitale, un'uscita a contatto pulito o da un segnale tachometrico. Un segnale tachometrico può essere utilizzato per misurare la velocità del motore. È possibile rilevare segnali tachometrici nella gamma di 0 - 60.000 rpm o 0 - 1.000 Hz.

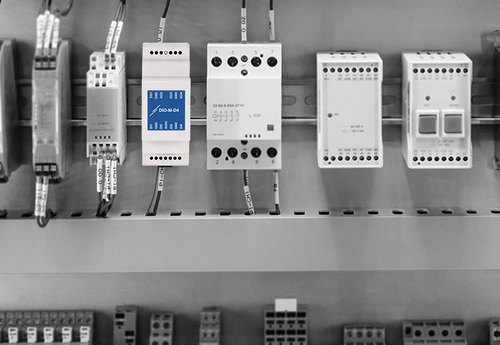

Montaggio su guida DIN
Questo modulo I / O Modbus RTU può essere montato su una guida DIN. La comunicazione Modbus RTU e la tensione di alimentazione 24 VDC per questo modulo sono collegate tramite la presa RJ45. Per facilitare il cablaggio, si consiglia di utilizzare gli alimentatori Sentera 24 VDC con connettore RJ45. Il contenitore offre una protezione IP30 contro l'ingresso di polvere e umidità.
Questo modulo I / O Modbus RTU può essere montato su una guida DIN. La comunicazione Modbus RTU e la tensione di alimentazione 24 VDC per questo modulo sono collegate tramite la presa RJ45. Per facilitare il cablaggio, si consiglia di utilizzare gli alimentatori Sentera 24 VDC con connettore RJ45. Il contenitore offre una protezione IP30 contro l'ingresso di polvere e umidità.
