Controller pressione aria costante | display | 0-10 kPa | 24 VAC-VDC


Descrizione del prodotto

Questo è un regolatore di pressione differenziale con display. La tensione di alimentazione è 24 VAC-VDC. L'intervallo operativo è compreso tra 0 e 10 KPa. Controlla la velocità del ventilatore per mantenere la pressione differenziale o il flusso d'aria costante al setpoint. Il controllo della velocità dell'aria è possibile anche in combinazione con un set di collegamento con tubo di Pitot: PSET-PTS-200. Il setpoint può essere regolato tramite comunicazione Modbus RTU. L'uscita del sensore può controllare ventilatori EC, convertitori di frequenza o regolatori di velocità per ventilatori CA tramite una tensione che va da 0 a 10 V. Se necessario, è possibile selezionare un altro tipo di uscita. Il display LED a 7 segmenti e i quattro indicatori LED forniscono una chiara indicazione visiva dello stato del trasmettitore e dei valori controllati. Un'applicazione tipica è quella di garantire un flusso volumetrico costante di aria fresca, indipendentemente dalla richiesta. Il setpoint della pressione differenziale e tutte le altre impostazioni possono essere regolate tramite Modbus RTU.


Codice articolo DPSPG-10K -2
GTIN 0.540.100.300.169.1
Categoria Regolatori di pressione differenziale con display per ventilatori
Disponibili
Stock attuale 5 U.
Tempi di rifornimento magazzino 4 Settimana(-e)
Documenti

Specifiche e descrizioni aggiuntive


Pressione costante, flusso volumetrico o velocità dell'aria?
Questo regolatore di pressione differenziale controlla i ventilatori EC o i regolatori di velocità del ventilatore AC. Mantiene la pressione differenziale [Pa] costante al set point. L'intervallo operativo è compreso tra -125 e +125 Pa. È inoltre possibile controllare la velocità della ventola in base al flusso del volume d'aria [m³ / hr] o alla velocità dell'aria [m / s]. Per controllare il flusso d'aria in base al fattore K del ventilatore, utilizzare il set di connessione opzionale tipo PSET-PVC-200 o PSET-QF-200. Questo set di connessione può essere utilizzato anche per controllare la pressione differenziale. Per controllare il flusso d'aria in base alla sezione trasversale del condotto [cm²] o alla velocità dell'aria [m / s], utilizzare il set di connessione opzionale tipo PSET-PTS-200 o PSET-PTL-200. Il setpoint può essere regolato tramite Modbus RTU.

Indicazione visiva
Questo regolatore di pressione offre un'indicazione visiva e chiara del livello di pressione differenziale tramite i LED verde, giallo e rosso. Il LED verde indica che il livello di pressione è compreso nell'intervallo. Quando il livello di pressione entra nel campo di allerta, il LED giallo si accende. Rosso significa: pressione differenziale fuori range. I LED possono anche visualizzare lo stato del flusso d'aria o della velocità dell'aria. Il secondo LED verde indica lo stato del sensore. Si attiva quando l'alimentazione e la comunicazione Modbus RTU sono abilitate.

Come funziona?
Questo regolatore di pressione ha un'uscita analogica. Questa uscita controlla le ventole EC oi regolatori di velocità della ventola CA in base alla pressione differenziale misurata, al flusso del volume d'aria o alla velocità dell'aria. La velocità del ventilatore è controllata per mantenere il valore misurato costante al setpoint. Il setpoint può essere regolato tramite Modbus RTU. Per rendere questo controller compatibile con la maggior parte delle ventole EC e dei regolatori di velocità delle ventole CA, il tipo di uscita può essere regolato tramite Modbus RTU: 0-10 VDC / 0-20 mA / 0-100% PWM. Per adattare il tempo di reazione del ventilatore all'applicazione, i fattori P e I possono essere regolati tramite Modbus RTU.

Collegamento a 3 fili
La tensione di alimentazione, l'uscita analogica e la comunicazione Modbus RTU possono essere collegate tramite la morsettiera a molla. Eliminano la necessità di manutenzione ordinaria e garantiscono un contatto affidabile per cavi rigidi o intrecciati. Questo controller del sensore può essere alimentato con 24 VDC o 24 VAC. È previsto per il collegamento a 3 fili. La massa dell'uscita (GND) è collegata internamente alla massa della tensione di alimentazione (V-). Assicurarsi di non collegare questa massa comune ad altri dispositivi alimentati da una tensione CC.

Alta qualità
Il contenitore è realizzata in plastica r-ABS VO (UL94) di alta qualità. Questo materiale è resistente al calore, molto resistente e offre una buona protezione dagli urti. Gli ugelli di connessione della pressione sono realizzati in alluminio. La custodia del sensore offre una protezione IP65 contro l'ingresso di sporco e acqua. Questo regolatore di pressione può essere montato a parete.

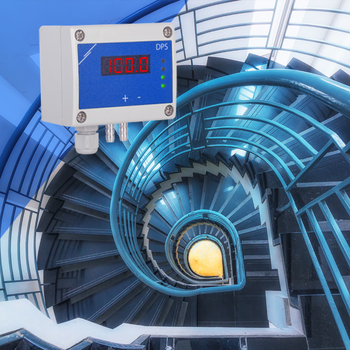

Mantenere la sovrapressione nelle scale
Un'applicazione tipica per i regolatori di pressione differenziale con questa gamma è il mantenimento di una sottopressione o sovrapressione in scale o camere bianche.
Per esempio. creando una costante sovrapressione nella scala, rimane senza fumo in caso di incendio.
