Transmetteur encastré CO2 | sortie simple, 85-264 VCA
Description du produit
Ce transmetteur de CO2 mesure la température, l'humidité, le CO2 et la lumière ambiante.
Il convient pour un montage encastré ou un montage en surface.
Il offre le contrôle du ventilateur/clapet avec une seule sortie 0-10V. Il est possible de sélectionner les plages et de contrôler la vitesse du ventilateur en fonction de ces paramètres. La ventilation est gérée en fonction de l'occupation via le capteur de lumière ambiante.
Alimentation et Communication : Il dispose d'une entrée universelle 85-264 VCA. Toutes les données sont accessibles via Modbus RTU.
Flexibilité et Maintenance : Il possède un capteur de CO2 remplaçable. Le micrologiciel est modifiable (via bootloader).
L'intensité de la lumière LED est réglable.
Spécifications et descriptions supplémentaires
Comment la sortie du capteur contrôle-t-elle les systèmes CVC ?

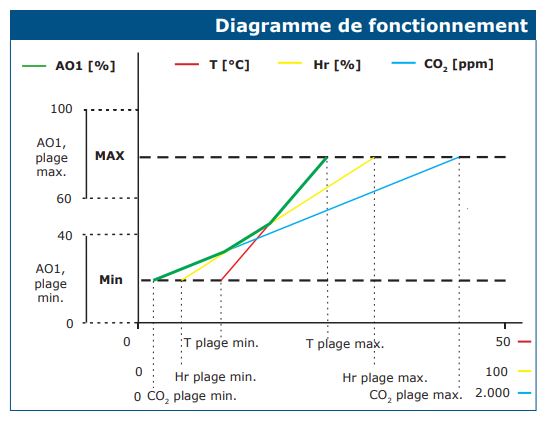

La sortie du capteur peut contrôler directement un ventilateur EC, un régulateur de vitesse de ventilateur AC ou un servomoteur de clapet. La valeur de sortie change proportionnellement à la température, à l'humidité et à la concentration de CO2 mesurées. Le capteur accélérera le ventilateur ou ouvrira le clapet si plus d'air frais est nécessaire.
Pourquoi la concentration de CO2 est-elle un indicateur clé pour la ventilation, et que mesure le capteur ?
En respirant, les gens exhalent du CO2 ou dioxyde de carbone. Par conséquent, la concentration de CO2 est un indicateur fiable du niveau d'occupation et d'activité d'une pièce. Les capteurs de CO2 sont fréquemment utilisés comme indicateur des besoins en ventilation dans diverses applications.
Les trois LED — verte, jaune et rouge — de ce régulateur de capteur CVC fournissent une indication visuelle claire du niveau de CO2. La LED verte signifie qu'il y a suffisamment d'air frais et que le niveau de CO2 est dans les limites. La LED jaune s'allume lorsque le niveau de CO2 se rapproche du niveau d'alerte. Le rouge indique des niveaux de CO2 trop élevés ou trop bas. Grâce au Modbus RTU, il est possible d'accéder à la température, à l'humidité relative, au CO2, au point de rosée et au niveau de lumière ambiante mesurés. Les capteurs photoacoustiques sont hautement sensibles et spécifiques, ce qui les rend utiles pour la détection de divers gaz, tels que les polluants, les gaz traces et les composés organiques volatils. L'utilisation de longueurs d'onde infrarouges spécifiques qui correspondent aux lignes d'absorption du CO2 assure que les interférences provenant d'autres gaz sont minimisées.
Comment fonctionne l'algorithme d'auto-étalonnage à logique ABC ?
L'algorithme d'auto-étalonnage à logique ABC est activé par défaut. Cet algorithme est destiné à être utilisé dans des situations où les concentrations de CO2 chuteront aux conditions ambiantes extérieures (400 ppm) au moins une fois (15 minutes) au cours d'une semaine, ce qui est généralement observé pendant les périodes d'inoccupation. Lorsqu'il est exposé à des niveaux d'air de référence ambiants de 400 ppm ± 10 ppm CO2, le capteur atteindra sa précision opérationnelle après 25 heures de fonctionnement continu.
L'algorithme d'auto-étalonnage à logique ABC est activé par défaut. Cet algorithme est destiné à être utilisé dans des situations où les concentrations de CO2 chuteront aux conditions ambiantes extérieures (400 ppm) au moins une fois (15 minutes) au cours d'une semaine, ce qui est généralement observé pendant les périodes d'inoccupation. Lorsqu'il est exposé à des niveaux d'air de référence ambiants de 400 ppm ± 10 ppm CO2, le capteur atteindra sa précision opérationnelle après 25 heures de fonctionnement continu.
Quelles sont les exigences d'alimentation et de configuration du capteur ?

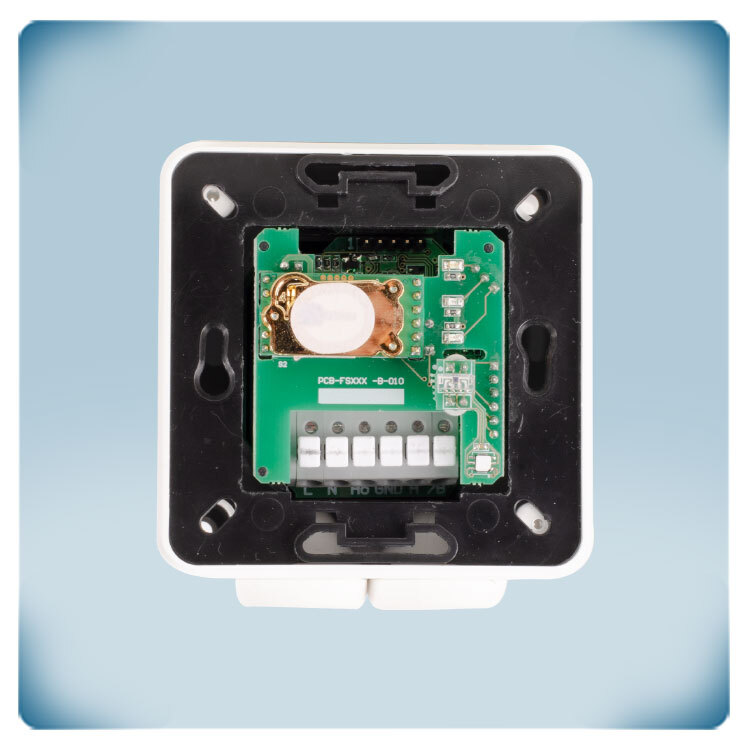

Ce capteur CVC n'a pas besoin de source d'alimentation externe, il nécessite uniquement une tension d'alimentation de 230 V CA. Les borniers à cage à ressort accélèrent l'installation et réduisent le câblage. Ils garantissent un contact fiable pour les fils solides ou multibrins et éliminent le besoin de maintenance de routine.
Ce capteur CVC n'a pas besoin de source d'alimentation externe, il nécessite uniquement une tension d'alimentation de 230 V CA. Les borniers à cage à ressort accélèrent l'installation et réduisent le câblage. Ils garantissent un contact fiable pour les fils solides ou multibrins et éliminent le besoin de maintenance de routine.
Très peu de configuration est nécessaire pour ce capteur. Une fois installé, il peut être utilisé presque immédiatement. La température et l'humidité relative dépendent souvent de la région et de la saison. Ces paramètres sont néanmoins ajustés aux valeurs appropriées lors de l'installation. Les autres paramètres par défaut seront compatibles avec la majorité des applications. Cependant, si nécessaire, ils peuvent également être modifiés à l'aide des registres Modbus correspondants. Par exemple, il est possible de choisir un type de sortie différent pour le rendre compatible avec d'autres unités : Modbus RTU ; 0-10 VCC ; 0-20 mA; 0-100% MLI (PWM). Vous pouvez choisir de désactiver une ou plusieurs valeurs de mesure et d'ajuster la luminosité des LED utilisées pour l'indication d'état. Une liste exhaustive de tous les paramètres programmables est fournie par le plan des registres Modbus.
Quelles sont les caractéristiques de protection et de montage du boîtier ?

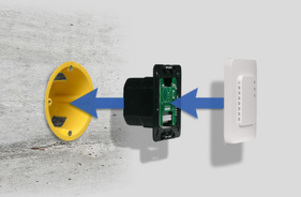

Le boîtier bénéficie d'une protection IP30 contre la pénétration de la poussière et de l'humidité. Il permet un montage en surface ou encastré. Il doit être protégé de la lumière directe du soleil pour des performances optimales. Ce capteur peut être monté à la fois sur un mur plat et dans une boîte de montage murale européenne standard. Lorsque le capteur est monté encastré, seule la plaque frontale sera visible sur le mur.
Le boîtier bénéficie d'une protection IP30 contre la pénétration de la poussière et de l'humidité. Il permet un montage en surface ou encastré. Il doit être protégé de la lumière directe du soleil pour des performances optimales. Ce capteur peut être monté à la fois sur un mur plat et dans une boîte de montage murale européenne standard. Lorsque le capteur est monté encastré, seule la plaque frontale sera visible sur le mur.
