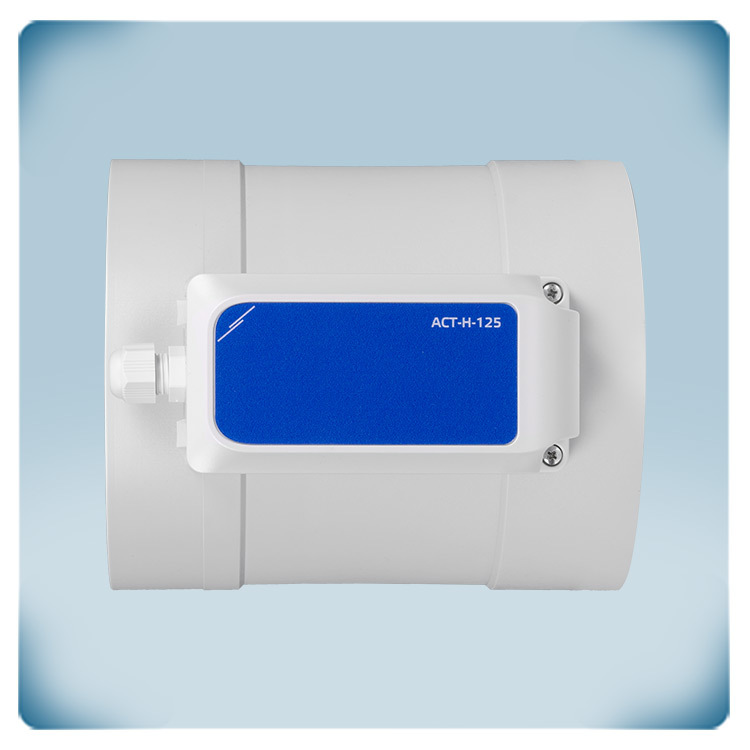

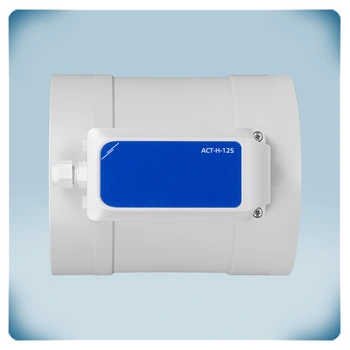

Registre motorisé circulaire | 125 mm
Description du produit
Un registre motorisé est un dispositif utilisé dans les systèmes de chauffage, ventilation et climatisation (CVC) pour réguler le débit d'air à l'intérieur des gaines de ventilation. Les registres sont cruciaux pour réguler le débit d'air vers différentes parties d'un bâtiment, assurant un contrôle de température approprié et une efficacité énergétique.

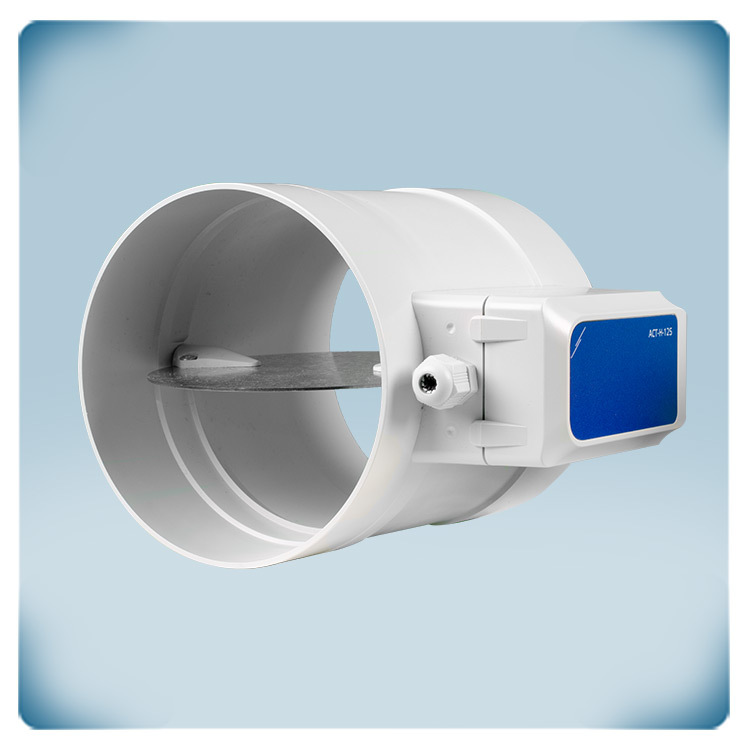

Ce registre est spécifiquement conçu pour s'adapter aux conduits d'un diamètre de 125 mm et sa tension d'alimentation est de 24 VCC, PoM. La position de la lame du registre peut être réglée via un signal 0-10 V ou via la communication Modbus RTU. La communication Modbus RTU peut être utilisée pour modifier la position minimale et maximale.

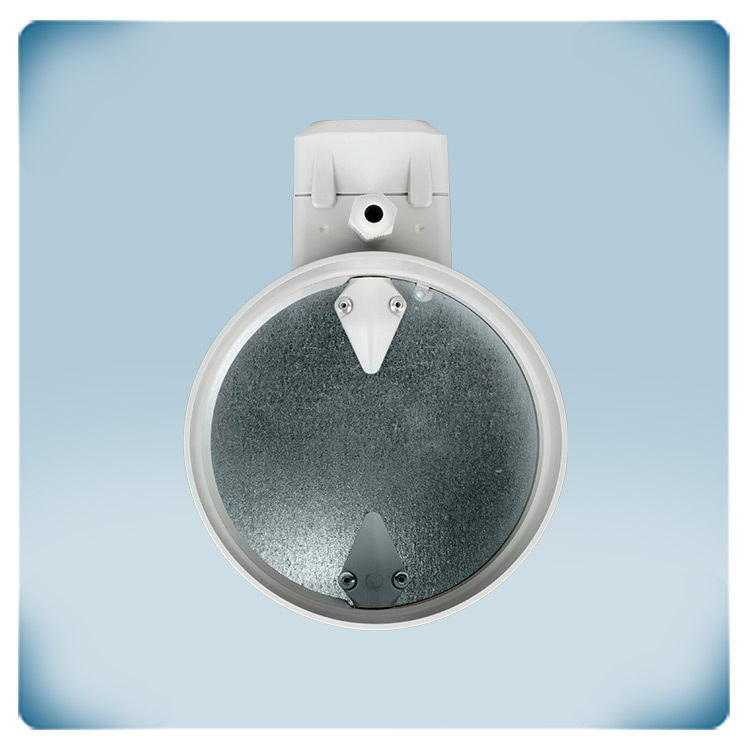

Afin d'éviter la fuite d'air, l'étanchéité à l'air du boîtier et de la lame du registre doit être assurée. Les fuites peuvent réduire l'efficacité du régulateur, augmenter les niveaux de bruit et également entraîner des courants d'air et de l'inconfort pour les occupants. C'est la raison pour laquelle, la lame du registre offre une étanchéité à l'air de classe 4 et l'étanchéité à l'air du boîtier est classée classe D selon la norme EN1751.
Ce registre circulaire a la capacité de réguler les débits d'air avec des vitesses comprises entre 0 et 10 m/s. Un moteur électrique est installé dans le registre pour permettre un contrôle automatisé. Généralement utilisés dans les systèmes CVC, ces registres contrôlent le débit d'air à des fins de chauffage et de refroidissement.
Spécifications et descriptions supplémentaires
Comment ce registre circulaire contribue-t-il à améliorer l'efficacité du système de conduits ?

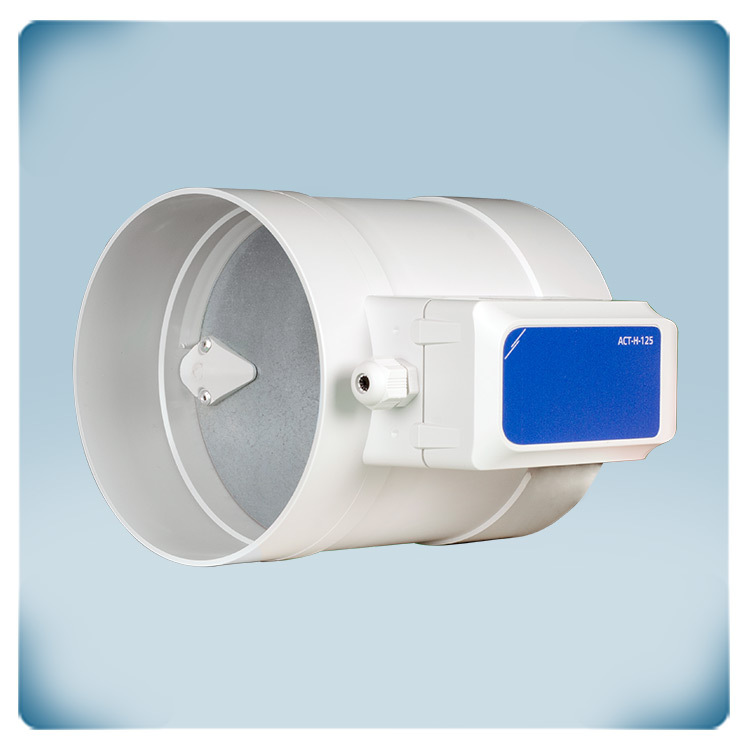

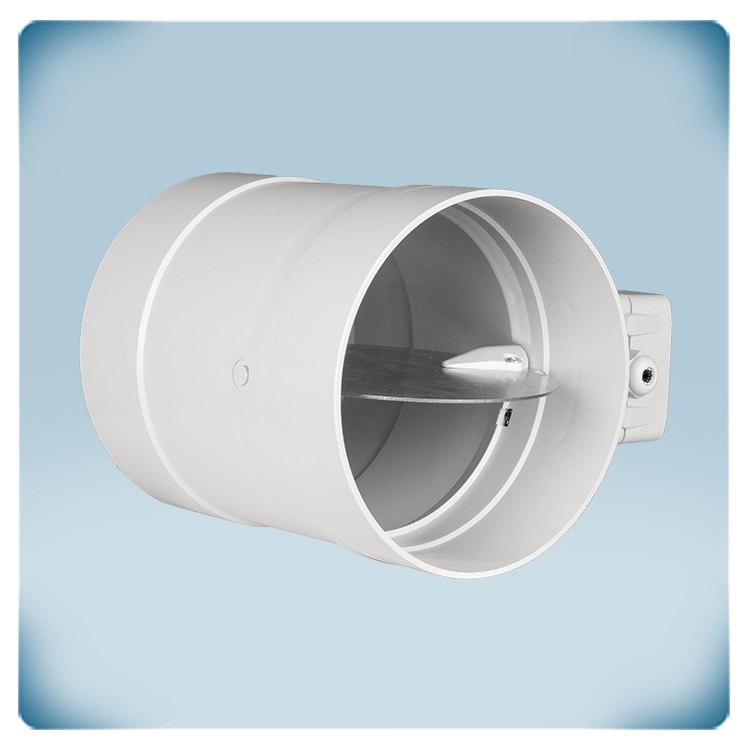

Ce registre circulaire peut être utilisé en combinaison avec des conduits circulaires standard d'un diamètre de 125 mm. Les conduits circulaires peuvent être insérés à l'intérieur du registre. Afin de garantir l'étanchéité à l'air du système, la transition entre le conduit et le registre doit être scellée avec du ruban d'aluminium. Le registre ne provoque pas de résistance d'air supplémentaire car les conduits peuvent être glissés dans le registre. Cela rend l'ensemble du système très efficace.
Comment effectuer le raccordement ?

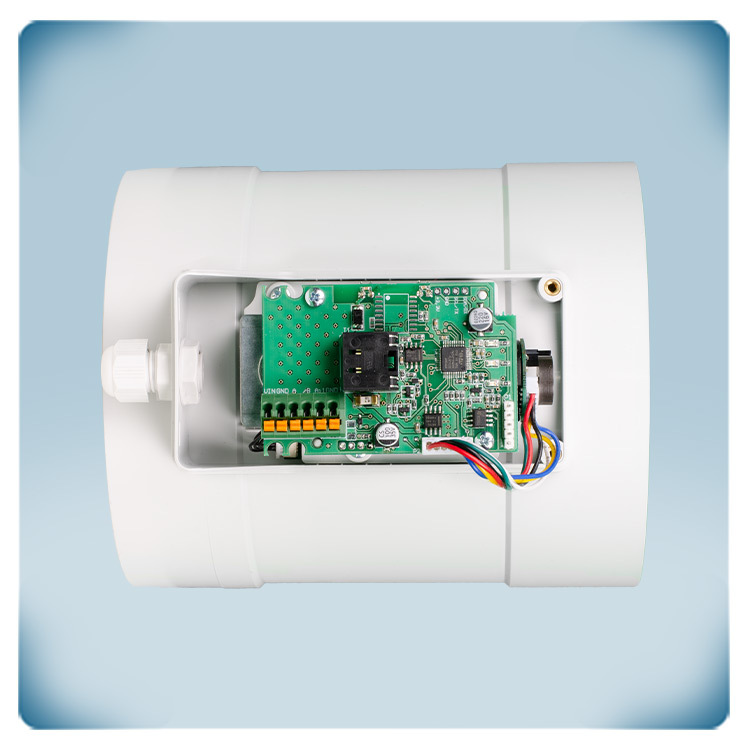

Un seul connecteur RJ45 suffit pour connecter ce registre motorisé ! L'actionneur intégré nécessite une tension d'alimentation de 24 VCC. La communication Modbus RTU et la tension d'alimentation 24 VDC peuvent être connectées via un câble UTP - c'est ce que l'on appelle Power over Modbus ou bien PoM. La position du clapet peut être contrôlée via la communication Modbus RTU. Pour faciliter le câblage, il est recommandable d'utiliser les alimentations Sentera 24 VCC avec connecteur RJ45. Ces alimentations offrent une protection contre les courts-circuits, les surcharges et les surtensions. Une tension d'alimentation de 24 VCC augmente la sécurité et la fiabilité de votre installation.
Si la communication Modbus RTU n'est pas disponible, la position du clapet peut être contrôlée via un signal 0-10 volts. Dans ce cas, le signal d'entrée analogique peut être connecté via le bornier. La tension d'alimentation 24 volts peut également être connectée via ce bornier. Veillez à ne pas raccorder la tension d'alimentation via le bornier et via la prise RJ45 simultanément!Pourquoi on dit qu'il est facile à utiliser ?
Ce registre motorisé ne nécessite aucune configuration. Une fois installé, il est prêt à l'emploi. Les paramètres par défaut convenant à la plupart des applications. Si nécessaire, les paramètres peuvent être ajustés via la communication Modbus RTU. Par exemple, la position minimale et maximale des lamelles du clapet peut être réglée via les réglages des paramètres. La carte des registres Modbus fournit un aperçu complet de tous les paramètres réglables.
Qu'est-ce qui rend le boîtier fiable ?
Le boîtier du registre est fabriqué en plastique r-ABS de haute qualité. Ce matériau est exceptionnellement résistant à la chaleur, très robuste et offre une bonne protection contre les impacts.
Ce registre motorisé ne nécessite aucune configuration. Une fois installé, il est prêt à l'emploi. Les paramètres par défaut convenant à la plupart des applications. Si nécessaire, les paramètres peuvent être ajustés via la communication Modbus RTU. Par exemple, la position minimale et maximale des lamelles du clapet peut être réglée via les réglages des paramètres. La carte des registres Modbus fournit un aperçu complet de tous les paramètres réglables.
Qu'est-ce qui rend le boîtier fiable ?
Le boîtier du registre est fabriqué en plastique r-ABS de haute qualité. Ce matériau est exceptionnellement résistant à la chaleur, très robuste et offre une bonne protection contre les impacts.
