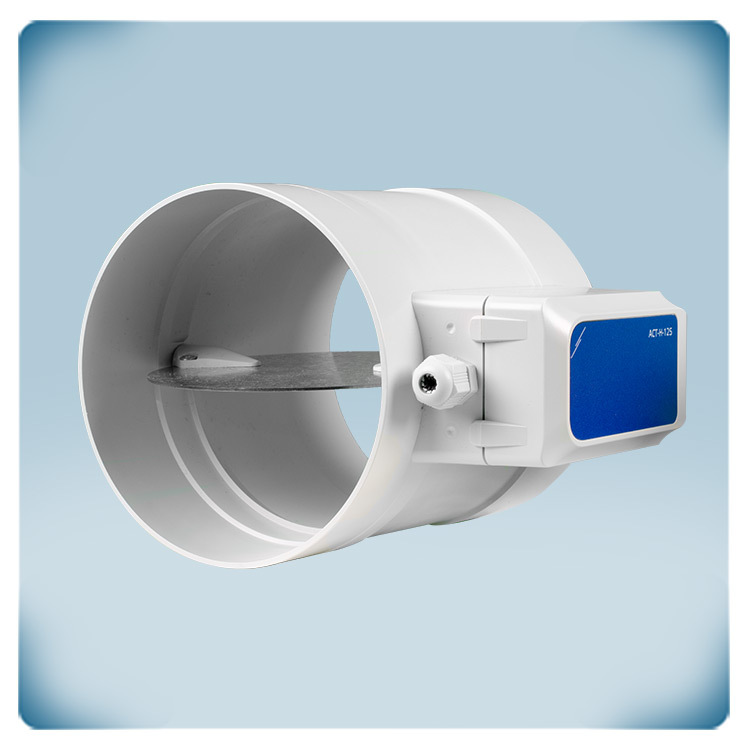

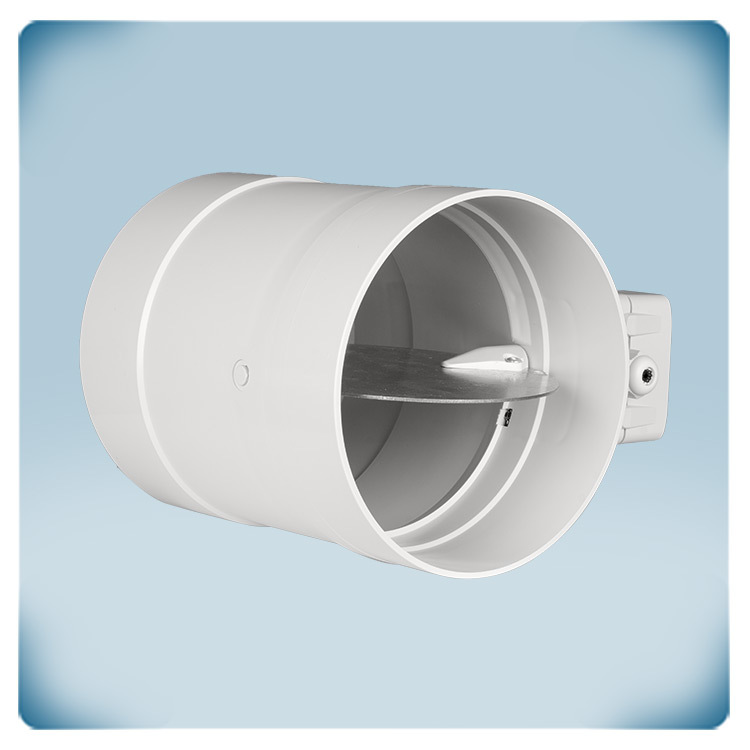

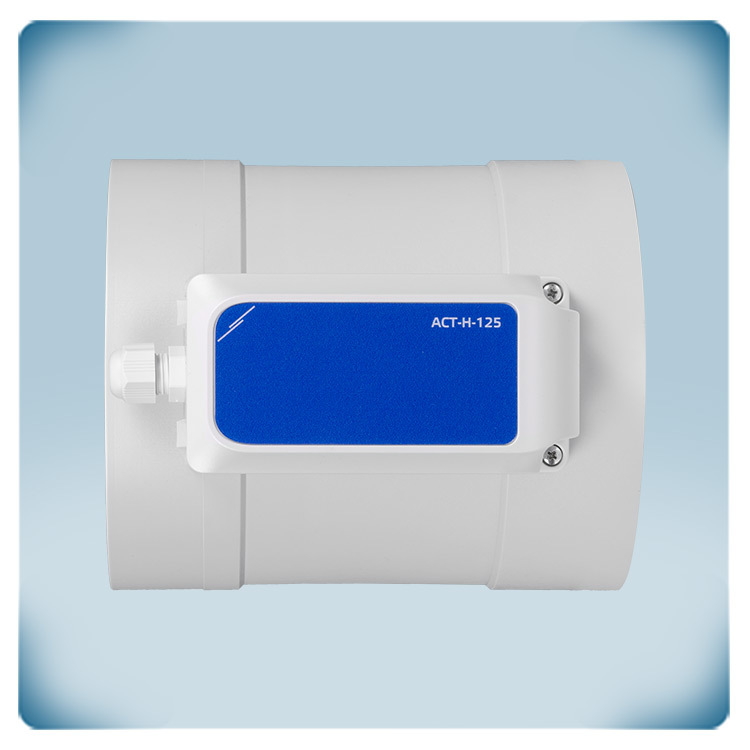

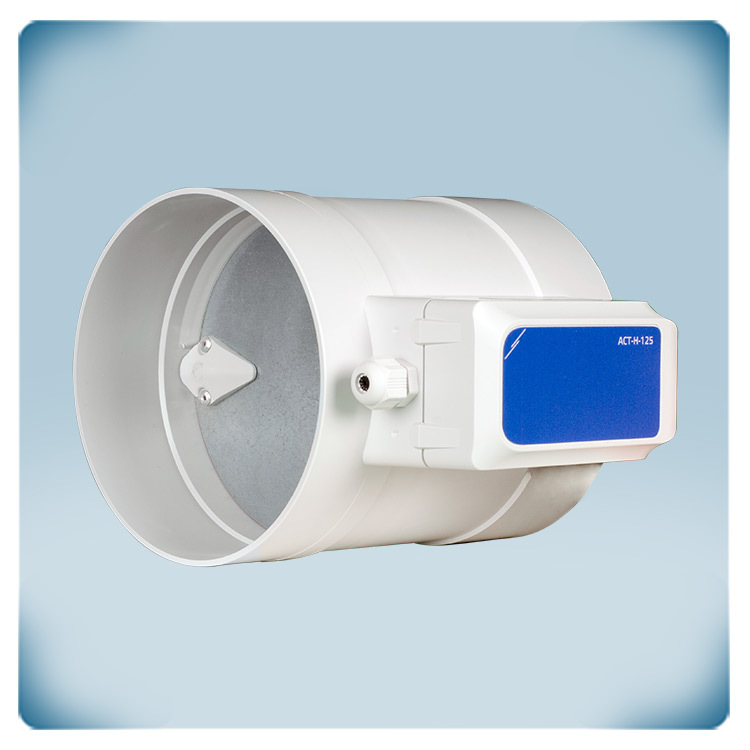

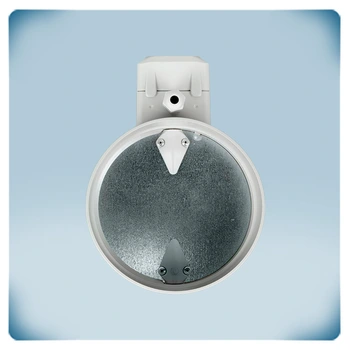

Моторизиран клапан за кръгли въздуховоди | 125 mm
Описание на продукта
Моторизиран клапан е устройство, което се използва в системите за отопление, вентилация и климатизация (ОВК), за да регулира въздушния поток в каналите. Клапите са от решаващо значение за регулирането на въздушния поток към различни части на сградата, като осигуряват правилен контрол на температурата и енергийна ефективност.
Този клапан е специално проектиран да се монтира в канали с диаметър 125 мм, а захранващото му напрежение е 24 VDC, PoM. Позицията на клапата може да се настройва чрез 0-10 V сигнал или чрез Modbus RTU комуникация. Комуникацията Modbus RTU може да се използва за промяна на минималната и максималната позиция.
За да се спре изтичането на въздух, е необходимо да се осигури херметичност на корпуса и на лопатката на клапата. Течовете могат да намалят ефективността на контролера, да повишат нивата на шум и да доведат до течения и дискомфорт за обитателите. Поради това, лопатката на клапата осигурява херметичност от клас 4, а херметичността на корпуса е класифицирана като клас D по EN1751.
Този кръгъл клапан има способността да регулира въздушни потоци със скорост между 0 и 10 m/s. В клапана е монтиран електрически мотор, за да се осигури автоматично управление. Обикновено се използват в ОВК системи, тези клапи контролират въздушния поток както за отопление, така и за охлаждане.
Допълнителни спецификации и описание
За какви канали е подходящ този кръгъл клапан?
Този кръгъл клапан може да се използва в комбинация със стандартни кръгли въздуховоди с диаметър от 125 мм. Клапанът може да се монтира на кръгли въздуховоди, което oзначава, че за да се осигури гарантирана работа на херметичността на системата, трябва да облепите пространството между въздуховода и клапана с алуминиево тиксо. Въздуховода приляга плътно към клапана, като това не позволява допълнително въздушно съпротивление. Това гарантира и безупречната работа на системата.
Този кръгъл клапан може да се използва в комбинация със стандартни кръгли въздуховоди с диаметър от 125 мм. Клапанът може да се монтира на кръгли въздуховоди, което oзначава, че за да се осигури гарантирана работа на херметичността на системата, трябва да облепите пространството между въздуховода и клапана с алуминиево тиксо. Въздуховода приляга плътно към клапана, като това не позволява допълнително въздушно съпротивление. Това гарантира и безупречната работа на системата.
Защо времето за монтаж е съкратено?
Достатъчен е само един RJ45 кабел за свързване на клапана! Нужно е 24 VDC напрежение за захранване на вграденото задвижващо устройство. Комуникацията по Modbus RTU и захранващото напрежение (24 VDC) могат да се свържат чрез един стандартен UTP кабел, който наричаме Power over Modbus или накратко PoM. С помощта на вградената комуникация по Modbus RTU можете да регулирате позицията на острието на клапана. Препоръчваме Ви да използвате захранващи модули с RJ45 конектор с цел улесняване на свързването. Тези захранващи модули осигуряват защита срещу късо съединение и претоварване. Захранващото напрежение осигурява допълнителни безопасност и надеждност за Вашата инсталация. Можете да регулирате позицията на клапана с помощта на входния сигнал от 0 до 10 волта, в случай че няма налична комуникация по Modbus RTU. В такъв случай, можете да свържете аналоговия вход с помощта на клемореда. Можете да свържете и захранващото напрежение чрез клемореда. Не свързвайте напрежението чрез клемореда и чрез RJ45 буксата едновеременно!
Достатъчен е само един RJ45 кабел за свързване на клапана! Нужно е 24 VDC напрежение за захранване на вграденото задвижващо устройство. Комуникацията по Modbus RTU и захранващото напрежение (24 VDC) могат да се свържат чрез един стандартен UTP кабел, който наричаме Power over Modbus или накратко PoM. С помощта на вградената комуникация по Modbus RTU можете да регулирате позицията на острието на клапана. Препоръчваме Ви да използвате захранващи модули с RJ45 конектор с цел улесняване на свързването. Тези захранващи модули осигуряват защита срещу късо съединение и претоварване. Захранващото напрежение осигурява допълнителни безопасност и надеждност за Вашата инсталация. Можете да регулирате позицията на клапана с помощта на входния сигнал от 0 до 10 волта, в случай че няма налична комуникация по Modbus RTU. В такъв случай, можете да свържете аналоговия вход с помощта на клемореда. Можете да свържете и захранващото напрежение чрез клемореда. Не свързвайте напрежението чрез клемореда и чрез RJ45 буксата едновеременно!
Лесен ли е за употреба?
Клапана не изисква конфигуриране! След като бъде инсталиран е готов за използване. Настройките по подразбиране са подходящи за повечето приложения. Настройките могат да бъдат направени чрез Modbus RTU в случай че е необходимо. Минималната и максималната позиция на острието на клапана може да се регулира чрез регистрите за съхранение (Holding registers). Картата с Modbus регистрите осигурява цялостен преглед на всички настройки.
Клапана не изисква конфигуриране! След като бъде инсталиран е готов за използване. Настройките по подразбиране са подходящи за повечето приложения. Настройките могат да бъдат направени чрез Modbus RTU в случай че е необходимо. Минималната и максималната позиция на острието на клапана може да се регулира чрез регистрите за съхранение (Holding registers). Картата с Modbus регистрите осигурява цялостен преглед на всички настройки.
Какъв е материалът на корпуса?
Корпусът на изделието е направен от висококачествена пластмаса (r-ABS). Материалът е устойчив срещу топлина и удари.
