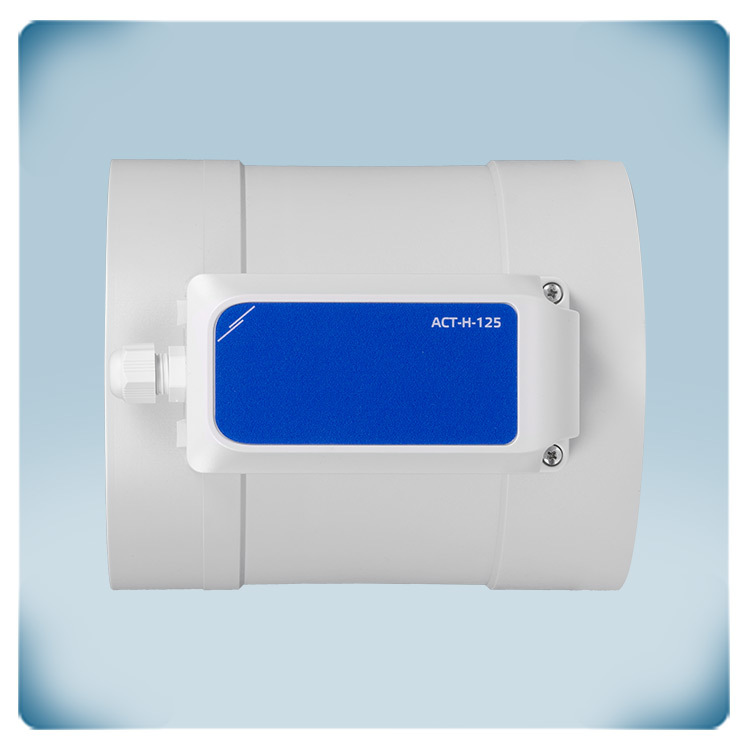

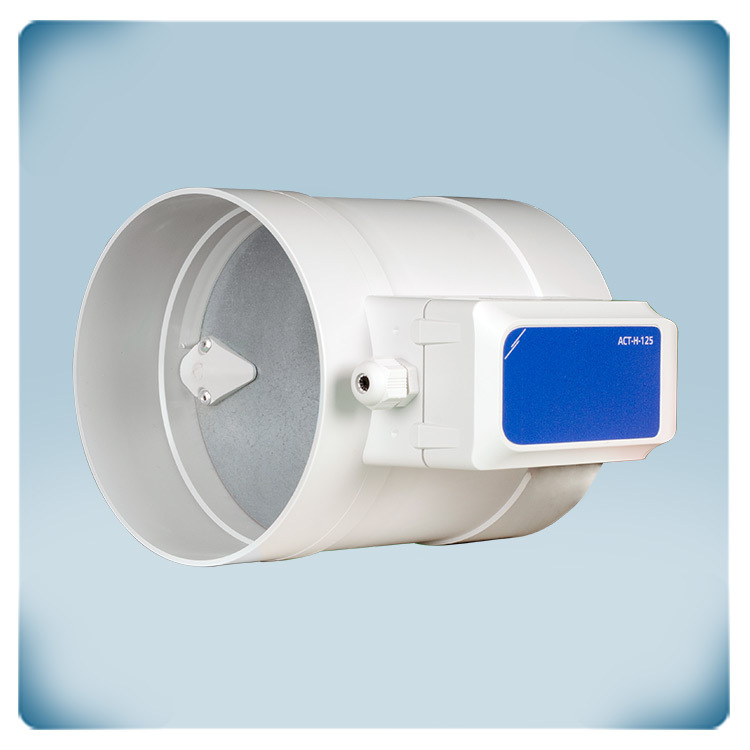

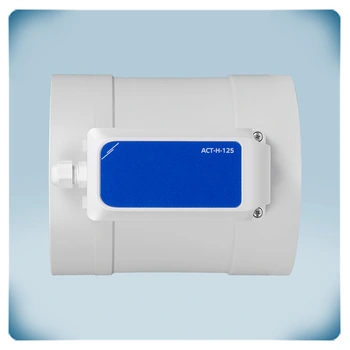

Okrągła przepustnica powietrza z napędem | 125 mm

Kod artykułu ACT-H-125
GTIN 14 5401003018316
Numer Introstata 84.81.80.85
Kategoria Okrągłe przepustnice z siłownikiem
Aktualne zapasy 5 szt.
Czas realizacji fabrycznej 5 Tydzień

Opis produktu

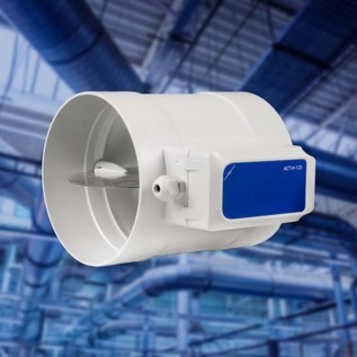

Przepustnica z napędem silnikowym to urządzenie stosowane w systemach ogrzewania, wentylacji i klimatyzacji (HVAC) do regulacji przepływu powietrza w kanałach. Przepustnice odgrywają kluczową rolę w regulacji przepływu powietrza do różnych części budynku, zapewniając odpowiednią kontrolę temperatury i efektywność energetyczną.

Przepustnica ta została specjalnie zaprojektowana do montażu w kanałach o średnicy 125 mm, a jej napięcie zasilania wynosi 24 VDC, PoM. Położenie przepustnicy można ustawić za pomocą sygnału 0-10 V lub poprzez komunikację Modbus RTU. Do zmiany położenia minimalnego i maksymalnego można wykorzystać komunikację Modbus RTU.

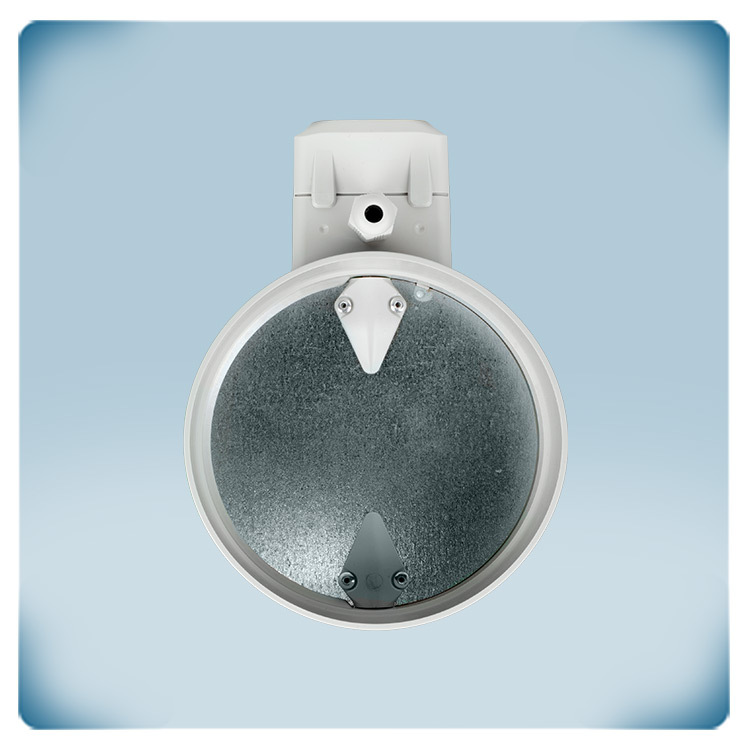

Aby zapobiec wyciekowi powietrza należy zadbać o szczelność obudowy i przegrody przepustnicy. Wyciek może zmniejszyć wydajność sterownika, zwiększyć poziom hałasu, a także może prowadzić do przeciągów i dyskomfortu dla mieszkańców. W tym celu przegroda przepustnicy zapewnia 4. klasę szczelności oraz szczelność obudowy, która zgodnie z EN1751 jest klasyfikowana w klasie D.

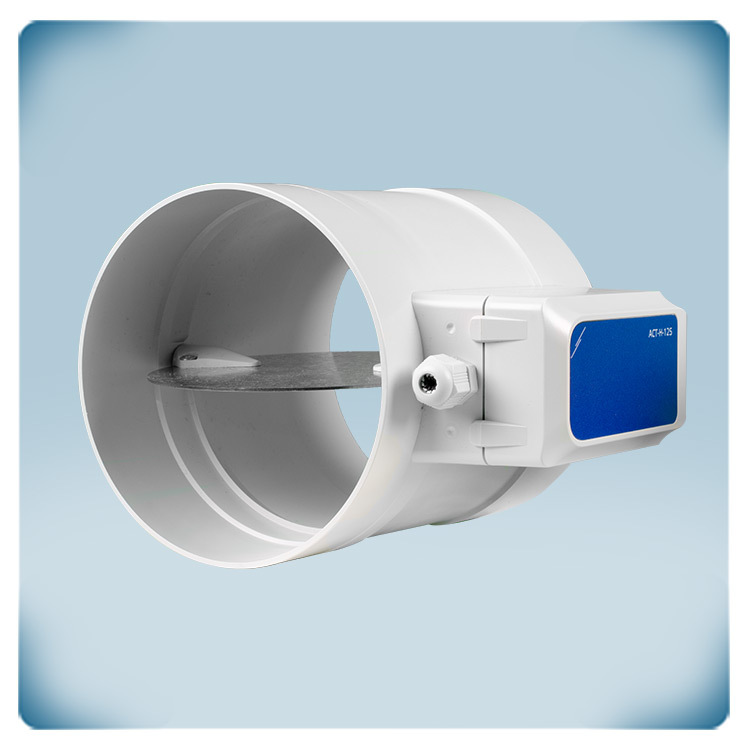

Ta okrągła przepustnica ma możliwość regulacji przepływów powietrza z prędkością od 0 do 10 m/s. W klapie zamontowany jest silnik elektryczny umożliwiający zautomatyzowane sterowanie. Przepustnice te, zwykle stosowane w systemach HVAC, kontrolują przepływ powietrza zarówno do celów ogrzewania, jak i chłodzenia.

Dodatkowe specyfikacje i opis


Jak ten przepust okrągły pomaga zwiększyć wydajność systemu kanałów?
Ten przepust okrągły można stosować w połączeniu ze standardowymi kanałami o przekroju okrągłym i średnicy 125 mm. Kanały można wsunąć bezpośrednio do wnętrza przepustu. Aby zapewnić szczelność układu, połączenie między kanałem a przepustem należy uszczelnić taśmą aluminiową. Dzięki temu, że kanały są wsuwane bezpośrednio w przepust, nie powoduje on dodatkowego oporu przepływu powietrza. To zwiększa ogólną wydajność całego systemu wentylacyjnego.

Jak podłączyć?
Do podłączenia tego przepustu z napędem wystarczy jedno złącze RJ45!

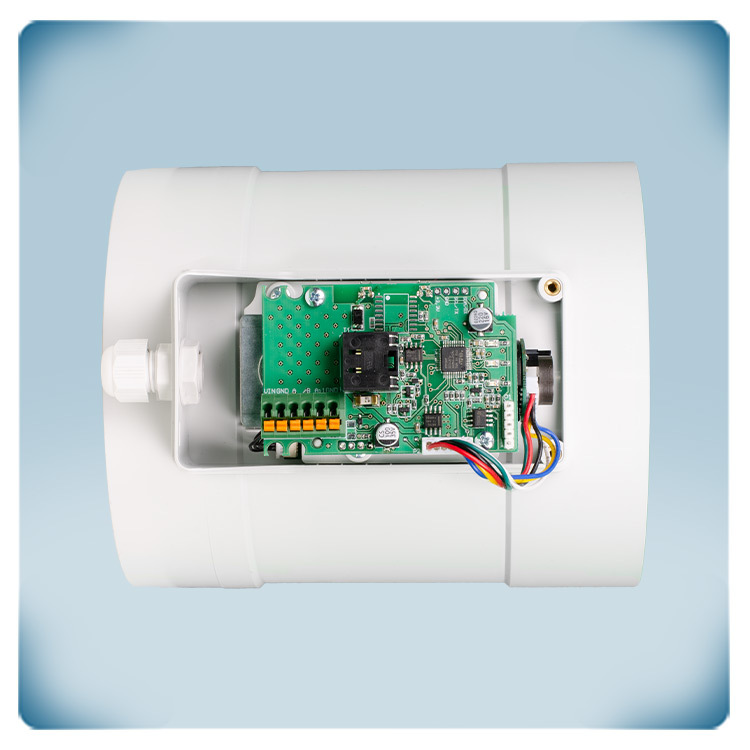

Wbudowany siłownik wymaga napięcia zasilania 24 V DC. Komunikacja Modbus RTU i zasilanie 24 V DC mogą być przesyłane jednym przewodem UTP — nazywamy to Power over Modbus, czyli PoM. Pozycją przepustnicy można sterować za pomocą komunikacji Modbus RTU.Dla ułatwienia okablowania zalecamy użycie zasilaczy Sentera 24 V DC z wtyczką RJ45. Te zasilacze oferują zabezpieczenia przed zwarciem, przeciążeniem i przepięciem. Zasilanie napięciem 24 V DC zwiększa bezpieczeństwo i niezawodność instalacji.Jeśli komunikacja Modbus RTU nie jest dostępna, pozycją przepustnicy można sterować za pomocą sygnału analogowego 0–10 V. W takim przypadku sygnał analogowy należy podłączyć przez blok zaciskowy. Zasilanie 24 V DC również można podłączyć przez ten blok.
Uwaga: Nie należy jednocześnie podłączać zasilania zarówno przez złącze RJ45, jak i przez blok zaciskowy!

Dlaczego to rozwiązanie jest proste w użyciu?
Ten przepust z napędem nie wymaga żadnej konfiguracji. Po zamontowaniu jest gotowy do pracy. Domyślne ustawienia będą odpowiednie dla większości zastosowań. W razie potrzeby można je zmienić za pomocą komunikacji Modbus RTU — na przykład ustawić minimalne i maksymalne położenie przepustnicy.
Mapa rejestrów Modbus zawiera pełny przegląd wszystkich możliwych do zmiany parametrów.

Co sprawia, że obudowa jest niezawodna?

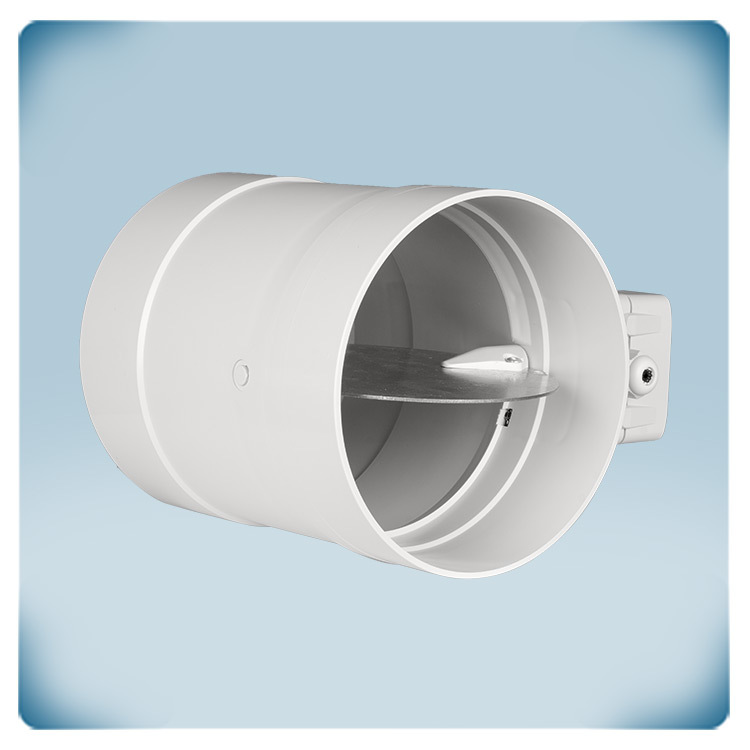

Obudowa przepustu wykonana jest z wysokiej jakości tworzywa r-ABS. Materiał ten cechuje się wyjątkową odpornością na wysokie temperatury, dużą wytrzymałością mechaniczną oraz dobrą odpornością na uderzenia.
