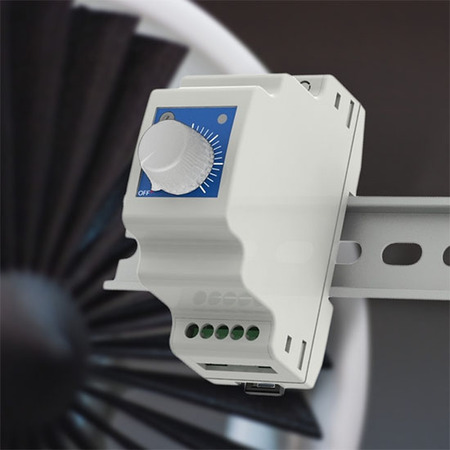

Variateur électronique 1,5 A | vitesse haute à basse | rail DIN
Description du produit
Ce variateur est conçu pour les moteurs monophasés à tension contrôlable avec un courant maximal de 1,5 A. Il régule la vitesse en ajustant la tension de sortie de 100 à 230 VCA.
La vitesse peut être ajustée manuellement de la position maximale à la position minimale via un bouton rotatif, qui comprend également une position Arrêt, ou bien OFF complète. Pour assurer un contrôle précis, la vitesse minimale peut être réglée finement à l’aide d’un trimmer interne.
Le variateur est conçu pour un montage sur rail DIN et dispose d'une LED verte pour indiquer son état de fonctionnement.
Spécifications et descriptions supplémentaires
Comment ce Variateur Contrôle-t-il Manuellement la Vitesse du Moteur CA ?
Ce variateur de vitesse de ventilateur industriel à commande manuelle régule la vitesse du moteur de maximum à minimum. Lorsque le bouton rotatif est en position Arrêt, ou bien OFF, le moteur n'est pas actif. En tournant le bouton dans le sens horaire, le moteur démarre à la vitesse maximale. En continuant de tourner dans le sens horaire, le moteur ralentit jusqu’au réglage de vitesse minimale.
Quels Types de Moteur Sont Compatibles avec ce Variateur ?
Le dispositif convient uniquement aux ventilateurs / moteurs à tension contrôlable, c'est-à-dire les ventilateurs AC. Ceux-ci fonctionnent sur un courant alternatif et convertissent le courant alternatif en énergie mécanique. Ce régulateur réduit la tension fournie aux ventilateurs via un contrôle par angle de phase en utilisant la technologie TRIAC. Si vous n'êtes pas certain de votre type de moteur, nous vous conseillons fortement de lire attentivement sa documentation d'accompagnement ou de contacter le fabricant du moteur.
Comment la Vitesse Minimale du Moteur Est-elle Ajustée et Optimisée ?
La vitesse minimale du moteur est ajustable via le trimmer sur la façade dans la plage de 20 à 70 % de la tension d'alimentation. En règle générale, la tension minimale du moteur est ajustée pour éviter le blocage du moteur à basse vitesse. Le trimmer est ajusté de manière à ce que le moteur ne s'arrête pas en raison des variations de tension du secteur. De plus, lorsque le moteur fonctionne à très faible régime, des phénomènes accrus de ronflement et de bourdonnement peuvent apparaître.
La position Arrêt (OFF) du contrôleur peut-elle être désactivée ?
La position Arrêt (OFF), peut être désactivée en raccordant la tension d’alimentation 230 VAC à la sortie non régulée, c’est-à-dire aux bornes L1 et N prévues pour cette sortie. Dans ce cas, le moteur fonctionne dès que l’alimentation est présente. Si vous souhaitez maintenir la position Arrêt (OFF) active, raccordez l’alimentation aux bornes L et N, comme dans la configuration standard.
La position Arrêt (OFF), peut être désactivée en raccordant la tension d’alimentation 230 VAC à la sortie non régulée, c’est-à-dire aux bornes L1 et N prévues pour cette sortie. Dans ce cas, le moteur fonctionne dès que l’alimentation est présente. Si vous souhaitez maintenir la position Arrêt (OFF) active, raccordez l’alimentation aux bornes L et N, comme dans la configuration standard.
Quel est le But et l'Application de la Sortie Non Régulée ?
Si la tension d'alimentation est connectée à L et N, la sortie non régulée est active quand le moteur est en fonctionnement. La sortie non régulée peut être utilisée pour contrôler des dispositifs externes. Elle est destinée aux applications ne nécessitant ni régulation de haute précision ni faible taux d’ondulation, telles que les voyants LED d’état de fonctionnement, les relais externes, les solénoïdes, les servomoteurs de registres ou tout autre équipement utilisé pour des charges non critiques. Lorsque le ventilateur cesse de fonctionner, le dispositif externe est automatiquement désactivé. Lorsque le ventilateur fonctionne, le dispositif externe est activé. Étant donné que cette sortie est soit Marche (230 Volt) soit Arrêt (0 Volt), elle est dite « sortie non régulée ».
Comment l'Indicateur LED Affiche-t-il l'État de Fonctionnement ?
La LED verte indique l'état de fonctionnement. En condition de fonctionnement normal du moteur, la LED est allumé.
Plusieurs Moteurs Peuvent-ils Être Connectés à un Seul Régulateur ?
Il est bien possible de connecter plusieurs moteurs au régulateur tant que la limite de courant n'est pas dépassée. Dans ce cas, tous fonctionneront à la même vitesse.
Quelles sont les Directives d'Installation et les Caractéristiques du Boîtier ?
Ce variateur de vitesse de ventilateur est conçu pour être monté sur un rail DIN à l'intérieur d'une armoire d'équipement – la solution parfaite pour les équipements de contrôle industriel. Les rails DIN sont des rails métalliques conformes aux normes de l'industrie et sont utilisés pour monter des équipements de traitement industriels. L'électronique sur rail DIN existe depuis longtemps et devient de plus en plus populaire dans les applications industrielles dans beaucoup d'industries. Le boîtier bénéficie d'un indice de protection IP30 contre la pénétration de saleté et de poussière.
