Transmetteur température | humidité, alimentation 24 VCC
Description du produit

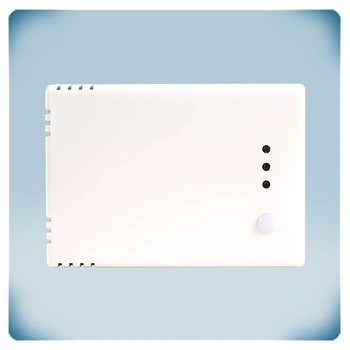

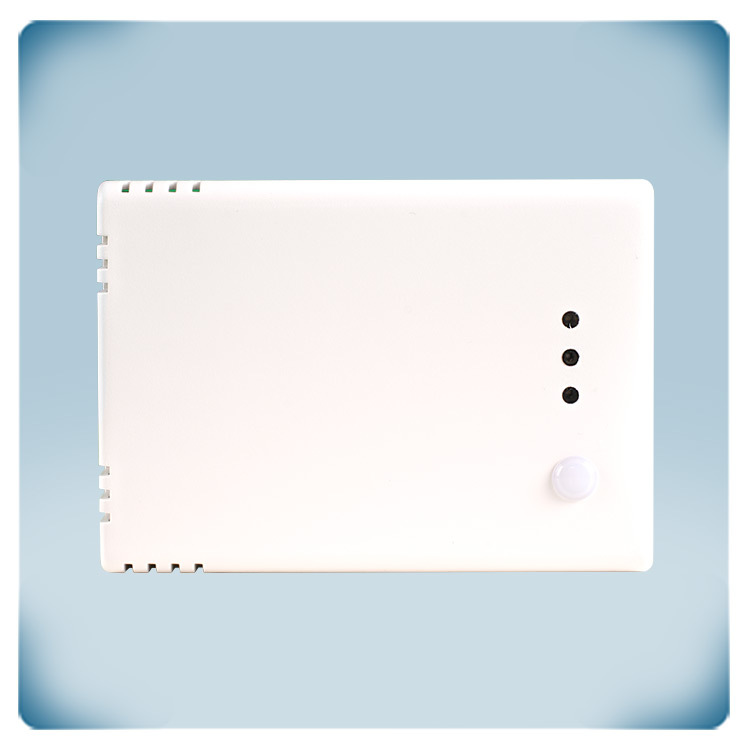

La RSTHX-3 est un transmetteur d'ambiance polyvalent conçu pour mesurer la température, l'humidité relative et la luminosité ambiante. Il offre des plages de température et d'humidité sélectionnables pour s'adapter à divers besoins.
Ce transmetteur fournit des options de sortie et de communication flexibles, transmettant les valeurs via trois sorties analogiques (0-10 V par défaut, ajustables) et Modbus RTU. Tous les paramètres sont accessibles via l'interface Modbus RTU (RS485). Il fonctionne sur 24 VCC.
Équipée d'un capteur de luminosité ambiante, la série RSTHX-3 peut contrôler la ventilation en fonction de l'occupation. Elle comporte des niveaux de luminosité ajustables pour les modes "actif" et "veille", et l'intensité des LEDs indicatrices de statut peut également être personnalisée.
Les transmetteurs sont adaptés à une utilisation en intérieur avec un indice de protection IP30. Ils fonctionnent à des températures allant de 0 à 50 °C et une humidité relative de 0 à 95% HR (sans condensation).
La série RSTHX-3 est une solution précise, flexible et intelligente pour la régulation de l'environnement intérieur, idéale pour les applications CVC, ainsi que pour les bâtiments résidentiels et commerciaux.
Spécifications et descriptions supplémentaires
Pourquoi Mesure-t-on la Température et l'Humidité Relative ?

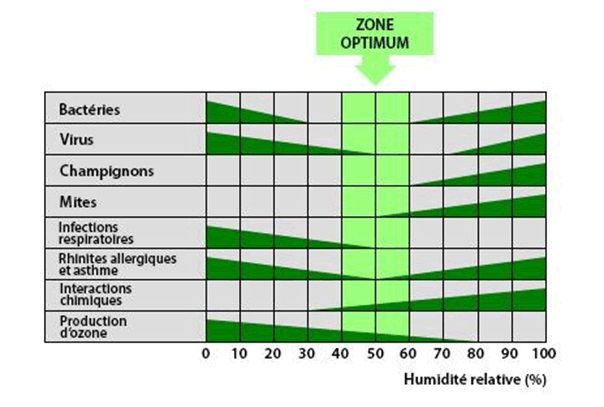

La température et l'humidité relative ont un impact significatif sur le confort et le bien-être des humains. L'air sec pourrait mener à l'irritation physique et à l'inconfort. Par ailleurs, une humidité relative excessive cause de la condensation sur les fenêtres, les murs et les plafonds qui sont plus froids que l'air, ce qui peut potentiellement endommager les matériaux de construction et entraîner des odeurs désagréables dans les espaces mal ventilés.
La température et l'humidité relative ont un impact significatif sur le confort et le bien-être des humains. L'air sec pourrait mener à l'irritation physique et à l'inconfort. Par ailleurs, une humidité relative excessive cause de la condensation sur les fenêtres, les murs et les plafonds qui sont plus froids que l'air, ce qui peut potentiellement endommager les matériaux de construction et entraîner des odeurs désagréables dans les espaces mal ventilés.
Comment Monter le Transmetteur et Quelles sont ses Exigences en Matière d'Alimentation et de Câblage ?
Le transmetteur est destiné à être monté sur un mur ou sur une surface plane en intérieur. Les trous de montage s'adaptent aux boîtiers d'encastrement muraux européens standard. Deux vis sont nécessaires afin de fixer le transmetteur au boîtier d'encastrement mural. Le boîtier du transmetteur recouvrira entièrement le boîtier d'encastrement mural.

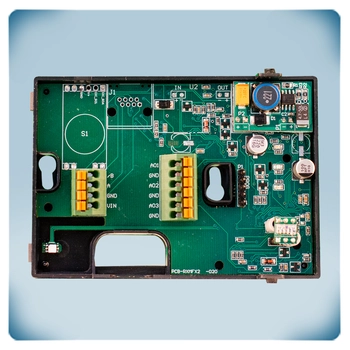

La tension d'alimentation est de 24 VCC, destinée à une connexion à 4 fils. Compte tenu le fait que les bornes de masse de l'alimentation (V-) et de la sortie (GND) ne sont pas connectées en interne, un câble à 4 fils est alors requis pour raccorder ce transmetteur. Les borniers à ressort réduisent le temps de câblage et d'installation. Ils éliminent le besoin de maintenance de routine et garantissent un contact fiable pour les fils rigides ou souples.
Quels Paramètres ce Transmetteur d'Ambiance Mesure-t-il, et Comment ses Sorties sont Configurées ?
Ce transmetteur d'ambiance est destiné à la mesure de la température, de l'humidité relative et de la luminosité ambiante. Une petite configuration est requise ; le transmetteur peut être utilisé presque immédiatement après son installation. La température et l'humidité relative sont fréquemment affectées par la région et la saison. Ces paramètres sont réglés aux valeurs correctes lors de l'installation.
Ce transmetteur d'ambiance est destiné à la mesure de la température, de l'humidité relative et de la luminosité ambiante. Une petite configuration est requise ; le transmetteur peut être utilisé presque immédiatement après son installation. La température et l'humidité relative sont fréquemment affectées par la région et la saison. Ces paramètres sont réglés aux valeurs correctes lors de l'installation.
Le transmetteur dispose de trois sorties analogiques. Les trois sorties possèdent une fonction de remplacement (overwrite function) qui peut être activée via Modbus RTU. Le type de sortie est défini sur 0-10 V par défaut, mais différents types de sortie sont disponibles, notamment 0-10 VDC, 0-20 mA, 0-100% PWM ou Modbus RTU.

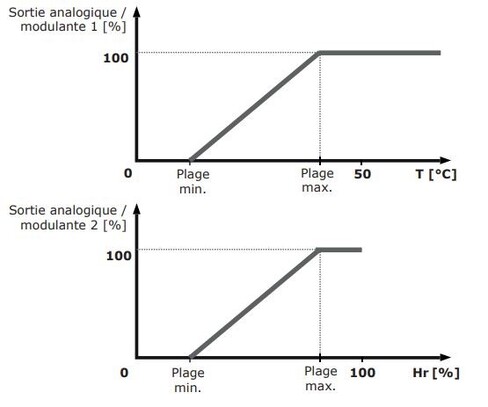

Chacune d'elles transmet l'une des valeurs mesurées (température / humidité). Par exemple, le réglage par défaut de la sortie 1 transmettra 0 V à 0 °C et 10 V à 50 °C.
La valeur de chaque sortie change proportionnellement à la température et / ou à l'humidité relative mesurée.
Une indication visuelle de la température est disponible via les LEDs verte, jaune et rouge. La LED verte indique que la température se situe dans la plage. La LED jaune indique que la température entre dans la plage d'alerte. La LED rouge indique une chaleur ou un froid extrêmes. Les LEDs peuvent également être utilisées pour afficher l'humidité relative.
Les sorties analogiques et Modbus RTU donnent toutes deux accès à la température et à l'humidité relative mesurées. Le point de rosée est calculé à l'aide des valeurs mesurées et est accessible via Modbus RTU. Le transmetteur de luminosité ambiante peut être utilisé dans des applications pour commander le système de ventilation en fonction de l'occupation de la pièce. Le niveau de luminosité ambiante est accessible via Modbus RTU. L'intensité lumineuse des LEDs utilisées pour l'indication d'état peut être ajustée.
Quelles sont la Qualité de Fabrication, la Durabilité et les Considérations Environnementales pour le Transmetteur ?
Fabriqué en Europe. Chaque transmetteur est étalonné et testé dans notre usine.
Des éléments et des composants de transmetteur de haute qualité sont utilisés, ce qui assure une stabilité et une précision à long terme.
Le boîtier offre une protection IP30 contre la pénétration de poussière et d'humidité.
Afin de garantir une performance optimale, le transmetteur doit être protégé de la lumière directe du soleil.
