Transmetteur encastré qualité air | sortie simple, VCC
Description du produit
Ce capteur est un appareil polyvalent qui mesure la température, l'humidité relative, la qualité de l'air (TVOC) et les niveaux de lumière ambiante. Son boîtier unique permet à la fois le montage encastré et en surface.
Fonctionnant sur une alimentation 24 V DC, il utilise une seule sortie analogique pour contrôler un ventilateur EC, un régulateur de vitesse de ventilateur AC ou un servomoteur de registre en fonction des valeurs mesurées. Le signal de sortie est sélectionnable, avec une valeur par défaut de 0-10 V. Toutes les mesures et les réglages sont entièrement ajustables via la communication Modbus RTU.
L'élément capteur TVOC est remplaçable, ce qui simplifie la maintenance, et le capteur de lumière ambiante permet un contrôle de la ventilation basé sur l'occupation.
Spécifications et descriptions supplémentaires
Qu'est-ce que le VOC et comment le capteur doit-il être positionné ?

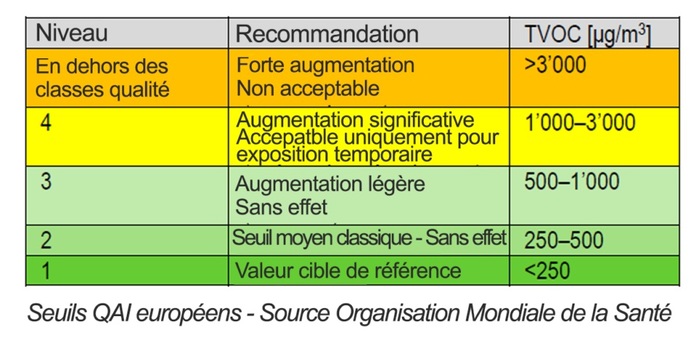

Mesurer les Composés Organiques Volatils (VOC) dans une pièce est important pour évaluer la qualité de l'air intérieur, car des niveaux élevés de VOC peuvent être nocifs pour la santé humaine. Les VOC sont émis par diverses sources telles que les peintures, les produits de nettoyage, les meubles, et plus encore. Placez le moniteur de VOC dans la pièce que vous souhaitez mesurer. Il est important de le positionner là où il peut fournir un échantillon représentatif de l'air dans la pièce. Évitez de le placer trop près des sources potentielles de VOC (par exemple, des murs fraîchement peints) ou près des fenêtres ou des portes où l'air extérieur peut influencer les mesures. Laissez le moniteur fonctionner pendant un certain temps pour se stabiliser et fournir des lectures précises.
Comment le capteur indique-t-il la qualité de l'air et les autres valeurs ?
Les LED verte, jaune et rouge sur ce contrôleur de capteur CVC fournissent une claire indication visuelle du niveau de TVOC. La LED verte indique que le niveau de TVOC est dans les limites acceptables et que l'apport d'air frais est suffisant. La LED jaune s'allume lorsque le niveau de TVOC entre dans la plage d'alerte. La couleur rouge indique que le niveau de TVOC est hors plage ou que l'apport d'air frais est insuffisant. L'une des autres valeurs mesurées (température ou humidité relative) peut également être indiquée par les indicateurs LED. Modbus RTU donne accès à la température mesurée, à l'humidité relative, au TVOC, au point de rosée et au niveau de lumière ambiante.
Comment le capteur contrôle-t-il le système CVC ?
La sortie de ce capteur peut contrôler directement un ventilateur EC, un régulateur de vitesse de ventilateur AC ou un servomoteur de registre. La valeur de sortie varie proportionnellement en fonction de la température, de l'humidité et de la concentration de TVOC mesurées. Lorsqu'un plus grand apport d'air frais est requis, le capteur augmente la vitesse du ventilateur ou ouvre le registre.
Quelles sont les exigences d'alimentation électrique et de câblage du capteur ?

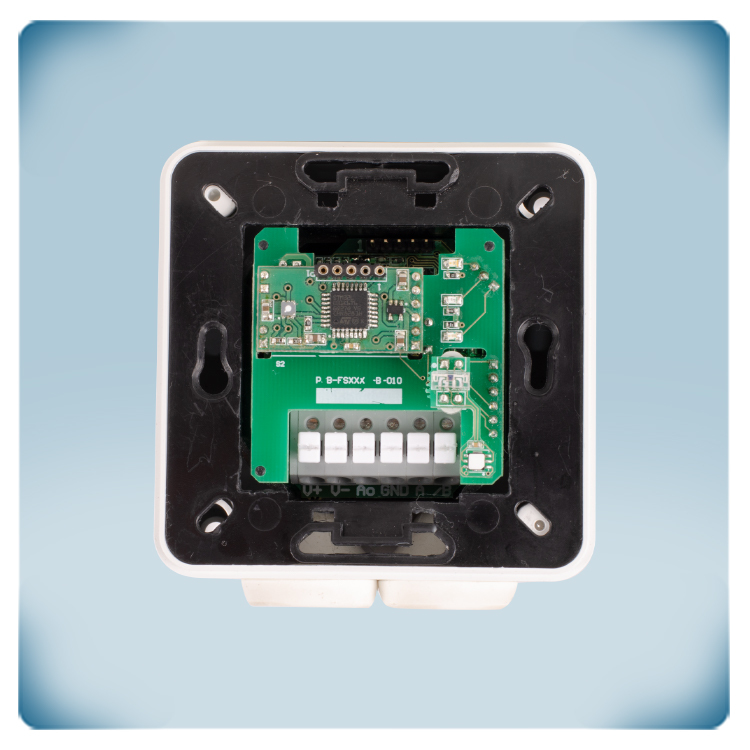

Les borniers à ressort raccourcissent le temps de câblage et d'installation. Ils éliminent le besoin d'entretien régulier et garantissent un contact fiable pour les fils pleins ou toronnés. La tension d'alimentation est de 24 V DC. Les bornes de masse de l'alimentation (V-) et de la sortie (GND) ne sont pas connectées en interne. Cela signifie qu'un câble à 4 fils est requis pour connecter ce capteur. La plupart des alimentations 24 V DC disposent d'une protection contre les courts-circuits, les surcharges et les surtensions. Une tension d'alimentation 24 V DC améliore la sécurité et la fiabilité de votre installation.
Quelles options de montage sont disponibles pour le capteur ?
Ce capteur peut être monté sur un mur, sur une surface plane ou dans une boîte d’encastrement murale standard européenne. Lorsqu’il est encastré, seule la plaque frontale reste visible sur le mur.
Ce capteur peut être monté sur un mur, sur une surface plane ou dans une boîte d’encastrement murale standard européenne. Lorsqu’il est encastré, seule la plaque frontale reste visible sur le mur.
Comment l'installation et les réglages du capteur sont-ils effectués ?
Ce capteur ne nécessite que très peu de configuration. Il est presque directement utilisable une fois qu'il a été installé. La température et l'humidité relative sont souvent spécifiques à la région et à la saison. La présence de VOC dépend des sources et des activités spécifiques qui ont lieu dans un environnement particulier. Ces paramètres sont néanmoins ajustés aux valeurs correctes pendant l'installation. Les autres réglages par défaut conviendront à la plupart des applications. De toute façon, si nécessaire, ils peuvent être ajustés via les registres Modbus respectifs. Un type de sortie différent, par exemple, peut être sélectionné pour le rendre compatible avec d'autres appareils : 0-10 V DC; 0-20 mA; 0-100% PWM; Modbus RTU. Les niveaux de lumière des LED utilisées pour l'indication d'état sont ajustables, il est possible de choisir de désactiver une ou plusieurs valeurs de mesure. La table des registres Modbus fournit une liste exhaustive de tous les réglages programmables.
Comment la qualité et la durabilité du capteur sont-elles assurées ?
Ce capteur CVC est fabriqué en Europe. Chaque capteur est calibré et testé dans notre usine. Dans un cas peu probable de défaillance de l'élément capteur TVOC, ce module peut être remplacé. On utilise des éléments capteurs et des composants de haute qualité, ce qui à son tour garantit la stabilité et la précision à long terme de ce transmetteur CVC.
