Declaración conformidad CE
Sensor de temperatura y humedad relativa | 24 VDC
Descripción de producto
La temperatura, la humedad relativa y el nivel de luz ambiental son medidos por este transmisor de sala. El punto de rocío se calcula utilizando las mediciones de temperatura y humedad relativa. El voltaje de alimentación es de 24 V DC. Los valores medidos se comunican a través de tres salidas analógicas y Modbus RTU. El tipo de salida está configurado por defecto a 0–10 V. Hay disponibles varios tipos de salida.
El sensor de luz ambiental puede utilizarse en muchas aplicaciones para controlar el sistema de ventilación en función de la ocupación de la sala. Todas las configuraciones pueden modificarse mediante Modbus RTU. La intensidad luminosa de los LED utilizados para la indicación de estado también se puede ajustar.
Especificaciones y descripción adicionales
¿Por qué medimos la temperatura y la humedad relativa?
La temperatura y la humedad relativa tienen un impacto directo en el bienestar y confort de los residentes. El aire seco causa piel seca y ojos irritados. Niveles de humedad relativa demasiado altos provocarán la formación de condensación en ventanas, paredes y techos más fríos que el aire, lo que puede dañar los materiales de construcción y generar olores en espacios mal ventilados.
¿Cómo funciona?
El RSTHF-3 mide la temperatura, la humedad relativa y la luz ambiental. Las mediciones de temperatura y humedad se utilizan para calcular el punto de rocío. El sensor tiene tres salidas. Cada una de estas salidas transmite uno de los valores medidos (temperatura / humedad). Por ejemplo, la configuración predeterminada de la salida 1 transmitirá 0 V a 0 °C y 10 V a 50 °C. En proporción a la temperatura y/o humedad relativa medida, el valor de cada salida cambia. La salida 1, de manera predeterminada, proporciona la temperatura medida, y la salida 2 proporciona la humedad relativa. La salida 3 puede transmitir la temperatura o la humedad relativa, pero está inactiva por defecto. Las 3 salidas tienen una función de sobrescritura que se puede activar mediante Modbus RTU. Si está activa, por ejemplo, por la noche, la ventilación se controlará en función de los datos mencionados en los registros Modbus correspondientes y no en función de la temperatura o humedad medida.
Visualización local
Los LED verdes, amarillos y rojos en este transmisor HVAC proporcionan una indicación visual clara de la temperatura. El LED verde indica que la temperatura está dentro del rango. El LED amarillo se enciende cuando la temperatura alcanza el rango de alerta. El rojo indica temperaturas extremas. Los LED también se pueden usar para mostrar la humedad relativa. Las salidas analógicas y Modbus RTU proporcionan acceso tanto a la temperatura medida como a la humedad relativa. A través de Modbus RTU, se puede acceder al punto de rocío y al nivel de luz ambiental.
Montaje en superficie
Este sensor puede montarse en una pared o en una superficie en el interior. Los agujeros de montaje están diseñados para adaptarse a cajas de montaje en pared estándar europeas. Se requieren dos tornillos para asegurar el sensor a la caja de montaje en pared. El alojamiento del sensor rodeará completamente la caja de montaje en pared.

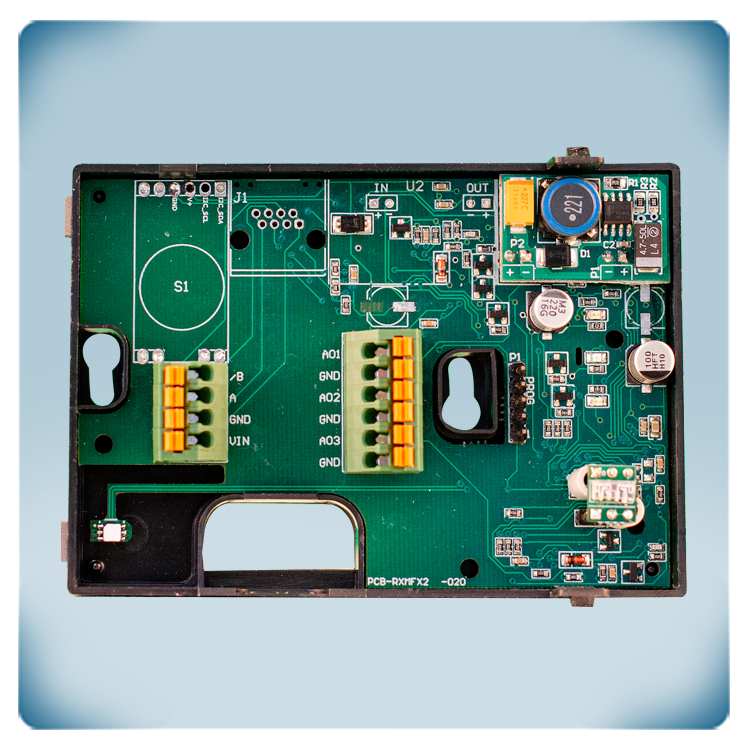

Conexión de 4 cables
Los bloques de terminales con sujeción a jaula simplifican el cableado y la instalación. Eliminan la necesidad de mantenimiento rutinario y aseguran un contacto confiable para cables sólidos o trenzados. El voltaje de alimentación es de 24 V DC. Los terminales de tierra de la fuente de alimentación (V-) y de salida (GND) no están conectados internamente. Esto significa que la conexión de este sensor requerirá el uso de un cable de 4 hilos. La mayoría de las fuentes de alimentación de 24 V DC incluyen protección contra cortocircuitos, sobrecargas y sobretensiones. Un voltaje de alimentación de 24 V DC mejora la seguridad y la confiabilidad de su instalación.
Fácil de usar
Este sensor requiere poca configuración. Se puede utilizar casi inmediatamente una vez instalado. La temperatura y la humedad relativa son parámetros que varían según la región y la temporada. Estos parámetros aún se ajustan a los valores correctos durante la instalación. Los demás valores predeterminados probablemente serán adecuados para la mayoría de las aplicaciones. Sin embargo, también se pueden ajustar a través de los registros Modbus respectivos si es necesario. Para hacerlo compatible con otros dispositivos, por ejemplo, hay una opción entre diferentes tipos de salida, como 0-10 VDC, 0-20 mA, 0-100 % PWM o Modbus RTU. Los LED utilizados para la indicación de estado también tienen niveles de luz ajustables. Una lista exhaustiva de todos los ajustes programables se proporciona en el mapa de registros Modbus.
Alta calidad
Este transmisor HVAC está fabricado en Europa. Cada sensor es calibrado y probado en nuestra fábrica. Utilizamos elementos y componentes de sensor de alta calidad. Esto garantiza la estabilidad y precisión a largo plazo de este transmisor HVAC. El alojamiento ofrece una protección IP30 contra la entrada de polvo y humedad. Para garantizar un rendimiento óptimo, el sensor debe estar protegido de la luz solar directa.
