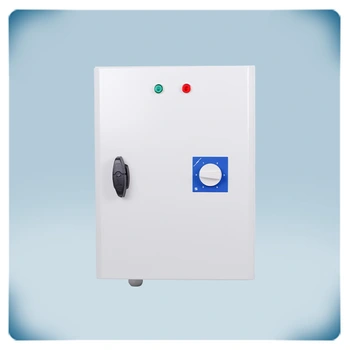

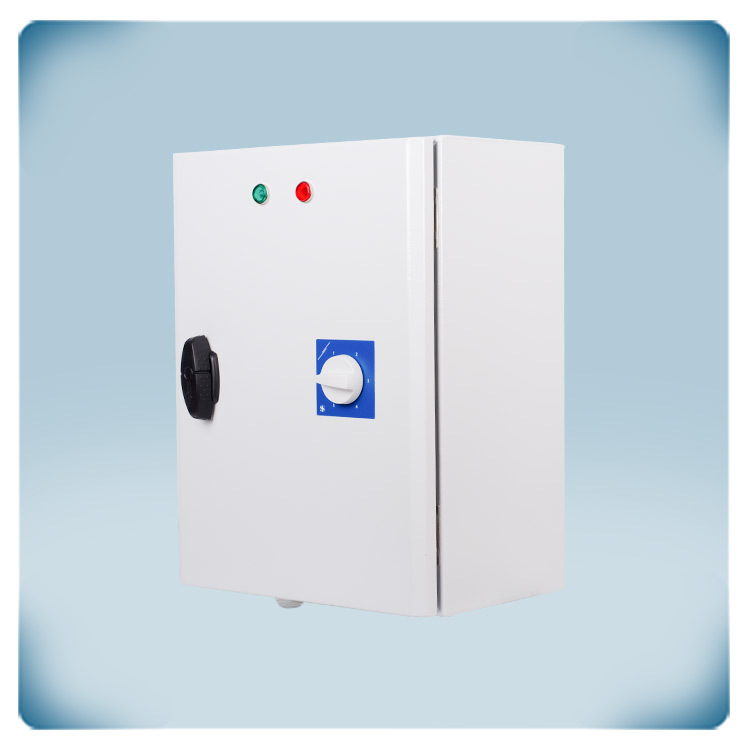

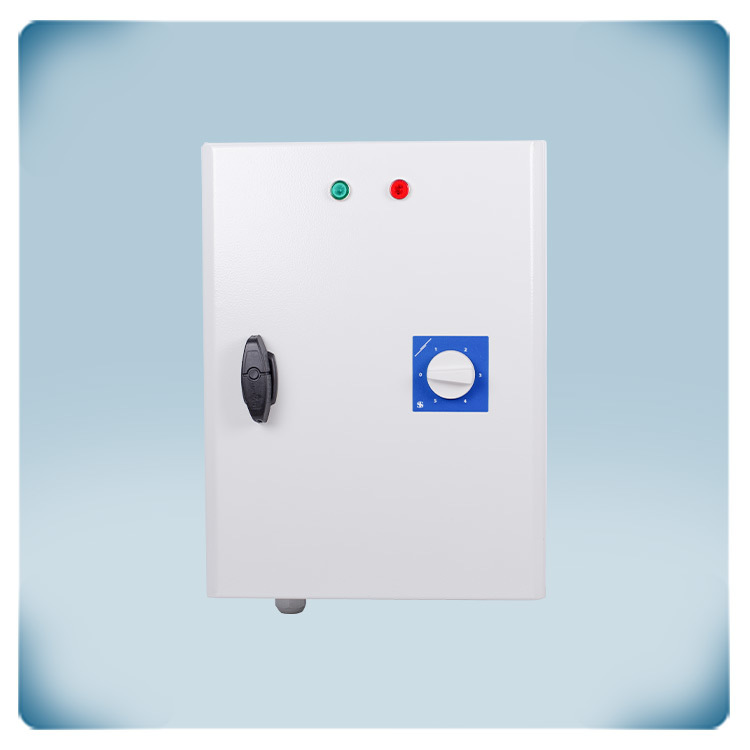

Trafo-Drehzahlregler 400 V | TK Schutz | Fernsteuerung EINAUS | 2,5 A
Produktbeschreibung
Dieser Traforegler steuert dreiphasige 400V Drehstrommotoren, die mit Thermokontakten oder Thermoschutz ausgestattet sind. Es können Ventilatoren mit einem kombinierten maximalen Motorstrom von 2.5 A angeschlossen werden. Die TK-Überwachungsfunktion schaltet den Motor im Falle einer Überhitzung ab. Über den Drehschalter auf der Vorderseite kann die Drehzahl in 5 Stufen eingestellt werden. Ausserdem verfügt dieser 5-stufige Drehschalter auch über eine AUS Stellung. Nach einem Stromausfall läuft der Motor automatisch wieder an. Die Motordrehzahl wird in 5 Stufen durch Änderung der Motorspannung geregelt. Der Alarmausgang und der ungeregelte Ausgang können externe Geräte ansteuern, um Warnungen zu erzeugen oder den Normalbetrieb zu bestätigen. Über die Schliesser- und Öffnerkontakte kann der Motor ferngesteuert freigegeben oder gesperrt werden. Die Ausgangsspannung hat einen perfekten Sinusform und garantiert einen ruhigen Motorbetrieb. Das Gehäuse hat einen IP54 Schutz und kann in Innenräumen an der Wand montiert werden. Die Versorgungsspannung beträgt 3x400 VAC.
Zusätzliche Spezifikationen und Beschreibung
5-Stufen Trafo mit zusätzlichen Funktionen
Der Drehschalter dieses Drehzahlreglers hat fünf Positionen, die jeweils einer anderen Drehzahl entsprechen. Die eingesetzte Spartransformatortechnik reduziert die Drehzahl und die Motorspannung in 5 Stufen. Die verfügbaren Ausgangsspannungen für diese Serie sind 130, 180, 230, 300 und 400 VAC. Die Serie verfügt über TK-Kontakte für den thermischen Motorschutz und Run/Stop-Kontakte (NC - Öffner / NO - Schliesser) für externes oder ferngesteuertes Starten und Stoppen. Die Spartransformatortechnologie ist sehr zuverlässig und robust. Sie erzeugt eine Motorspannung mit einer perfekten sinusförmigen Form. Das führt zu einem außergewöhnlich leisen Motorbetrieb und einer langen Lebensdauer. Das verbleibende elektrische Rauschen der Spartransformatoren wird durch eine spezielle Imprägnierung zusätzlich gefiltert. Dieser Drehzahlregler ist nur für 3-phasige, spannungssteuerbare Motoren geeignet. Wenn Sie sich nicht sicher sind, ob Ihr Motor spannungssteuerbar ist, wenden Sie sich am besten an den Motorhersteller.
Anschließen des Motors
Bei der Verdrahtung eines dreiphasigen Lüftermotors müssen bestimmte Richtlinien beachtet werden, um korrekte Anschlüsse und einen sicheren Betrieb zu gewährleisten. Die Motorleitungen sind in der Regel mit U, V und W für die drei Phasen gekennzeichnet, während der Regler über die Klemmen R, S und T versorgt wird. Die Motorspannung sollte mit der verfügbaren Versorgungsspannung übereinstimmen. Je nach Motorspannung und Stromversorgung muss der Motor entweder in einer Dreieck- (Δ) oder Sternschaltung (Y) verdrahtet werden, wie auf dem Typenschild des Motors oder in der Dokumentation des Herstellers angegeben. Die Erdungsrichtlinien der örtlichen Elektrovorschriften sollten ebenfalls befolgt werden.
Eingänge bieten FernsteuerungsmöglichkeitenDarüber hinaus bietet die STRA4-Serie dank ihrer zusätzlichen Eingänge weitere Steuerungsmöglichkeiten. Über diese Eingänge kann der Motor aus der Ferne aktiviert oder deaktiviert werden. Das kann zum Beispiel genutzt werden, um einen Rauchmelder an den Eingang anzuschließen. Wenn ein Rauchalarm auftritt, wird der Motor deaktiviert. Der Rauchalarmeingang setzt den Status des anderen Eingangs außer Kraft. Auf diese Weise kann die Ausbreitung der giftigen Rauchgase durch das Lüftungssystem verlangsamt werden. Ein weiteres Beispiel ist der Anschluss eines Türkontakts zur Steuerung eines Luftschleiers. Immer wenn die Tür geöffnet wird, wird der Türkontakt ausgelöst. Er aktiviert dann den Luftschleier über den Eingang des Reglers. Der Luftschleier läuft mit einer festen Geschwindigkeit, die über den Drehschalter eingestellt wird.
Ventilatoren mit TK-Kontakt können thermisch überwacht werden
Dieser Drehzahlregler bietet die gleiche Drehzahlregelung wie die Standardserie STR-4, jedoch mit einigen zusätzlichen Optionen. Eine dieser Optionen ist die Möglichkeit, thermische Motorkontakte zu überwachen. TK oder Thermokontakte überwachen die Temperatur in den Motorwicklungen. Dank des TK wird der Motor bei Überhitzung abgeschaltet, um Motorschäden zu vermeiden, und der TK aktiviert den Alarmausgang. An diesen Alarmausgang kann ein externes Alarmmodul, wie z. B. ein Summer oder eine Lampe, angeschlossen werden. Wenn der Motor nicht mit TK-Kontakten ausgestattet ist, müssen die beiden TK-Klemmen des Reglers gebrückt werden, um eine normale Motortemperatur zu simulieren.
Automatischer Reset nach Stromausfall
Der STRA4 verfügt über eine automatische Rückstellfunktion bei Stromausfall. Diese Funktion stellt sicher, dass der angeschlossene Motor automatisch wieder anläuft, wenn die Stromversorgung nach einem Stromausfall wiederhergestellt ist. Das steht im Gegensatz zu herkömmlichen Drehzahlreglern, bei denen Sie den Drehschalter in der Regel manuell in die AUS-Position und dann zurück in die gewünschte Drehzahlposition drehen müssen, um den Motor nach einem Stromausfall wieder zu starten.
Die automatische Rückstellfunktion der Regler der STRA4-Serie kann eine bequeme und zeitsparende Funktion sein, insbesondere in Situationen, in denen der kontinuierliche Betrieb eines Motors ohne menschliches Eingreifen im Falle einer Stromunterbrechung gewährleistet werden soll. Das kann besonders bei Anwendungen wie Lüftungsanlagen nützlich sein, bei denen die Aufrechterhaltung einer konstanten Drehzahl für eine ordnungsgemäße Luftzirkulation und -steuerung entscheidend ist.
Ausgänge zur Steuerung externer Geräte
Der ungeregelte Ausgang des Reglers der Serie STRA4 liefert eine feste Ausgangsspannung von 230 VAC, wenn der Motor aktiviert ist. Dieser Ausgang ist immer entweder EIN (230 Volt) oder AUS (0 Volt) und kann nicht eingestellt oder geregelt werden. Er hat eine maximale Stromstärke von 2 A.
Der Zweck dieses ungeregelten Ausgangs besteht darin, den gleichzeitigen Betrieb anderer Geräte oder Anlagen zu ermöglichen, die mit dem Ventilator zusammenarbeiten müssen. Einige Beispiele für die Verwendung dieses Ausgangs sind: Anzeigelampe oder Ventil zum Schließen von Luftkanälen. An diesen Ausgang kann eine Anzeigelampe angeschlossen werden, die anzeigt, dass der Ventilator in Betrieb ist. Wenn Sie Luftkanäle mit Schließventilen haben, die geöffnet oder geschlossen werden müssen, wenn der Ventilator läuft, können Sie diesen Ausgang verwenden, um ihre Betätigung zu steuern.
Gehäuse für die Wandmontage im Innenbereich
Das Gehäuse ist aus hochwertigem Stahl gefertigt. Dieses Material ist sehr robust und bietet einen guten Schutz gegen Stöße. Es bietet IP54 Schutz gegen das Eindringen von Staub und Wasser. Dieser Drehzahlregler kann in Innenräumen an einer Wand oder einem Paneel installiert werden. Um jedoch eine effiziente Kühlung und einen effizienten Betrieb des Drehzahlreglers zu gewährleisten:
- Wählen Sie einen kühlen Installationsort
- Vermeiden Sie direkte Sonneneinstrahlung und Bereiche mit hohen Temperaturen
- Stellen Sie sicher, dass das hochwertige Stahlgehäuse einen ausreichenden Schutz gegen Stöße, Staub und Wasser bietet.
- Verwenden Sie den Regler für Inneninstallationen.
