Thyristor-Regler | Betriebsanzeige | 1,5 A

Artikelcode LTY-0-15-AT
GTIN 0.540.100.300.862.1
Intrastat nummer 85.36.50.80
Kategorie Drehzahlsteller Min. bis Max.
Aktueller Bestand 27 Stück
Werksvorlaufzeit 4 Woche(n)

Produktbeschreibung

Der LTX Drehzahlsteller hat zusätzlich eine Betriebsmeldeleuchte, die anzeigt ob der Motor läuft. Die Drehzahl von spannungssteuerbaren Wechselstromlüftern (230 VAC / 50 Hz) kann manuell von Minimum zu Maximum geregelt werden über den Drehknopf. Dieser Drehknopf hat auch eine OFF(AUS)-Stellung. Der maximale Strom ist 1.5 A. Sie eignen sich sowohl für die Unterputz- als auch für die Aufputzmontage. Die Mindestdrehzahl kann über einen internen Trimmer eingestellt werden. Die Phasenanschnittsteuerung (Triac-Technologie) wird verwendet, um die Motorspannung zu ändern und die Motordrehzahl zu regeln.

Zusätzliche Spezifikationen und Beschreibung


Über die Produktreihe
Bei der Produktreihe LTY von Sentera handelt es sich um elektronische Drehzahlregler, die manuell bedient werden und eine vereinfachte Lösung für die Lüftungssteuerung darstellen. Mit einem einzigen Knopf - dem Drehknopf - kann die Drehzahl durch Drehen des Knopfes im Uhrzeigersinn von Minimum auf Maximum eingestellt werden. Durch Drehen des Knopfes gegen den Uhrzeigersinn wird der Motor gestoppt. Die Produktreihe ist der Serie MTY sehr ähnlich, der einzige Unterschied ist die eingebaute LED-Betriebsanzeige.

AUS Stellung
Der LTY verfügt über eine AUS Stellung, d. h. durch Drehen des Knopfes gegen den Uhrzeigersinn wird der Motor gestoppt. Bei Bedarf kann die AUS Stellung jedoch deaktiviert werden. In diesem Fall kann der Motor arbeiten, wenn der Regler an das Stromnetz angeschlossen ist, d. h. der Ventilator funktioniert trotz Abschaltung, wenn die Stromversorgung vorhanden ist. Standardmäßig wird die Versorgungsspannung des LTY über die Klemmen ↑ und N angeschlossen. Um die AUS Stellung zu deaktivieren, müssen Sie die Versorgungsspannung über die für den ungeregelten Ausgang vorgesehenen Klemmen ↓ und N anschließen.

Ungeregelter Ausgang
Die Produktreihe verfügt über einen ungeregelten Ausgang, der aktiv ist, wenn der Motor eingeschaltet ist. Er wird so genannt, weil er entweder EIN (230 Volt) oder AUS (0 Volt) ist.
Wenn die Versorgungsspannung an ↑ und N angeschlossen ist, ist der ungeregelte Ausgang aktiv, während der Motor läuft. Der ungeregelte Ausgang wird für den Anschluss einer Lampe, eines Ventils usw. oder eines Dreileiter-Motoranschlusses verwendet. Das heißt, er ist für die Steuerung externer Geräte vorgesehen, die ohne Regelung der Eingangsspannung arbeiten können. Mit anderen Worten: Der LTY regelt den Ventilator über den geregelten Ausgang, indem er die Spannung steuert und die Möglichkeit bietet, ein weiteres Gerät zu regeln. Im zweiten Fall ist die Spannung jedoch nicht geregelt, d.h. sie beträgt entweder 0 V oder 230 V.
Wenn Sie die Versorgungsspannung standardmäßig an das Gerät anschließen, wird der ungeregelte Ausgang Ihres Steuergeräts aktiv sein, wenn der Motor aktiviert ist. Das heißt, wenn der Ventilator stoppt, wird das angeschlossene externe Gerät deaktiviert - das Ventil wird geschlossen oder die Lampe schaltet sich aus. Während der Ventilator in Betrieb ist, bleibt das Ventil geöffnet und die Lampe wird eingeschaltet. Der maximale Strom des ungeregelten Ausgangs beträgt 2 A

Trimmer für die Mindestdrehzahl
Der LTY verfügt über einen internen Trimmer zum Einstellen der minimalen Drehzahl. Es ist normal, dass der Motor bei niedrigeren Drehzahlen etwas mehr Lärm erzeugt. Aus diesem Grund kann die minimale Motorspannung eingestellt werden, um zu verhindern, dass der Motor aufgrund von Netzspannungsschwankungen stoppt. Mit dem Trimmer kann die minimale Motorspannung im Bereich von 20% - 70% der Versorgungsspannung (d.h. ca. 80-180 VAC) eingestellt werden.

Orangefarbene LED Betriebsanzeige
Die orangefarbene LED zeigt den Betriebsstatus an. Bei normalem Motorbetrieb leuchtet die orange LED durchgehend.

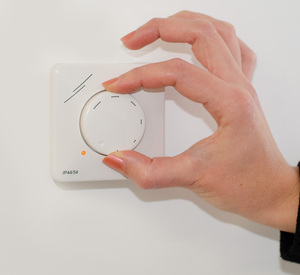

Eingebaut oder an der Wand montiert
Das Gehäuse des LTY besteht aus hochwertigem ASA Kunststoff in einer schönen Cremefarbe (RAL9010). Das Material ist UV-beständig und bietet Schutz gegen Staub, Spritzwasser und Stöße. Darüber hinaus kann der LTY in jede Art von Wand eingebaut werden, da er sowohl für den Einbau als auch für die Wandmontage geeignet ist. Wenn Sie sich für den Einbau in die Wand entscheiden, passt er perfekt in die europäische Standarddose. Sie können ihn nur mit einem feuchten Tuch reinigen.

Mehr Informationen über Drehzahlregelung

Drehzahl einstellen AC Lüfter
