CE Komformität Erklärung
230 VAC Spartransformator | 2,5 A
Produktbeschreibung
Ein Autotransformator ist eine Art elektrischer Transformator, der aus einer einzigen Wicklung besteht und zur Spannungsreduzierung verwendet werden kann. Er ist für eine Eingangsspannung von 230 V~ ausgelegt und kann einen Ausgangsstrom von bis zu 2,5 A liefern.
Diese spezifische Ausführung wird häufig in verschiedenen Anwendungen eingesetzt, wie z. B. Spannungsumwandlung, Spannungsstabilisierung, Motorsteuerung (in diversen industriellen Prozessen) oder beim Testen und Kalibrieren elektronischer Geräte.
Der Autotransformator passt die Spannung effizient an die Anforderungen der angeschlossenen Geräte an.

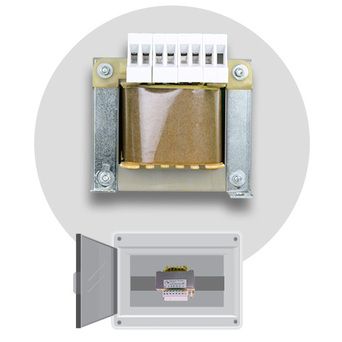

Dieser hochwertige Autotransformator verfügt über robuste Montagewinkel, die die Montage in Schaltschränken vereinfachen. Zur Reduzierung von Geräuschen und zum Schutz vor Korrosion ist er in Harz vergossen. Dieser einspulige Transformator verfügt über acht Spannungsanzapfungen: 0-80-100-120-150-170-190-230 V~. Der Anschluss erfolgt über eine Schraubklemme.
Sein kompaktes Design und das geringere Gewicht im Vergleich zu Transformatoren mit zwei Wicklungen machen ihn ideal für Anwendungen mit begrenztem Platzangebot. Zudem verfügt er über weniger Wicklungen, was seine Effizienz bei der Spannungsumwandlung erhöht.
Zusätzliche Spezifikationen und Beschreibung
Wie funktioniert ein Autotransformator?
Autotransformatoren besitzen eine einzige Wicklung, die sowohl als Primär- als auch als Sekundärwicklung dient und magnetisch sowie elektrisch verbunden ist. Anzapfungen entlang der Wicklung ermöglichen elektrische Anschlüsse. Sie werden überall dort eingesetzt, wo elektrische Systeme mit unterschiedlichen Spannungsniveaus arbeiten. Ein Autotransformator besteht somit aus einer einzigen Wicklung sowie einem Eingangs- und Ausgangskreis. Die Spannungsquelle und die Last sind an zwei Anzapfungen angeschlossen. Eine Anzapfung am Ende der Wicklung dient als gemeinsame Verbindung zwischen Quelle und Last. Autotransformatoren funktionieren wie herkömmliche Transformatoren: Der Strom im Primärkreis erzeugt gemäß dem Windungsverhältnis einen Wechselstrom im Sekundärkreis. Die Sekundärspannung wird an unterschiedlichen Stellen der Wicklung entnommen, wodurch verschiedene Ausgangsspannungen in Stufen oder Prozentsätzen möglich sind. Die 230 V Eingangsspannung werden an beide Enden der Wicklung angelegt. Die Sekundärspannung wird zwischen zwei Klemmen abgegriffen, von denen eine mit einer Primärklemme gemeinsam ist. Der Autotransformator ist die am weitesten verbreitete Methode zur Spannungsreduzierung bei Ventilatormotoren. Diese Technik ist äußerst zuverlässig und minimiert Brummgeräusche, elektromagnetische Störungen sowie Schwingungen, die empfindliche elektronische Geräte beeinträchtigen könnten.
Autotransformatoren besitzen eine einzige Wicklung, die sowohl als Primär- als auch als Sekundärwicklung dient und magnetisch sowie elektrisch verbunden ist. Anzapfungen entlang der Wicklung ermöglichen elektrische Anschlüsse. Sie werden überall dort eingesetzt, wo elektrische Systeme mit unterschiedlichen Spannungsniveaus arbeiten. Ein Autotransformator besteht somit aus einer einzigen Wicklung sowie einem Eingangs- und Ausgangskreis. Die Spannungsquelle und die Last sind an zwei Anzapfungen angeschlossen. Eine Anzapfung am Ende der Wicklung dient als gemeinsame Verbindung zwischen Quelle und Last. Autotransformatoren funktionieren wie herkömmliche Transformatoren: Der Strom im Primärkreis erzeugt gemäß dem Windungsverhältnis einen Wechselstrom im Sekundärkreis. Die Sekundärspannung wird an unterschiedlichen Stellen der Wicklung entnommen, wodurch verschiedene Ausgangsspannungen in Stufen oder Prozentsätzen möglich sind. Die 230 V Eingangsspannung werden an beide Enden der Wicklung angelegt. Die Sekundärspannung wird zwischen zwei Klemmen abgegriffen, von denen eine mit einer Primärklemme gemeinsam ist. Der Autotransformator ist die am weitesten verbreitete Methode zur Spannungsreduzierung bei Ventilatormotoren. Diese Technik ist äußerst zuverlässig und minimiert Brummgeräusche, elektromagnetische Störungen sowie Schwingungen, die empfindliche elektronische Geräte beeinträchtigen könnten.
Was sind typische Anwendungen?
Die Autotransformatoren von Sentera sind in spannungsregulierenden Drehzahlreglern für Wechselstromventilatoren integriert. Sie steuern die Ventilatoren stufenweise durch Reduzierung der Motorspannung. Darüber hinaus können Autotransformatoren auch in anderen Anwendungen eingesetzt werden, bei denen eine Spannungsreduzierung erforderlich ist. Sie können auch als Sicherheitskomponente verwendet werden, um Benutzer und Geräte zu schützen. Elektrische Sicherheit ist ein zentrales Thema, denn zu hohe oder zu niedrige Spannungen können schwerwiegende Schäden verursachen. Überspannung kann Geräte zerstören oder Brände sowie Stromschläge verursachen, während Unterspannung zu Leistungseinbußen führt. Transformatoren regulieren die Spannungsverteilung so, dass sie zum angeschlossenen Gerät passt.
Die ATR-1-Serie von Autotransformatoren dient zur Luftstromregelung bei einphasigen, spannungsgesteuerten Ventilatormotoren. Es handelt sich um eine offene Ausführung, die für den Einbau in industrielle Lüftungs- oder Heizsysteme vorgesehen ist. Die Serie bietet acht Ausgangsspannungen auf der Sekundärseite, ist für die Schalttafelmontage konzipiert und verfügt über robuste Montagewinkel. Die maximal zulässige Wicklungstemperatur beträgt 155 °C, die maximale Umgebungstemperatur 35 °C. Beim Auswählen eines Transformators ist es wichtig, den maximalen Stromverbrauch zu kennen. Der angegebene Strom kann an jeder Anzapfung entnommen werden.
Die Autotransformatoren von Sentera sind in spannungsregulierenden Drehzahlreglern für Wechselstromventilatoren integriert. Sie steuern die Ventilatoren stufenweise durch Reduzierung der Motorspannung. Darüber hinaus können Autotransformatoren auch in anderen Anwendungen eingesetzt werden, bei denen eine Spannungsreduzierung erforderlich ist. Sie können auch als Sicherheitskomponente verwendet werden, um Benutzer und Geräte zu schützen. Elektrische Sicherheit ist ein zentrales Thema, denn zu hohe oder zu niedrige Spannungen können schwerwiegende Schäden verursachen. Überspannung kann Geräte zerstören oder Brände sowie Stromschläge verursachen, während Unterspannung zu Leistungseinbußen führt. Transformatoren regulieren die Spannungsverteilung so, dass sie zum angeschlossenen Gerät passt.
Die ATR-1-Serie von Autotransformatoren dient zur Luftstromregelung bei einphasigen, spannungsgesteuerten Ventilatormotoren. Es handelt sich um eine offene Ausführung, die für den Einbau in industrielle Lüftungs- oder Heizsysteme vorgesehen ist. Die Serie bietet acht Ausgangsspannungen auf der Sekundärseite, ist für die Schalttafelmontage konzipiert und verfügt über robuste Montagewinkel. Die maximal zulässige Wicklungstemperatur beträgt 155 °C, die maximale Umgebungstemperatur 35 °C. Beim Auswählen eines Transformators ist es wichtig, den maximalen Stromverbrauch zu kennen. Der angegebene Strom kann an jeder Anzapfung entnommen werden.
Was macht Sentera-Autotransformatoren besonders hochwertig?
Sentera produziert seine Autotransformatoren in eigener Fertigung. Es werden ausschließlich hochwertige Rohmaterialien verwendet, in Zusammenarbeit mit zuverlässigen Lieferanten. Zur Minimierung der typischen Brummgeräusche erfolgt eine vollständige Imprägnierung mit Isolierlack. All diese Maßnahmen garantieren Autotransformatoren von unvergleichlicher Qualität.
Sentera produziert seine Autotransformatoren in eigener Fertigung. Es werden ausschließlich hochwertige Rohmaterialien verwendet, in Zusammenarbeit mit zuverlässigen Lieferanten. Zur Minimierung der typischen Brummgeräusche erfolgt eine vollständige Imprägnierung mit Isolierlack. All diese Maßnahmen garantieren Autotransformatoren von unvergleichlicher Qualität.
Warum ist die Installation einfach?
Dieser Autotransformator ist für die Montage in einem Schaltschrank vorgesehen. Der elektrische Anschluss erfolgt über eine Schraubklemme.
Die Schraubanschlüsse gewährleisten eine sichere und zuverlässige Verbindung, bei der die Drähte fest fixiert werden. Zur Vermeidung von Berührungen mit spannungsführenden Teilen sind die Klemmen berührungssicher (fingerproof). Zudem sind sie mit unterschiedlichen Leitergrößen und -typen kompatibel und für Umgebungsbedingungen wie Temperaturänderungen und Vibrationen – wie sie in HLK-Systemen typisch sind – ausgelegt. Dank seines kompakten Designs bietet der Autotransformator die Schutzart IP20, die zusätzlichen Schutz gegen das Eindringen von Staub bietet und die stromführenden Komponenten sicher umschließt.
Dieser Autotransformator ist für die Montage in einem Schaltschrank vorgesehen. Der elektrische Anschluss erfolgt über eine Schraubklemme.
Die Schraubanschlüsse gewährleisten eine sichere und zuverlässige Verbindung, bei der die Drähte fest fixiert werden. Zur Vermeidung von Berührungen mit spannungsführenden Teilen sind die Klemmen berührungssicher (fingerproof). Zudem sind sie mit unterschiedlichen Leitergrößen und -typen kompatibel und für Umgebungsbedingungen wie Temperaturänderungen und Vibrationen – wie sie in HLK-Systemen typisch sind – ausgelegt. Dank seines kompakten Designs bietet der Autotransformator die Schutzart IP20, die zusätzlichen Schutz gegen das Eindringen von Staub bietet und die stromführenden Komponenten sicher umschließt.
