Schematische Übersicht
Wechselstrommotor 1,5 A | TVOC gesteuerte Drehzahlregelung | 5 Stufen
Beschreibung der Lösung

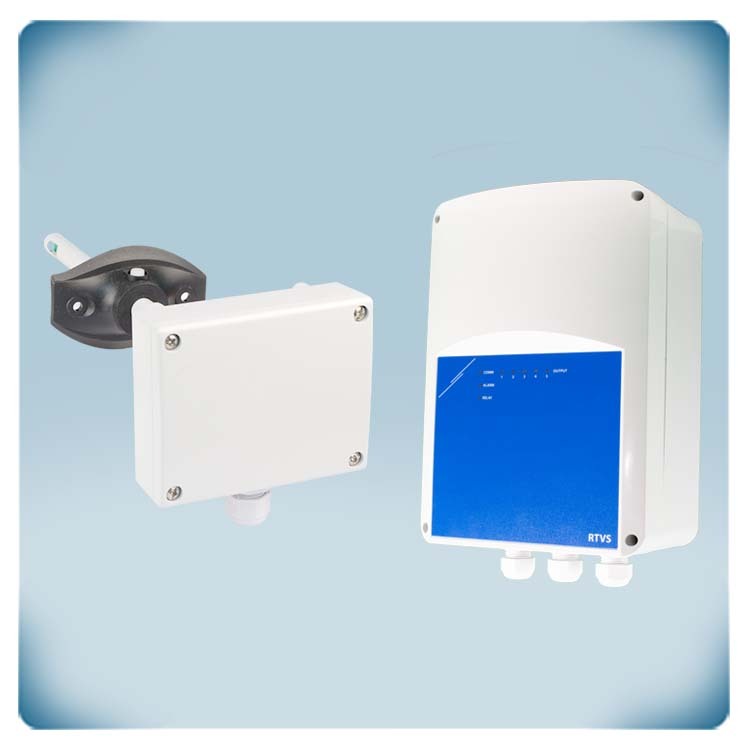

Drehzahlregelung für Einphasenmotoren auf Basis der Luftqualität. Der maximale Motorstrom beträgt 1,5 A. Die Drehzahl vom Wechselstromventilator wird automatisch so geregelt, dass der gemessene TVOC Wert innerhalb des Bereichs bleibt. Der Trafo-Drehzahlregler RTVS8 regelt die Motordrehzahl in Stufen. Die Drehzahl kann von hoch auf niedrig oder von niedrig auf hoch geregelt werden. Der HLK Transmitter wird über den RTVS8-Regler mit 24 VDC versorgt. Alle Einstellungen können über Modbus RTU-Kommunikation angepasst werden. Mit dieser Lösung ist es auch möglich, die Drehzahl abhängig von der Temperatur oder der relativen Luftfeuchtigkeit zu regeln. Wenn der Motor mit Thermokontakten (TK) ausgestattet ist, kann RTVS8 eine Motorüberhitzung frühzeitig erkennen und den Motor abschalten, um Schäden zu vermeiden.
