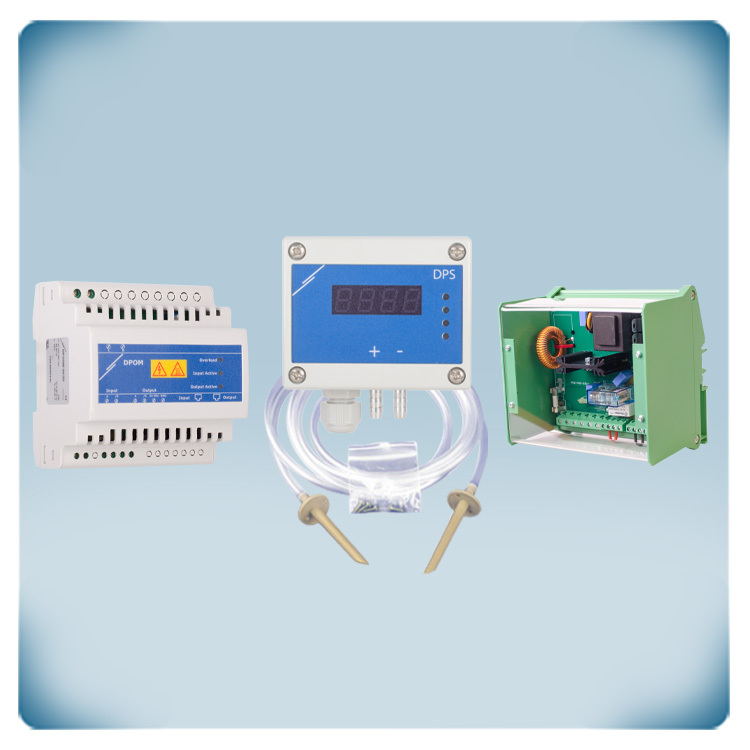

Wechselstrommotor 10 A | Druckregelung 0 bis 2000 Pa | TK Motorschutz

Der Thyristorsteller für Schaltschrankeinbau. Der MVSS ist ein elektronischer Drehzahlregler mit Analogeingang und verfügt über eine Überwachung der Thermokontakte vom Motor. Er hat ein Gehäuse für DIN-Schienenmontage. Er steuert einphasige spannungssteuerbare Motoren mit einem maximalen Strom von 10 A. Die Drehzahl wird durch Änderung der Motorspannung über Phasenanschnittsteuerung - Triac-Technologie - geregelt. Über den Digitaleingang kann ein Fernstart - Stoppbefehl erzeugt werden. Die minimale und maximale Drehzahl sind über interne Trimmer einstellbar. Die Regelung der Motorspannung erfolgt über den Analogeingang oder über Modbus RTU. Der Typ des Analogeingangs kann über einen DIP-Schalter ausgewählt werden: 0-10 VDC oder 0-20 mA. Kickstart oder Softstart-Beschleunigung und verschiedene Betriebmodi sind über Modbus RTU wählbar. Der ungeregelte Ausgang ist aktiv, wenn der Motor freigegeben ist. Das IP20-Gehäuse ist für die Montage auf DIN-Schienen ausgelegt und verfügt über einen Fingerschutz.

Der DPSP ist ein PI-Differenzdruckregler mit Display für Ventilatoren. Er regelt Differenzdruck(Pa), Volumenstrom (m³/h) oder Luftgeschwindigkeit (m/s) in HLK-Anwendungen. Die Versorgungsspannung beträgt 24 VDC. Der Arbeitsbereich ist 0 bis 2.000 Pa. Mit dem PI-Regelalgorithmus können EC Ventilatoren, Frequenzumrichter oder Drehzahlregler für Wechselstromventilatoren gesteuert werden. Die Sensorregler halten den gewünschten Differenzdruck, Volumenstrom oder die Luftgeschwindigkeit unabhängig vom Bedarf konstant. Sollwert, Druckbereich und alle anderen Einstellungen können über Modbus RTU angepasst werden. Die vier LED-Anzeigen geben einen visuellen Hinweis auf den Status vom Regler und die angesteuerten Werte. Das Gerät hat ein IP65 Gehäuse.

Es ist ein Modbus RTU Repeater mit integriertem 24 VDC (20 W) Netzteil für Montage auf DIN-Schiene. Auf diese Weise kann er als Stromversorgungsmodul für Sentera Sensoren und Schalter verwendet werden. Das Gerät braucht eine Versorgungsspannung von 85-264 VAC / 50-60 Hz. Die 24 VDC Versorgungsspanung ist über eine Klemmenleiste oder über die RJ45 Buchse verfügbar. Das Gehäuse bietet einen IP20-Schutz gegen das Eindringen von Staub. Das 24 VDC Schaltnetzteil bietet Schutz gegen Kurzschluss, Überlast und Überspannung.

Der Anschluss-Set besteht aus 2 Kunststoffdüsen und 2 transparente, flexible, transparente PVC-Schläuche. Die Schläuche haben eine Länge von 2m und einen maximalen Arbeitsdruck von 10 000 Pa. Schrauben zur Befestigung der Düsen an Standardrohren sind ebenfalls enthalten. Der Set kann zusammen mit unseren Differenzdrucksensoren eingesetzt werden.
