Was ist die maximale Kabellänge für ein Modbus RTU Netzwerk?

Wir empfehlen, dass die Gesamtkabellänge pro Segment 1.000 m nicht überschreitet. (Gesamtkabellänge = Summe der Hauptnetzleitung und aller Abzweigungen).

Ein Standard Modbus Netzwerk sollte einer Linientopologie folgen. Das bedeutet, dass es wichtig ist, die Länge der Verzweigungen zu minimieren. Wenn Verzweigungen vorhanden sind, sollten sie so kurz wie möglich gehalten werden. Die Gesamtlänge aller Verzweigungen sollte 20 m nicht überschreiten.

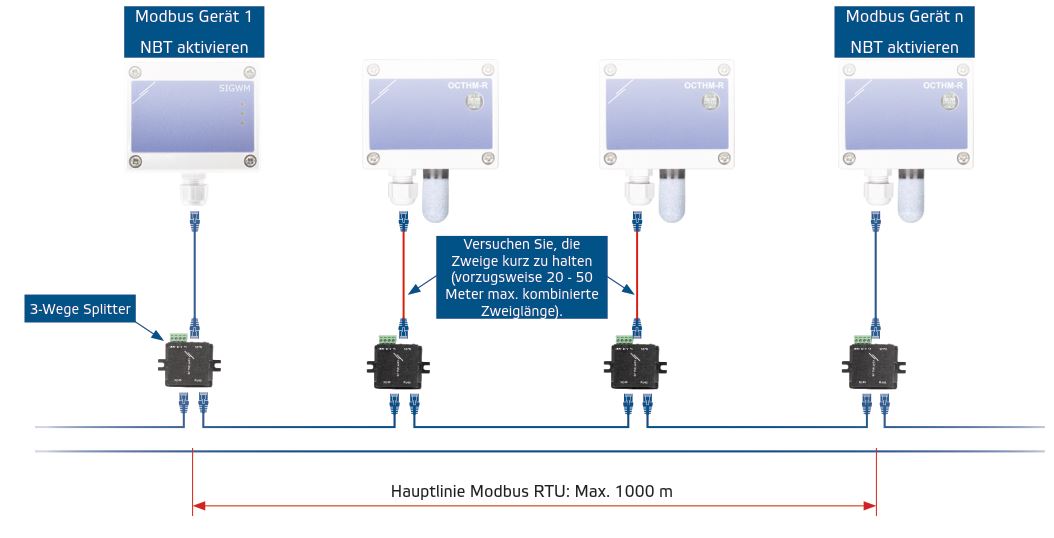

Modbus Topologie

Wenn die Gesamtkabellänge zu lang wird, kann die Modbus RTU Kommunikation gestört werden. Um diese Kommunikationsverluste zu kompensieren, kann ein Modbus-Repeater (Typ DPOM-24-20) verwendet werden, um das Problem zu beheben.

Sentera hat das Konzept 'Power over Modbus' oder PoM entwickelt. Das bedeutet, dass die Modbus-Datenkommunikation und die 24-Volt Versorgungsspannung über ein einziges UTP-Kabel verteilt werden. Diese Technologie reduziert das Risiko von Datenverlusten aufgrund von Störungen. Wenn Sentera-Produkte über die PoM-Technologie miteinander verbunden sind, werden die kombinierten Abzweiglängen weniger kritisch. Es können mehr und längere Zweige zum Modbus-Netzwerk hinzugefügt werden, bevor es zu Störungen und Datenverlusten kommt.
