EО декларация за съответствие
Ключ за управление с 4 позиции за ЕС мотори
Описание на продукта

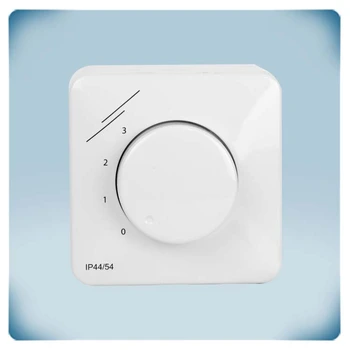

Превключвателят SMT-D-4P-EM е предназначен за оптимизирано регулиране на скоростта на ЕС вентилатори, задвижващи устройства за клапи и управление на регулатори на обороти на АС вентилатори или честотни инвертори. С помощта на вградените 3 позиции за управление на скоростта, лесно и безпроблемно управлявате оборотите на избрания от Вас вентилатор.
Една от отличаващите се характеристики на този превключвател са регулируемите изходни сигнали. Позиция 1 предоставя избор на изходен сигнал в диапазона от 3 до 7 VDC и позиция 2 предоставя избор на изходен сигнал в диапазона от 5 до 9 VDC, докато позиция 3 предоставя константно пълно изходно напрежение от 10 VDC.
Устройството е с OFF позиция, като това Ви предоставя удобството да изключите системата, когато е необходимо и Ви осигурява пълен контрол върху Вашата вентилационна инсталация.

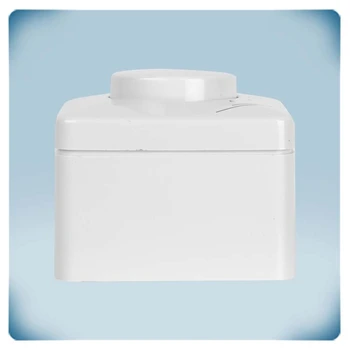

Устройството е разработено с цел повече издръжливост на всякакви условия, като водоустойчивата кутия на SMT-D-4P-EM предоставя възможност за избор на монтаж между вграждане (със степен на защита IP44) или повърхностен монтаж (със степен на защита IP54).
Допълнителни спецификации и описание
Какво представлява ЕС двигателят?
ЕС (електронно-комутируеми електродвигатели) моторите могат да се разглеждат и като АС мотори с интегриран регулатор на скоростта на вентилатора, като това означава, че EC двигателят изисква зададена стойност на управление. Вграденият регулатор на скоростта произвежда ток в статорните намотки, като силата на завъртане варира в зависимост от управяващият сигнал (в диапазона от 0 до 10 волта). От друга страна този ток генерира въртящо се магнитно поле, към което се приобщават и постоянните магнити. По този начин те задвижват ЕС мотора. За разлика от АС моторите, ЕС са с по-висока енергийна ефективност, дълъг експлоатационен живот, по-ниски нива на шум и по-малко на брой електромагнитни смущения.
ЕС (електронно-комутируеми електродвигатели) моторите могат да се разглеждат и като АС мотори с интегриран регулатор на скоростта на вентилатора, като това означава, че EC двигателят изисква зададена стойност на управление. Вграденият регулатор на скоростта произвежда ток в статорните намотки, като силата на завъртане варира в зависимост от управяващият сигнал (в диапазона от 0 до 10 волта). От друга страна този ток генерира въртящо се магнитно поле, към което се приобщават и постоянните магнити. По този начин те задвижват ЕС мотора. За разлика от АС моторите, ЕС са с по-висока енергийна ефективност, дълъг експлоатационен живот, по-ниски нива на шум и по-малко на брой електромагнитни смущения.
Чрез какъв сигнал се осъществява управлението на EC мотор?
За максимално добри резултати, ЕС моторът следва се управлява от сигнал, който служи за определяне на желаната от Вас скорост на вентилатора. Въпросният управляващ сигнал може да бъде цифров (комуникация по Modbus RTU) или аналогов (вариращ между 0 и 10 волта, като се разпределя в три стъпки).
За максимално добри резултати, ЕС моторът следва се управлява от сигнал, който служи за определяне на желаната от Вас скорост на вентилатора. Въпросният управляващ сигнал може да бъде цифров (комуникация по Modbus RTU) или аналогов (вариращ между 0 и 10 волта, като се разпределя в три стъпки).

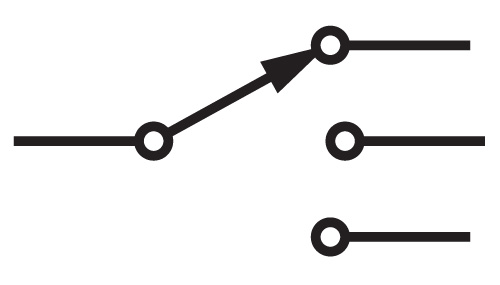

За какво служи 3-степенният ключ за управление и къде може да се използва?
Изходното напрежение на SMT-D-4P-EM варира в зависимост от позицията на въртящата се кнопка, като превключвателят може да се използва за регулиране на оборотите на EC вентилатори или задвижващи устройства за клапи. SMT може също така да се използва и за дистанционно управление на регулатори на обороти на AC вентилатори (от сериите EVS или MVS на Сентера) или честотни инвертори (от серия FI-E) в три стъпки. Ключа за управление може да се инсталира в жилищно помещение, докато регулаторът на обороти на вентилатора се намира в друго техническо помещение или електрически шкаф, като дистанцията няма да наруши комуникацията и свързаността между устройствата.
Изходното напрежение на SMT-D-4P-EM варира в зависимост от позицията на въртящата се кнопка, като превключвателят може да се използва за регулиране на оборотите на EC вентилатори или задвижващи устройства за клапи. SMT може също така да се използва и за дистанционно управление на регулатори на обороти на AC вентилатори (от сериите EVS или MVS на Сентера) или честотни инвертори (от серия FI-E) в три стъпки. Ключа за управление може да се инсталира в жилищно помещение, докато регулаторът на обороти на вентилатора се намира в друго техническо помещение или електрически шкаф, като дистанцията няма да наруши комуникацията и свързаността между устройствата.
Как се настройват изходните напрежения за различните позиции на ключа?

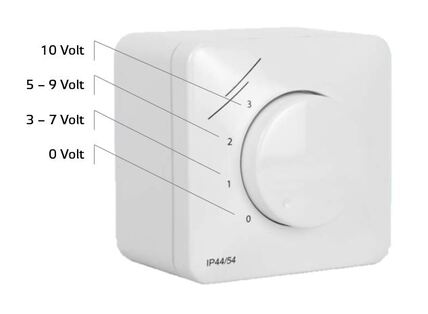

За някои приложения е препоръчително да се регулира управляващият входен сигнал, за да се постигне оптималната скорост на въртене на вентилатора. Изходните напрежения за позиции 1 и 2 на SMT могат да се настройват с помощта на тример (позиция 1 – от 3 до 7 VDC, позиция 2 – от 5 до 9 VDC), докато сигналът за позиция 3 си остава фиксиран (10 VDC).
Каква е функцията на позиция OFF и какво напрежение осигурява?
Удобството на този ключ за управление е позицията за изключване на вентилатора. Когато вентилаторът е изключен посредством ключа, изходното напрежение следва да е равно на 0 VDC.
Удобството на този ключ за управление е позицията за изключване на вентилатора. Когато вентилаторът е изключен посредством ключа, изходното напрежение следва да е равно на 0 VDC.
От какъв материал е корпусът и какви опции за монтаж предлага?

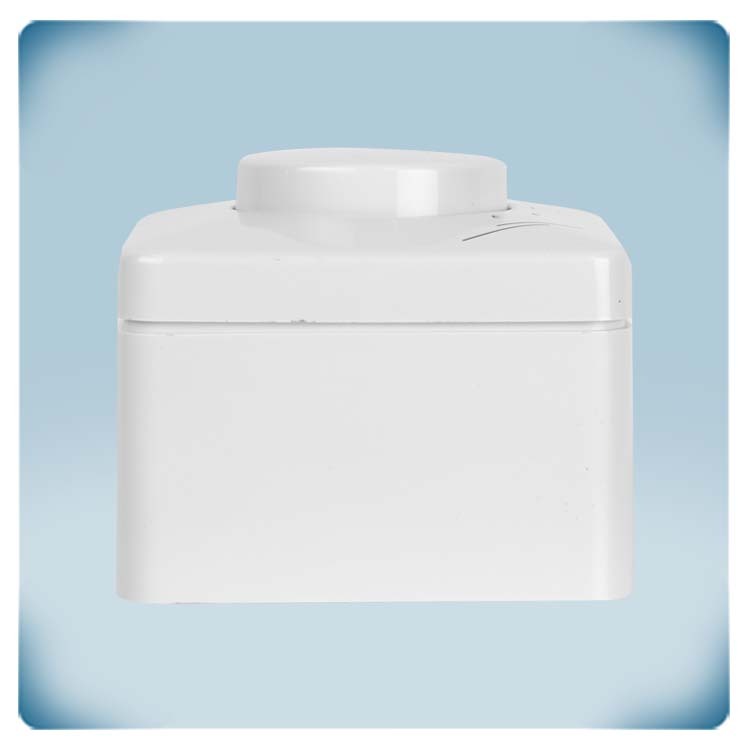

Корпусът на изделието е разработен от висококачествена пластмаса тип ASA в кремав цвят (RAL9010), която прави продукта ни устойчив на UV лъчи и предпазва електрониката от проникване на прах, влага или евентуални удари. Корпусът на устройството прави изделието изключително подходящо както за вграден, така и за повърхностен монтаж, като тези опции правят устройството ни лесно за инсталиране върху всякакъв вид повърхности като гипсокартон или панел, и затова не е нужно да търсите други версии на продукта ни. Степента на защита е IP44 или IP54 в зависимост от избора Ви за вид монтаж, като универсалното ни устройството се слива перфектно с всеки вид фон или интериорен стил, а поддръжката става изключително лесно – просто използвайте влажна кърпа.
Корпусът на изделието е разработен от висококачествена пластмаса тип ASA в кремав цвят (RAL9010), която прави продукта ни устойчив на UV лъчи и предпазва електрониката от проникване на прах, влага или евентуални удари. Корпусът на устройството прави изделието изключително подходящо както за вграден, така и за повърхностен монтаж, като тези опции правят устройството ни лесно за инсталиране върху всякакъв вид повърхности като гипсокартон или панел, и затова не е нужно да търсите други версии на продукта ни. Степента на защита е IP44 или IP54 в зависимост от избора Ви за вид монтаж, като универсалното ни устройството се слива перфектно с всеки вид фон или интериорен стил, а поддръжката става изключително лесно – просто използвайте влажна кърпа.
Как Sentera осигурява качеството и надеждността на продуктите си?
Нашата мисия е да Ви предоставим максимално качество на работа, затова освен факта, че предложените изделия са производство на Сентера, ние също така произвеждаме и корпусите на изделията с цел издържане на всякакви атмосферни условия в ОВиК индустрията. Ключът е направен от изключително здрав и устойчив на удари и други условия на заобикалящата го среда корпус, като устройството може да издържи на изискванията на непрекъсната работа, предоставяйки на потребителите надеждно решение за управление на вентилаторите.
Нашата мисия е да Ви предоставим максимално качество на работа, затова освен факта, че предложените изделия са производство на Сентера, ние също така произвеждаме и корпусите на изделията с цел издържане на всякакви атмосферни условия в ОВиК индустрията. Ключът е направен от изключително здрав и устойчив на удари и други условия на заобикалящата го среда корпус, като устройството може да издържи на изискванията на непрекъсната работа, предоставяйки на потребителите надеждно решение за управление на вентилаторите.
