EО декларация за съответствие

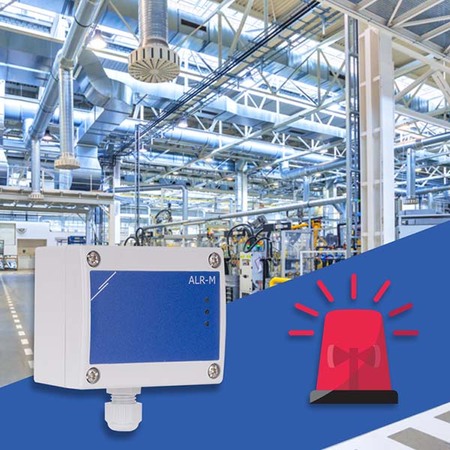

Блок за алармена сигнализация | тежки среди, PoM
Описание на продукта
Това устройство е проектирано да осигурява визуални и звукови аларми за HVAC системи.
Той е оборудван с индикатори и високоговорители за генериране както на визуални, така и на звукови аларми. Това гарантира, че повреди или сигнали от HVAC инсталации на по-малко достъпни места могат лесно да бъдат открити и адресирани незабавно.
Устройството се управлява с помощта на комуникационния протокол Modbus RTU. Modbus RTU позволява комуникация между сигнализиращото устройство и други устройства в HVAC системата, като сензори, контролери или система за управление на сграда (BMS).
Работи с 24 VDC захранване и предоставя две възможности за свързване. Може да се свърже чрез RJ45 гнездо, което обикновено се използва за Ethernet или Modbus комуникация, а също така може да се свърже чрез клемни блокове. Той също така разполага с 3 изхода с отворен колектор.
Допълнителни спецификации и описание
Предназначение и връзки
Алармената сигнализация ALR –M1 HVAC генерира визуални и звукови сигнали за повреди или предупреждения от ОВиК инсталации, разположени на по-малко достъпни места. Той работи с помощта на протокола Modbus RTU за комуникация. Устройството изисква захранване от 24 VDC и може да се захранва с помощта на 24 V захранващи модули на Sentera.
Има два варианта за свързване на устройството:
1. RJ45 гнездо: Устройството може да бъде свързано чрез RJ45 гнездо, което е често срещан конектор, използван за Ethernet връзки. Това позволява лесно интегриране в съществуваща мрежова инфраструктура.
2. Клемни блокове: Като алтернатива устройството може да бъде свързано с помощта на клемни блокове. Клемните блокове осигуряват сигурна и надеждна връзка чрез използване на клеми с пружинни скоби. Пружинните скоби на тези клеми здраво захващат проводниците.
Устройството разполага и с три изхода с отворен колектор, които могат да се използват за управление на външни устройства като LED индикатори или релета. Като използвате тези изходи с отворен колектор, можете да разширите функционалността на модула за алармена сигнализация, за да активирате външни устройства въз основа на конкретни събития или условия, открити от модула.
Комбинирайки визуални и звукови аларми, Modbus RTU контрол, 24 VDC захранване, множество опции за свързване и изходи с отворен колектор, това ОВиК алармено сигнализиращо устройство предлага цялостно решение за наблюдение и известяване на повреди в ОВиК системата. Осигурява гъвкавост, лесна интеграция и възможност за управление на външни устройства, като повишава ефективността на алармената система и улеснява навременната реакция и поддръжка.
Предварително зададени режими на работа
Зеленият, жълтият и червеният светодиод и пиезо зумерът могат да се управляват чрез три предварително дефинирани режима на работа. Тези три режима могат да бъдат активирани чрез Modbus регистър 11. Записването на '0' в Modbus регистър 11 ще активира 'нормален' режим - зеленият светодиод ще свети. Записването на '1' в Modbus регистър 11 активира режим 'предупреждение': жълт светодиод светва. Записването на '2' в Modbus регистър 11 активира режим 'Аларма' - включен червен светодиод и зумер. Има и възможност за управление на всеки светодиод и зумер поотделно. Консултирайте се с инструкциите за монтаж за повече информация.
Modbus RTU комуникация
Всички настройки могат да се регулират чрез Modbus RTU. Картата на регистъра на Modbus предоставя пълен преглед на всички регулируеми настройки. Алармените устройства Modbus ОВиК могат да се интегрират с други устройства или системи с активиран Modbus, като контролери и шлюзове. Тази интеграция позволява безпроблемна комуникация и координация между различните компоненти на ОВиК системата, подобрявайки цялостните възможности за наблюдение и контрол.
Монтаж в тежки условия
За да гарантира качеството на своите шкафове, Sentera ги произвежда в собствената си фабрика. Корпусът на модула ALR – M1 е с възможност за стенен монтаж от r-ABS VO (UL94) пластмаса. Този материал е топлоустойчив и издържа на високи температури, без да се деформира или разтопи. Това е от съществено значение за приложения, при които корпусът може да бъде изложен на източници на топлина. Материалът също е огнеупорен, издържа на запалване и намалява разпространението на пламъци. Пластмасата е много здрава и предлага отлична защита срещу удари.
Освен че е изключително издръжлив, корпусът осигурява степен на защита IP65, което означава, че е добре защитен срещу проникване на прах и влага. Това ниво на защита го прави подходящ дори за външни или индустриални настройки, където може да възникне излагане на прах, влага или водни струи.
Алармената сигнализация ALR –M1 HVAC генерира визуални и звукови сигнали за повреди или предупреждения от ОВиК инсталации, разположени на по-малко достъпни места. Той работи с помощта на протокола Modbus RTU за комуникация. Устройството изисква захранване от 24 VDC и може да се захранва с помощта на 24 V захранващи модули на Sentera.
Има два варианта за свързване на устройството:
1. RJ45 гнездо: Устройството може да бъде свързано чрез RJ45 гнездо, което е често срещан конектор, използван за Ethernet връзки. Това позволява лесно интегриране в съществуваща мрежова инфраструктура.
2. Клемни блокове: Като алтернатива устройството може да бъде свързано с помощта на клемни блокове. Клемните блокове осигуряват сигурна и надеждна връзка чрез използване на клеми с пружинни скоби. Пружинните скоби на тези клеми здраво захващат проводниците.
Устройството разполага и с три изхода с отворен колектор, които могат да се използват за управление на външни устройства като LED индикатори или релета. Като използвате тези изходи с отворен колектор, можете да разширите функционалността на модула за алармена сигнализация, за да активирате външни устройства въз основа на конкретни събития или условия, открити от модула.
Комбинирайки визуални и звукови аларми, Modbus RTU контрол, 24 VDC захранване, множество опции за свързване и изходи с отворен колектор, това ОВиК алармено сигнализиращо устройство предлага цялостно решение за наблюдение и известяване на повреди в ОВиК системата. Осигурява гъвкавост, лесна интеграция и възможност за управление на външни устройства, като повишава ефективността на алармената система и улеснява навременната реакция и поддръжка.
Предварително зададени режими на работа
Зеленият, жълтият и червеният светодиод и пиезо зумерът могат да се управляват чрез три предварително дефинирани режима на работа. Тези три режима могат да бъдат активирани чрез Modbus регистър 11. Записването на '0' в Modbus регистър 11 ще активира 'нормален' режим - зеленият светодиод ще свети. Записването на '1' в Modbus регистър 11 активира режим 'предупреждение': жълт светодиод светва. Записването на '2' в Modbus регистър 11 активира режим 'Аларма' - включен червен светодиод и зумер. Има и възможност за управление на всеки светодиод и зумер поотделно. Консултирайте се с инструкциите за монтаж за повече информация.
Modbus RTU комуникация
Всички настройки могат да се регулират чрез Modbus RTU. Картата на регистъра на Modbus предоставя пълен преглед на всички регулируеми настройки. Алармените устройства Modbus ОВиК могат да се интегрират с други устройства или системи с активиран Modbus, като контролери и шлюзове. Тази интеграция позволява безпроблемна комуникация и координация между различните компоненти на ОВиК системата, подобрявайки цялостните възможности за наблюдение и контрол.
Монтаж в тежки условия
За да гарантира качеството на своите шкафове, Sentera ги произвежда в собствената си фабрика. Корпусът на модула ALR – M1 е с възможност за стенен монтаж от r-ABS VO (UL94) пластмаса. Този материал е топлоустойчив и издържа на високи температури, без да се деформира или разтопи. Това е от съществено значение за приложения, при които корпусът може да бъде изложен на източници на топлина. Материалът също е огнеупорен, издържа на запалване и намалява разпространението на пламъци. Пластмасата е много здрава и предлага отлична защита срещу удари.
Освен че е изключително издръжлив, корпусът осигурява степен на защита IP65, което означава, че е добре защитен срещу проникване на прах и влага. Това ниво на защита го прави подходящ дори за външни или индустриални настройки, където може да възникне излагане на прах, влага или водни струи.
