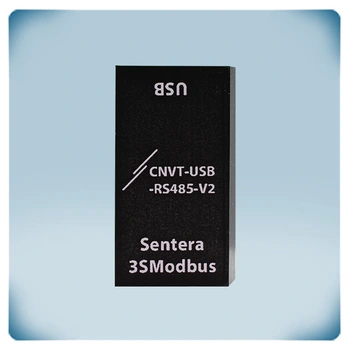

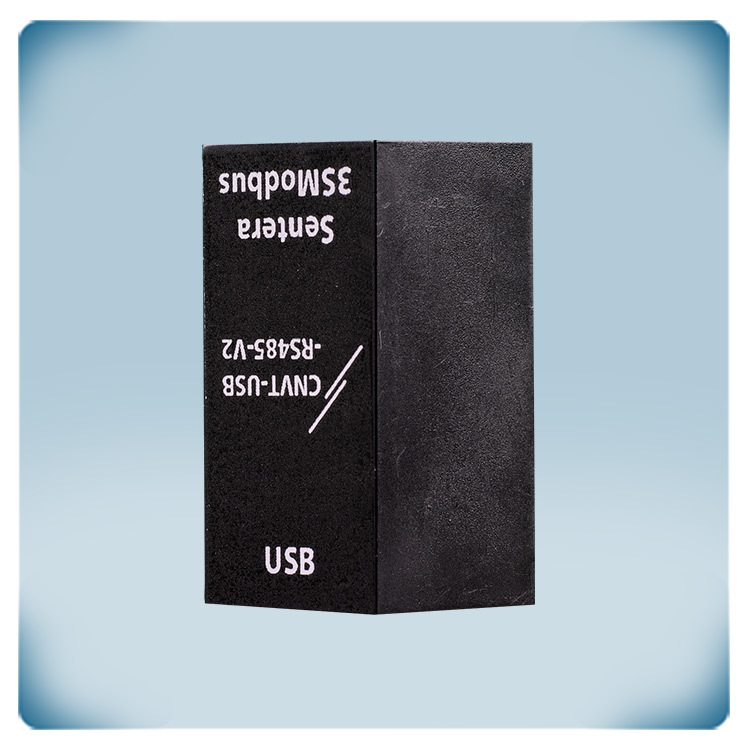

USB към Modbus конвертор

Артикулен код CNVT-USB-RS485-V2
GTIN 0.540.100.301.767.8
Интрастат номер 84.71.80.00
Категория Конфигуриращи устройства
Текуща наличност на стока 20 Бр.
Фабрично време за изпълнение 4 Седмица(и)

Описание на продукта

Преобразувателят от USB към Modbus CNVT-USB-RS485-V2 който преобразува USB сигнали към Modbus RTU. Той се свързва към USB порта на компютъра чрез USB-A кабел с мъжки конектори от двете страни, без нуждата от допълнителни адаптери.

За установяване на комуникацията по Modbus RTU използвайте стандартен RJ45 конектор, като, обикновено, той се използва за свързване тип Ethernet, така че ще можете да използвате стандартен Ethernet кабел за предаване на комуникация по Modbus RTU. Конверторът е предназначен за използване съвместно със софтуера на Сентера 3SModbus, който предоставя потребителски интерфейс за мониторинг и конфигуриране на продуктите на Сентера, които предават записаната информация по комуникацията по Modbus.

Конверторът автоматично преобразува записаната информация по Modbus RTU в серийна такава на виртуален USB COM порт, а това означава, че компютърът може да взаимодейства със свързаните устройства по Modbus RTU, само ако те са свързани чрез традиционен сериен COM порт.

Допълнителни спецификации и описание

Относно Modbus RTU
Modbus RTU е широко използван протокол за комуникация между свързани устройства в индустриалните автоматизирани системи. Протоколът установява комуникация между едно Главно устройство (като компютър или програмируем логически контролер) и множество подчинени устройства (сензори, задвижващи устройства или др.) по стандартна Modbus шина. Протоколът за комуникация Modbus RTU се използва широко в приложения като индустриални контролни системи, сградна автоматизация, управление на енергията и проследяване на процесите на климатизация. Той предоставя опростен и надежден начин за комуникация между устройства от различни производители, което го прави популярен избор в областта на индустриалната автоматизация.
Modbus RTU се използва обширно в индустриалните автоматизирани системи за комуникация между програмируеми логически контролери (PLC), човешко-машинен интерфейс (HMI), сензори, задвижващи устройства и други. Той дава възможност за проследяване в реалнол време, контрол и обмен на данни в производствени заводи, системи за проследяване на процесите и заводана автоматизация. Когато се използва в системи за сградна автоматизация за контрол и наблюдение на ОВиК системите, Modbus RTU позволява централизирано управление и проследяване на различните функции в помещението.
Сентера използва сериен Modbus RTU комуникационен протокол пред RS485 интерфейсите. Той използва структура тип Главно-подчинено устройство, където главното устройство инициира комуникацията, а подчинените устройства изпълняват командите.


Как да настроите и проследявате параметрите на продуктите на Сентера, които имат комуникация по Modbus RTU? 3SModbus connection set example
Устройствата на Сентера с комуникация по Modbus, могат да работят като самостоятелни устройства със заводските си настройки, но за да използвате пълния набор от достъпни функции, на Ваше разположение е безплатният софтуерен пакет 3SMCenter на Сентера. Можете да го изтеглите от нашия уебсайт и след като го инсталирате и свържете продуктите към компютъра, 3SModbus автоматично разпознава свързаното устройство и имате достъп до голям набор от опции. Чрез използване на модула 3SBoot, можете да актуализирате автоматично фърмуера на свързаните устройства. Получавате всичко това безплатно и лесно благодарение на преобразувателя CNVT-USB-RS485-V2! Този конвертор предоставя просто решение за преобразуване на USB сигнали в Modbus RTU сигнали и установява комуникация между компютъра и свързаните устройства.

Начин на свързване

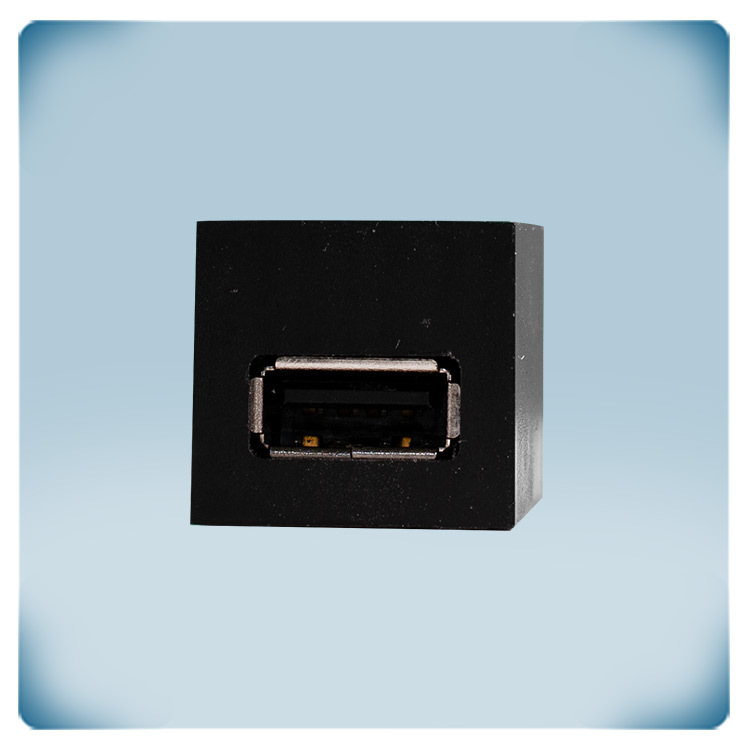

Преобразувателят е проектиран да преобразува USB сигнали в Modbus RTU сигнали и обратно, като позволява комуникация между USB порта на компютъра или друго USB устройство и устройства с комуникация по Modbus. От едната страна на конвертора имате на разположение стандартен USB Type-A конектор, който свързвате към USB порта на компютъра, а от другата - стандартна RJ45 UTP (Ethernet) букса за свързване на конвертора към устройствата с помощта на RJ45 конектор. За да ги свържете успешно, вземете стандартен RJ45 UTP (Ethernet) кабел и свържете конвертора с устройството. Като алтернативен вариант, можете да кримпнете сами кабел, използвайки RJ45 конектори и клещи за кримпване. Конверторът разполага с LED индикатори, които предоставят визуална обратна връзка за предаването и приемането на данни. Левият LED индикатор на RJ45 гнездото ще премигне, когато данните се предават от конвертора към устройството по Modbus RTU успешно. От дясната страна на RJ45 буксата има още един LED индикатор, който премигва, когато устройствата предават информацията към преобразувателя.Converter to Modbus RTU
Методът „Plug & Play“
Не е необходимо да инсталирате допълнителни драйвери, за да използвате този конвертор за комуникация между устройства с комуникация по Modbus и компютъра . Достатъчно е само да свържете и регистрирате желаното от Вас устройство и вече ще виждате всички измерени параметри и продуктова информация на компютъра си.

How to connect a sensor using Sentera UAS to Modbus converter?

Забележки, отзиви и оценки

14.03.2024
Easy-to-use and robust product with LED indicator feedback. Can be used for configuring and updating multiple installations one-by-one.
22.11.2023
Использую этот преобразователь около 6 месяцев. За это время он был протестирован для настройки других устройств от Sentera через 3SModbus. При подключении устройств на любой из выбранных скоростей он работает отлично. И мне понравилось, что можно отслежить отправку сообщений с помощью встроенных светодиодов. Это может упростить задачу с поиском ошибок в соединении.
