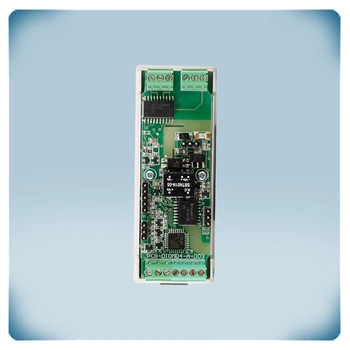

.webp "Платка за цифров I-O модул за Modbus")
EО декларация за съответствие
Modbus RTU I-O модул - с 4 входа и 4 изхода
Описание на продукта
DIO-M-D4 е цифров входно-изходен модул за монтаж върху DIN шина с Modbus RTU комуникация. Устройството разполага с 4 цифрови входа и 4 цифрови изхода, като цифровите се активират чрез Modbus RTU, а статусът им може да се проследява чрез Modbus регистрите.

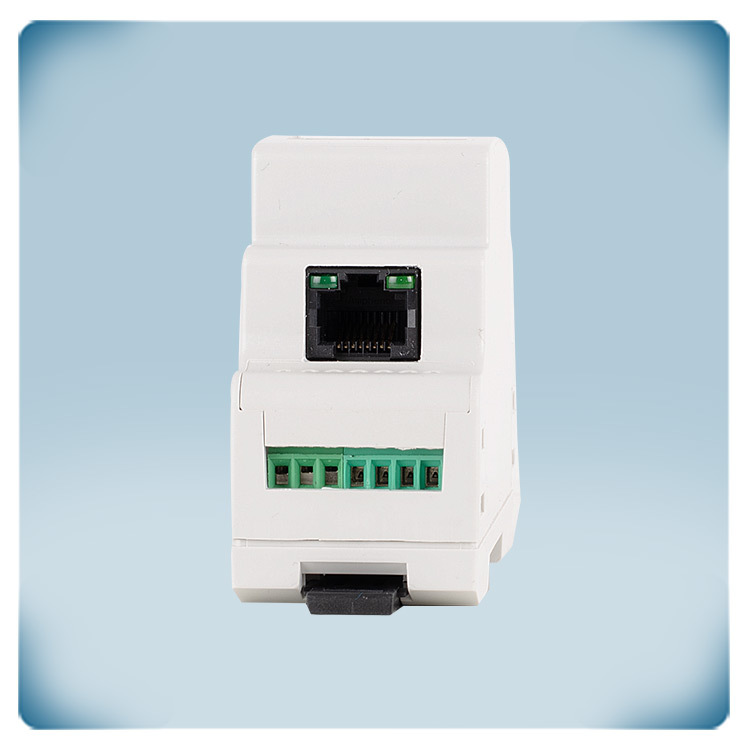

Захранващото напрежение е 24 VDC, като захранването и Modbus RTU комуникацията се осъществяват чрез един-единствен RJ45 кабел.
Корпусът на устройството е със степен на защита IP30 срещу проникване на прах и влага и позволява монтаж върху DIN шина.
Допълнителни спецификации и описание
Как работи DIO-M-D4?
Повечето устройства на Сентера осъществяват комуникация едно с друго посредством протокола Modbus RTU, който от своя страна използва RS485 технология (физически интерфейс с възможност за предаване нан дълго разстояние). В някои системи или приложения устройства, които не са продукция на Сентера като задвижващ механизъм за клапа, превключватели и др., могат да установят комуникация с продукти на Сентера единствено посреством модулът DIO-M-D4, като те получават информация чрез дигиталните изходи на устройството и обратно – могат да изпращат информация чрез тях. Захранващото напрежение на дигиталните изходи е 5 VDC, когато те са активирани, а максималното натоварване е 100 мA, като те имат и защита срещу късо съединение и пренатоварване.
Повечето устройства на Сентера осъществяват комуникация едно с друго посредством протокола Modbus RTU, който от своя страна използва RS485 технология (физически интерфейс с възможност за предаване нан дълго разстояние). В някои системи или приложения устройства, които не са продукция на Сентера като задвижващ механизъм за клапа, превключватели и др., могат да установят комуникация с продукти на Сентера единствено посреством модулът DIO-M-D4, като те получават информация чрез дигиталните изходи на устройството и обратно – могат да изпращат информация чрез тях. Захранващото напрежение на дигиталните изходи е 5 VDC, когато те са активирани, а максималното натоварване е 100 мA, като те имат и защита срещу късо съединение и пренатоварване.
Как се свързва?
Захранващото напрежение е 24 VDC, като захранването и Modbus RTU комуникацията се осъществяват чрез един-единствен RJ45 кабел. За по-надеждно и подсилено захранване Ви препоръчваме използването на 24 VDC захранващи модули с RJ45 букса. За повече информацията, моля разгледайте монтажната инструкция и техническата спецификация, прикрепени към артикулния код на изделието на www.sentera.eu.
Захранващото напрежение е 24 VDC, като захранването и Modbus RTU комуникацията се осъществяват чрез един-единствен RJ45 кабел. За по-надеждно и подсилено захранване Ви препоръчваме използването на 24 VDC захранващи модули с RJ45 букса. За повече информацията, моля разгледайте монтажната инструкция и техническата спецификация, прикрепени към артикулния код на изделието на www.sentera.eu.
4 дигитални входа: Има множество начини за свързване на цифровите входове на DIO-M-D4, като модулът също така разполага с функции за откриване и отчитане на тахосигнал на двигател.
4 дигитални изхода: Свържете изходите на устройството към входовете на другото устройство, което ще свързвате.
4 дигитални изхода: Свържете изходите на устройството към входовете на другото устройство, което ще свързвате.
Какъв е режимът на работа?
Въпреки че четирите цифрови входа и четирите цифрови изхода могат да работят напълно самостоятелно (нормален режим на работа с Modbus), могат и да си взаимодействат, като модулът има два режима на работа:
Въпреки че четирите цифрови входа и четирите цифрови изхода могат да работят напълно самостоятелно (нормален режим на работа с Modbus), могат и да си взаимодействат, като модулът има два режима на работа:
Нормален режим на работа с Modbus: По подразбиране, при този режим на работа е нужно едно Главно устройство с Modbus RTU комуникация, което да регулира изходите и да проследява измерените стойности, подадени от входовете на модула. За тази цел трябва да настроите Holding регистри от 21 до 24 на „0“ и можете да използвате Holding регистри от 11 до 14 за регулиране на нивата на цифровите изходи от високо до ниско.
Свързан режим (Tied mode): Свързаният режим може да бъде активиран чрез Modbus RTU. В този режим цифровите изходи следват състоянието на съответните цифрови входове. При активиране на даден вход се активира и изходът, който е свързан с него. Цифровите входове на модула могат да бъдат активирани по няколко начина – чрез външно устройство с цифров изход, чрез безпотенциален (сух) контакт или чрез тахосигнал. Тахосигналът може да се използва за измерване на скоростта на въртене на двигателя. Поддържа се детектиране на тахосигнали в диапазона от 0 до 60 000 об/мин или от 0 до 1 000 Hz.
Какви са възможностите за монтаж?

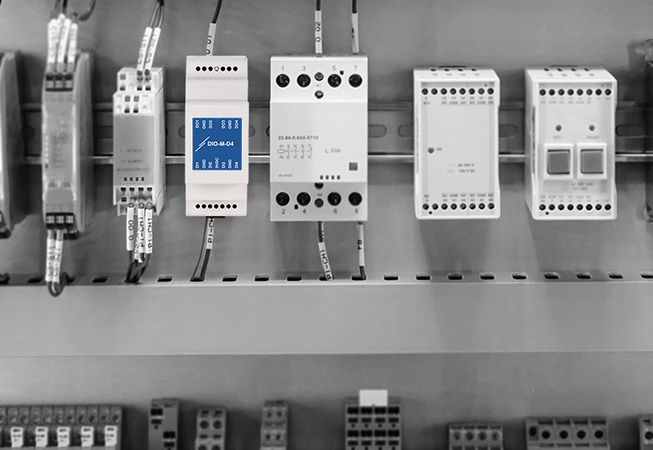

DIO-M-D4 е предназначен за монтаж върху DIN шина в електрически шкафове, като това е невероятно удобно решение за наблюдаване и контрол на индустриално оборудване. DIN шините съответстват на индустриалните стандарти и се използват за монтаж на промишлено оборудване. Инсталацията е изключително лесна – просто монтирайте устройството върху шината и го закрепете, като използвате щифта в долната част на устройството. Електрониката за DIN шини съществува от дълго време и става все по-популярна в промишлените и индустриалните приложения. Корпусът на устройството е със степен на защита IP30 срещу проникване на прах и влага.
DIO-M-D4 е предназначен за монтаж върху DIN шина в електрически шкафове, като това е невероятно удобно решение за наблюдаване и контрол на индустриално оборудване. DIN шините съответстват на индустриалните стандарти и се използват за монтаж на промишлено оборудване. Инсталацията е изключително лесна – просто монтирайте устройството върху шината и го закрепете, като използвате щифта в долната част на устройството. Електрониката за DIN шини съществува от дълго време и става все по-популярна в промишлените и индустриалните приложения. Корпусът на устройството е със степен на защита IP30 срещу проникване на прах и влага.
