Інструкція з монтажу
SENSISTANT, комплект для підключення будь-якого пристрою -F або -G
Опис продукту

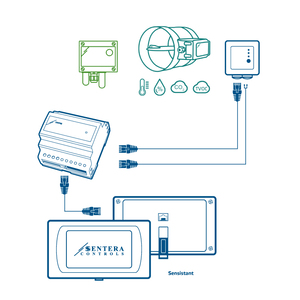

Цей набір для конфігурації Sentera складається з конфігуратора SENSISTANT Modbus, спеціально розробленого модуля живлення 24 VDC і двох кабелів, необхідних для підключення та налаштування пристроїв Sentera HVAC з клемними колодками (версії -F, -G або -H).
У комплект входить кабель UTP з роз'ємами RJ45 з обох боків і кабель UTP з роз'ємом RJ45 з одного боку і вільними кінцями проводів з іншого боку. Обидва кабелі мають довжину 2 м.
Додаткові характеристики та опис
Що входить до комплекту?
До комплекту конфігурації Sentera SENSISTANT-SET-F входять наступні компоненти:
1. Конфігуратор Modbus SENSISTANT : пристрій для налаштування та моніторингу параметрів датчиків та/або контролерів Sentera HVAC. Дозволяє встановлювати різні параметри на датчиках за допомогою протоколу зв'язку Modbus RTU (RS485).
До комплекту конфігурації Sentera SENSISTANT-SET-F входять наступні компоненти:
1. Конфігуратор Modbus SENSISTANT : пристрій для налаштування та моніторингу параметрів датчиків та/або контролерів Sentera HVAC. Дозволяє встановлювати різні параметри на датчиках за допомогою протоколу зв'язку Modbus RTU (RS485).
2. Модуль живлення 24 VDC: модуль, призначений для забезпечення живлення 24 VDC для датчиків та/або контролерів Sentera HVAC. Він гарантує, що пристрої отримують необхідну потужність для належної роботи.
3. Кабелі: Набір конфігурації включає необхідні кабелі для підключення та налаштування датчиків та/або контролерів Sentera HVAC, які мають клемні колодки. Ці кабелі спеціально розроблені для під'єднання до клемних колодок датчиків і полегшують зв'язок між датчиками та конфігуратором SENSISTANT Modbus.
Як дізнатия версії продукції Sentera?
Стандартно датчики/контролери Sentera HVAC, що мають фізичні виходи та клемні колодки для підключення, мають різні версії/моделі, а саме -F, -G або -H. Конкретне призначення та можливості цих датчиків залежать від їхніх відповідних версій. Дізнатися про версію можна за останньою літерою в назві серії вашого пристрою, тобто - RSMFF-3 - це -F версія багатофункціональних кімнатних датчиків RSMF-3, RCMFH-3 - це -H версія багатофункціональних кімнатних розумних датчиків (контролерів) RCMF-3, а DPS-G-2K0 -2 - це -G серія датчиків диференціального тиску DPS.
Спільною особливістю всіх трьох версій є з'єднання за допомогою клемної колодки.
Якщо вам цікаво, в чому різниця між вищезгаданими версіями продуктів, перейдіть за цим посиланням.
3. Кабелі: Набір конфігурації включає необхідні кабелі для підключення та налаштування датчиків та/або контролерів Sentera HVAC, які мають клемні колодки. Ці кабелі спеціально розроблені для під'єднання до клемних колодок датчиків і полегшують зв'язок між датчиками та конфігуратором SENSISTANT Modbus.
Як дізнатия версії продукції Sentera?
Стандартно датчики/контролери Sentera HVAC, що мають фізичні виходи та клемні колодки для підключення, мають різні версії/моделі, а саме -F, -G або -H. Конкретне призначення та можливості цих датчиків залежать від їхніх відповідних версій. Дізнатися про версію можна за останньою літерою в назві серії вашого пристрою, тобто - RSMFF-3 - це -F версія багатофункціональних кімнатних датчиків RSMF-3, RCMFH-3 - це -H версія багатофункціональних кімнатних розумних датчиків (контролерів) RCMF-3, а DPS-G-2K0 -2 - це -G серія датчиків диференціального тиску DPS.
Спільною особливістю всіх трьох версій є з'єднання за допомогою клемної колодки.
Якщо вам цікаво, в чому різниця між вищезгаданими версіями продуктів, перейдіть за цим посиланням.
Чому ми обрали саме таке конфігураційне рішення?
Перш за все, тому що воно зручне, компактне і просте. Більше того, SENSISTANT-SET-F готовий до використання прямо з коробки, на місці. Вам не потрібен комп'ютер для підключення до пристроїв або будь-які інші складні і трудомісткі дії для управління налаштуваннями, вам не потрібно встановлювати програмне забезпечення або використовувати конвертер Modbus. Вам навіть не потрібен доступ до Інтернету - просто підключіть пристрій і налаштуйте його параметри за допомогою цього компактного інструменту та аксесуарів.
Перш за все, тому що воно зручне, компактне і просте. Більше того, SENSISTANT-SET-F готовий до використання прямо з коробки, на місці. Вам не потрібен комп'ютер для підключення до пристроїв або будь-які інші складні і трудомісткі дії для управління налаштуваннями, вам не потрібно встановлювати програмне забезпечення або використовувати конвертер Modbus. Вам навіть не потрібен доступ до Інтернету - просто підключіть пристрій і налаштуйте його параметри за допомогою цього компактного інструменту та аксесуарів.
Як це працює?
Після підключення SENSISTANT до пристрою Sentera, який ви хочете налаштувати через Modbus RTU, SENSISTANT автоматично розпізнає пристрій, коли ви натиснете на кнопку «Сканувати». Після завершення сканування на екрані вашого пристрою SENSISTANT має з'явитися назва підключеного пристрою Sentera. Потім вам буде запропоновано відкрити вхідні або утримуючі регістри.
Вхідні регістри є «тільки для читання», тобто вони призначені для моніторингу і показують стан пристрою і поточні виміряні параметри ОВіК, в той час як holding регістри є «для читання і запису», тобто вони використовуються для налаштування параметрів підключеного пристрою.
Програмне забезпечення SENSISTANT досить інтуїтивно зрозуміле, тому конфігурація пристроїв надзвичайно проста і не вимагає ніяких попередніх знань про програму.
Карта регістрів Modbus пропонує повний огляд всіх параметрів підключеного пристрою. Її можна завантажити з нашого сайту.
Після підключення SENSISTANT до пристрою Sentera, який ви хочете налаштувати через Modbus RTU, SENSISTANT автоматично розпізнає пристрій, коли ви натиснете на кнопку «Сканувати». Після завершення сканування на екрані вашого пристрою SENSISTANT має з'явитися назва підключеного пристрою Sentera. Потім вам буде запропоновано відкрити вхідні або утримуючі регістри.
Вхідні регістри є «тільки для читання», тобто вони призначені для моніторингу і показують стан пристрою і поточні виміряні параметри ОВіК, в той час як holding регістри є «для читання і запису», тобто вони використовуються для налаштування параметрів підключеного пристрою.
Програмне забезпечення SENSISTANT досить інтуїтивно зрозуміле, тому конфігурація пристроїв надзвичайно проста і не вимагає ніяких попередніх знань про програму.
Карта регістрів Modbus пропонує повний огляд всіх параметрів підключеного пристрою. Її можна завантажити з нашого сайту.
