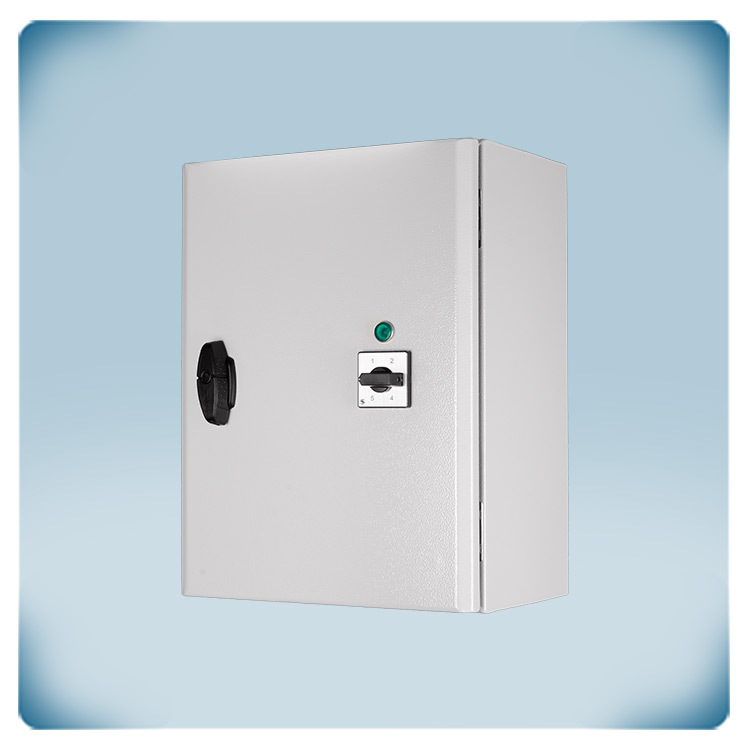

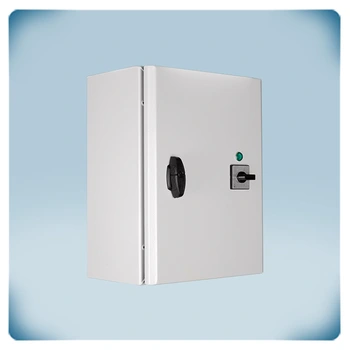

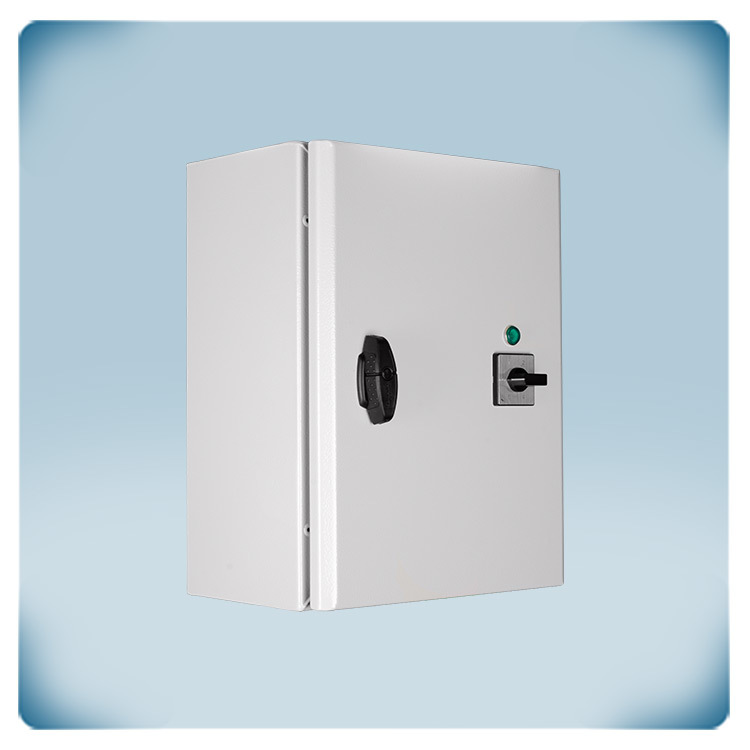

5-ступеневий регулятор швидкості, контроль ТК, 16 А
Опис продукту
5-ступеневий регулятор швидкості вентилятора з термоконтактами ТК для однофазних двигунів. Максимальний струм двигуна (комбінований) становить 16 А.

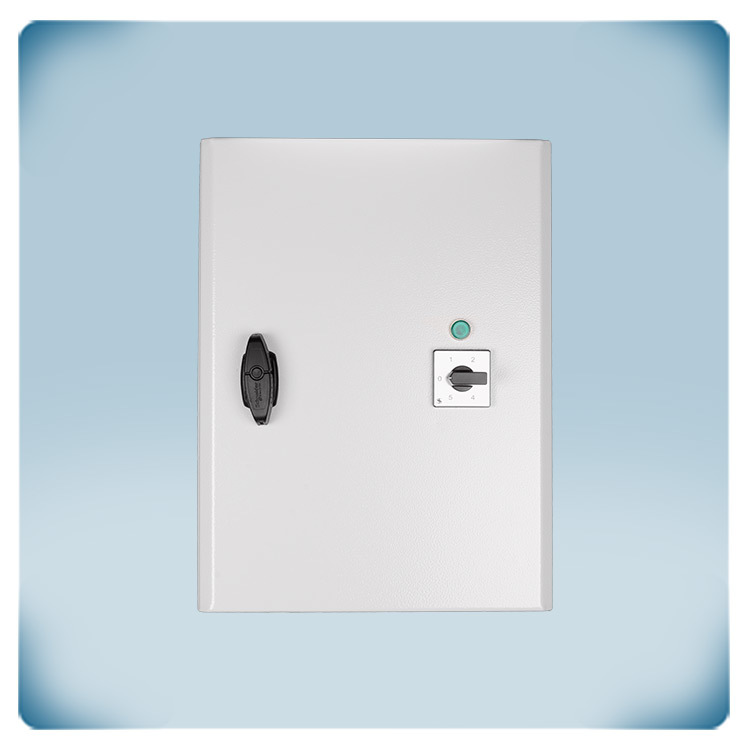

Швидкість вентилятора можна регулювати за допомогою поворотного перемикача на передній панелі. У разі перегріву функція контролю ТК вимикає двигун.
Швидкість вентилятора регулюється в п'ять етапів шляхом зниження напруги двигуна. Ідеальна синусоїдальна форма вихідної напруги забезпечує тиху роботу двигуна.

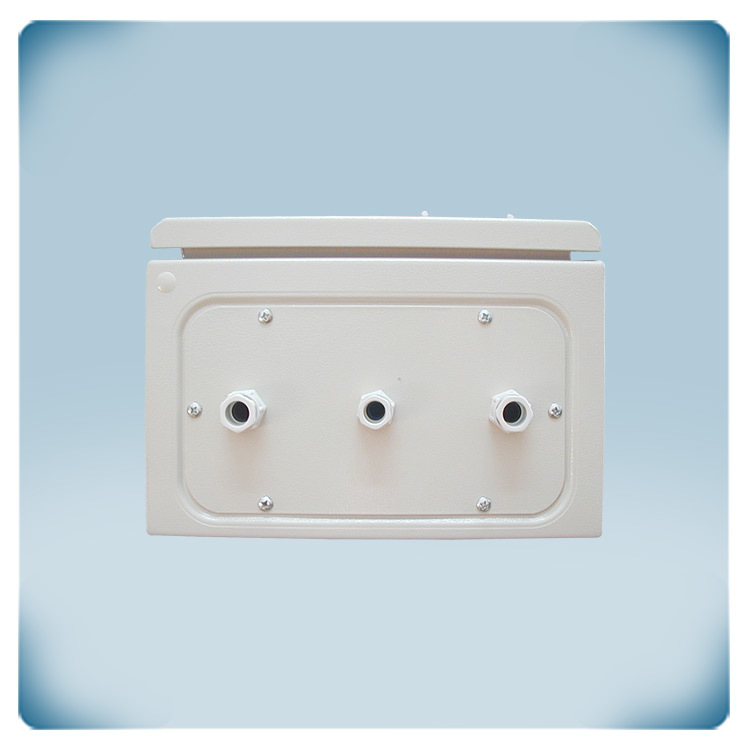

Корпус призначений для поверхневого монтажу і забезпечує захист IP54 від бруду, пилу і вологи.
Додаткові характеристики та опис
Чому саме трансформаторний регулятор швидкості?
Більшість електродвигунів управляються шляхом регулювання напруги, що подається на них. Трансформаторні регулятори - це просте, зручне й економічне рішення для керування швидкістю. Одна з головних переваг таких пристроїв полягає в тому, що вони не створюють електромагнітних перешкод, які можуть негативно позначитися на роботі як самого двигуна, так і електроустаткування, що знаходиться поблизу. Трансформаторні регулятори ідеально підходять для застосування в приміщеннях і зонах, де потрібен мінімальний рівень шуму. Таким чином, трансформаторний регулятор швидкості є рішенням, яке забезпечить надійну і тиху роботу електродвигуна за доступною ціною.
Просте п'ятиступеневе управління швидкістю
П'ятиступеневі регулятори швидкості обертання вентиляторів широко використовуються в майстернях і на складах, а також у промислових і громадських будівлях різного призначення. Регулятор швидкості можна використовувати відразу після підключення. Для коректної роботи не потрібно ніякого додаткового налаштування та програмування. Регулятори STRS1 роблять керування швидкістю вентилятора ще простішим!
Принцип роботи

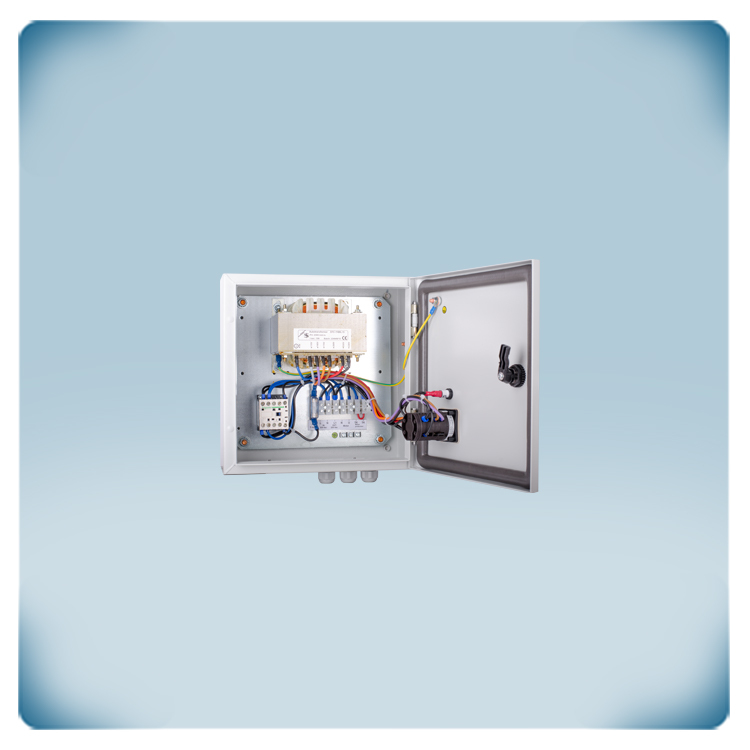

Робота регулятора швидкості STRS1 заснована на застосуванні вбудованого автотрансформатора. Він використовується для ступеневого керування напругою, яка подається на електродвигун, що дає змогу змінювати швидкість обертання вентилятора. Ця технологія є дуже надійною і довговічною. Автотрансформатори мають спеціальну оболонку для зниження кількості створюваних електричних перешкод. Вихідна напруга, створювана регулятором, має форму чистої синусоїди, що забезпечує тиху роботу електродвигуна і підвищує термін його служби.
Застосування та сумісність
Регулятор швидкості STRS1 призначений для зміни швидкості обертання вентилятора шляхом зниження напруги, що подається на його двигун. Керований вентилятор працює від змінного струму і перетворює електричну енергію в механічну. До регулятора швидкості можна під'єднати кілька електродвигунів, не перевищуючи при цьому максимальне значення струму. У разі одночасної роботи кількох електродвигунів від одного регулятора всі вони будуть обертатися з однаковою швидкістю. Рекомендується уважно вивчити супровідну документацію електродвигуна перед підключенням.
Нерегульований вихід
Регулятор швидкості STRS1 оснащено додатковим нерегульованим виходом (230 В), який замикається під час роботи електродвигуна. Нерегульованим він називається тому, що має тільки два положення - замкнутий (230 В) і розімкнутий (0 В). Максимальний струм для цього виходу не повинен перевищувати 2 А. Одним із прикладів використання цього виходу є керування електроприводом повітряного або водяного клапана. Під час увімкнення вентилятора клапан відкривається, а під час вимкнення - закривається. Якщо необхідно дистанційно контролювати роботу регулятора швидкості, то до нерегульованого виходу можна підключити сигнальну лампу.
Регулятор швидкості STRS1 оснащено додатковим нерегульованим виходом (230 В), який замикається під час роботи електродвигуна. Нерегульованим він називається тому, що має тільки два положення - замкнутий (230 В) і розімкнутий (0 В). Максимальний струм для цього виходу не повинен перевищувати 2 А. Одним із прикладів використання цього виходу є керування електроприводом повітряного або водяного клапана. Під час увімкнення вентилятора клапан відкривається, а під час вимкнення - закривається. Якщо необхідно дистанційно контролювати роботу регулятора швидкості, то до нерегульованого виходу можна підключити сигнальну лампу.
Захист електродвигуна від перегріву
Регулятор швидкості вентилятора STRS1 оснащено клемами для підключення термоконтактів електродвигуна (ТК). Термоконтакти використовуються для вимірювання температури на обмотках електродвигуна. У разі перегріву електродвигун буде зупинено, щоб уникнути ризику пошкодження або виходу його з ладу. Після спрацьовування захисту від перегріву регулятор швидкості необхідно перезапустити вручну. Якщо електродвигун не оснащений термоконтактами, клеми TK мають бути з'єднані між собою, щоб імітувати його нормальну роботу.
Регулятор швидкості вентилятора STRS1 оснащено клемами для підключення термоконтактів електродвигуна (ТК). Термоконтакти використовуються для вимірювання температури на обмотках електродвигуна. У разі перегріву електродвигун буде зупинено, щоб уникнути ризику пошкодження або виходу його з ладу. Після спрацьовування захисту від перегріву регулятор швидкості необхідно перезапустити вручну. Якщо електродвигун не оснащений термоконтактами, клеми TK мають бути з'єднані між собою, щоб імітувати його нормальну роботу.
Світлодіодна індикація
Регулятор швидкості вентилятора STRS1 оснащено світлодіодним індикатором, який розміщено на дверцятах корпусу. Під час під'єднання живлення до трансформаторного регулятора індикатор загориться зеленим кольором.
Регулятор швидкості вентилятора STRS1 оснащено світлодіодним індикатором, який розміщено на дверцятах корпусу. Під час під'єднання живлення до трансформаторного регулятора індикатор загориться зеленим кольором.
Корпус регулятора

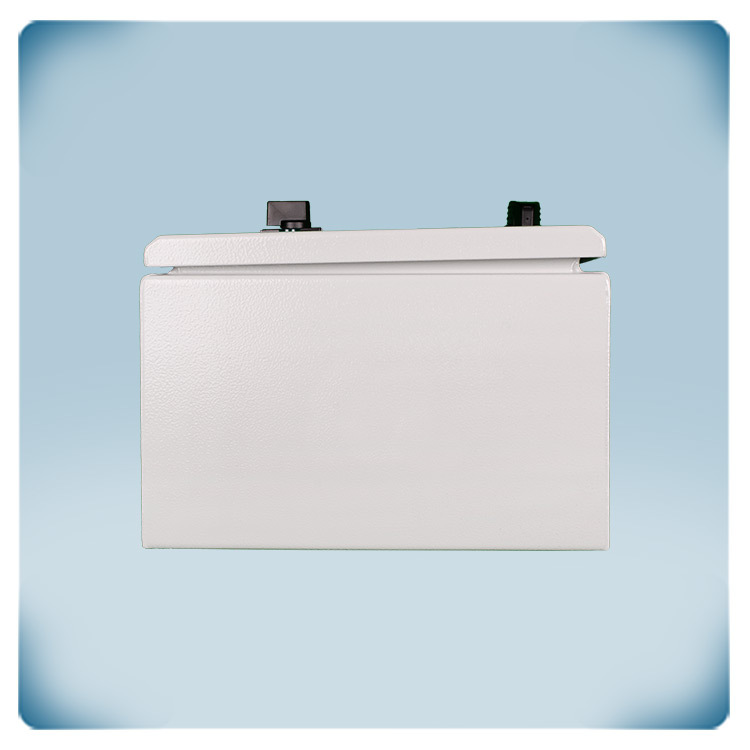

Корпус регулятора STRS1 виконаний з листової сталі із захисним лакофарбовим покриттям і забезпечує надійний захист від механічних та інших впливів. Він сертифікований за європейським стандартом EN 62208 і має ступінь захисту від пилу та вологи IP54. Для довготривалої та безпечної роботи регулятора температура довкілля не повинна виходити за межі діапазону -20-35 °C, а відносна вологість має бути в межах 5-95% без утворення конденсату. Не піддавайте регулятор впливу прямих сонячних променів і вібрацій. Дотримуйтесь усіх необхідних заходів безпеки.
Корпус регулятора STRS1 виконаний з листової сталі із захисним лакофарбовим покриттям і забезпечує надійний захист від механічних та інших впливів. Він сертифікований за європейським стандартом EN 62208 і має ступінь захисту від пилу та вологи IP54. Для довготривалої та безпечної роботи регулятора температура довкілля не повинна виходити за межі діапазону -20-35 °C, а відносна вологість має бути в межах 5-95% без утворення конденсату. Не піддавайте регулятор впливу прямих сонячних променів і вібрацій. Дотримуйтесь усіх необхідних заходів безпеки.
