Déclaration CE
Variateur de vitesse à autotransformateur 16 A | CT
Description du produit
Variateur de vitesse à transformateur à 5 étapes avec contacts thermiques (CT) pour les moteurs monophasés. Le courant moteur maximal (combiné) est de 16 A.

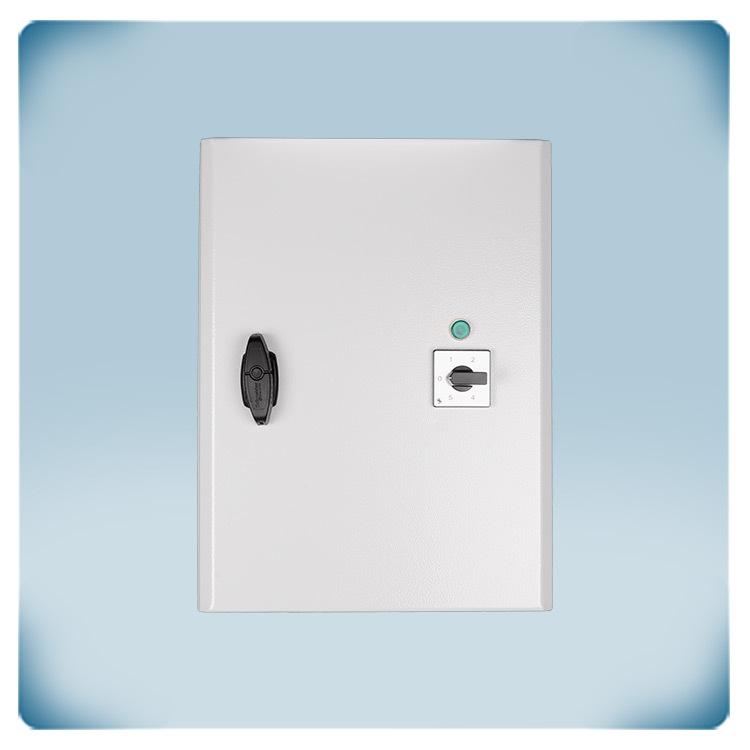

La vitesse du ventilateur peut être ajustée à l'aide du commutateur rotatif situé sur le couvercle avant. En cas de surchauffe, la fonction de surveillance des CT désactive le moteur. La vitesse du ventilateur est régulée par cinq étapes en abaissant la tension moteur. La forme parfaitement sinusoïdale de la tension de sortie assure un fonctionnement silencieux du moteur.
Le boîtier est conçu pour un montage en surface et bénéficie d'un indice de protection IP54 contre la pénétration de la saleté, de la poussière et de l'humidité.
Spécifications et descriptions supplémentaires
Pourquoi choisir le STRS1 ?
Les variateurs à transformateur ont beaucoup d'avantages en tant que solution de régulation de vitesse. Ils sont robustes, faciles à utiliser, efficaces et abordables. Un de ses avantage notable, c'est l'absence d'excitation électromagnétique dans les moteurs, ce qui les rend appropriés pour les environnements sensibles au bruit. Avec un variateur de vitesse de ventilateur à transformateur, vous bénéficiez d'un fonctionnement moteur silencieux, d'un contrôle par paliers pratique, et d'un variateur durable à un coût raisonnable.
Les variateurs de vitesse de ventilateur à 5 paliers tels que le STRS1 trouvent une application étendue dans les cuisines industrielles, les entrepôts et autres environnements industriels. Ils constituent une solution de contrôle simple pour la régulation des hottes d’extraction ou des ventilateurs d’extraction. Ces variateurs permettent d’ajuster la vitesse du ventilateur en cinq étapes, allant de l’arrêt à la vitesse maximale. Ce sont des dispositifs « Plug-and-Play», ainsi donc, ils ne nécessitent aucune configuration ni programmation, ce qui rend la régulation de la vitesse des ventilateurs CA simple et efficace.
Quelle est la technologie ?

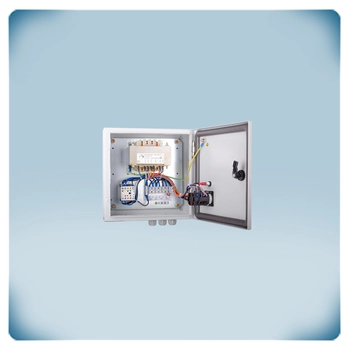

C'est un variateur de vitesse de ventilateur pour des moteurs monophasés. Il est doté d'un commutateur rotatif intégré qui permet de sélectionner l'une des cinq vitesses. La technologie à autotransformateur est utilisée pour diminuer la tension moteur et ajuster la vitesse du ventilateur en ces cinq étapes. La technologie à autotransformateur est très fiable et durable, produisant une tension moteur avec une forme d'onde sinusoïdale lisse. Le résultat, c'est un moteur qui fonctionne de manière exceptionnellement silencieuse et une durée de vie prolongée. Les autotransformateurs incorporés dans le STRS1 sont imprégnés d'un matériau spécial qui réduit le bruit électrique.
C'est un variateur de vitesse de ventilateur pour des moteurs monophasés. Il est doté d'un commutateur rotatif intégré qui permet de sélectionner l'une des cinq vitesses. La technologie à autotransformateur est utilisée pour diminuer la tension moteur et ajuster la vitesse du ventilateur en ces cinq étapes. La technologie à autotransformateur est très fiable et durable, produisant une tension moteur avec une forme d'onde sinusoïdale lisse. Le résultat, c'est un moteur qui fonctionne de manière exceptionnellement silencieuse et une durée de vie prolongée. Les autotransformateurs incorporés dans le STRS1 sont imprégnés d'un matériau spécial qui réduit le bruit électrique.
Il est important de ne pas actionner le commutateur rotatif trop rapidement. Le commutateur dispose d'un délai temporel mécanique intégré. Cela à son tour est très important pour pouvoir prévenir les étincelles internes lors de la commutation. Une rotation rapide du commutateur peut contourner ce mécanisme de délai temporel. Dans de tels cas, l'appareil restera en interne en position « 0 » (position Arrêt/OFF) même si le commutateur a été tourné vers un autre réglage de vitesse. Il est donc conseillé de manœuvrer le commutateur rotatif à une vitesse modérée afin de permettre au temporisateur mécanique de fonctionner correctement.
Quelle est l'application typique ?
La série est spécifiquement conçue afin de contrôler des ventilateurs AC, tout en réduisant la tension moteur. Les ventilateurs AC fonctionnent à l'aide d'un courant alternatif et le convertissent en puissance mécanique. C'est pourquoi ils sont ne sont compatibles qu'avec les moteurs à tension contrôlable. Il est bien possible de raccorder plusieurs moteurs au variateur, à condition que la limite de courant ne soit pas dépassée. Dans de tels cas, tous les moteurs raccordés fonctionnent à la même vitesse. Si vous n'êtes pas certain du type de moteur que vous possédez, il est fortement recommandable d'examiner attentivement la documentation fournie ou de contacter le fabricant du moteur afin d'obtenir de l'assistance supplémentaire.
La série est spécifiquement conçue afin de contrôler des ventilateurs AC, tout en réduisant la tension moteur. Les ventilateurs AC fonctionnent à l'aide d'un courant alternatif et le convertissent en puissance mécanique. C'est pourquoi ils sont ne sont compatibles qu'avec les moteurs à tension contrôlable. Il est bien possible de raccorder plusieurs moteurs au variateur, à condition que la limite de courant ne soit pas dépassée. Dans de tels cas, tous les moteurs raccordés fonctionnent à la même vitesse. Si vous n'êtes pas certain du type de moteur que vous possédez, il est fortement recommandable d'examiner attentivement la documentation fournie ou de contacter le fabricant du moteur afin d'obtenir de l'assistance supplémentaire.
Quelles sont les fonctionnalités supplémentaires ?
Le variateur de vitesse de ventilateur dispose d'une sortie supplémentaire non régulée (230 VCA) qui devient active lorsque le moteur est en fonctionnement. Prenant en compte le fait que sortie est soit Marche/ON (230 Volts), soit Arrêt/OFF (0 Volt); elle est dite « sortie non régulée ». Elle a un courant maximal nominal de 2 A. Cette sortie est couramment utilisée pour contrôler divers composants externes, tels qu'un indicateur de fonctionnement, un registre, un relais, et plus encore. Par exemple, lorsque le ventilateur ne fonctionne pas, le registre est fermé, et lorsque le ventilateur est actif, le registre s'ouvre.
Le variateur de vitesse de ventilateur dispose d'une sortie supplémentaire non régulée (230 VCA) qui devient active lorsque le moteur est en fonctionnement. Prenant en compte le fait que sortie est soit Marche/ON (230 Volts), soit Arrêt/OFF (0 Volt); elle est dite « sortie non régulée ». Elle a un courant maximal nominal de 2 A. Cette sortie est couramment utilisée pour contrôler divers composants externes, tels qu'un indicateur de fonctionnement, un registre, un relais, et plus encore. Par exemple, lorsque le ventilateur ne fonctionne pas, le registre est fermé, et lorsque le ventilateur est actif, le registre s'ouvre.
De plus, ce variateur de vitesse de ventilateur peut surveiller les contacts thermiques moteur - CT (les contacts thermiques mesurent la température dans les enroulements du moteur). En cas de surchauffe du moteur, la fonction de surveillance des CT désactive le moteur pour prévenir des endommagements au moteur. Si le moteur n'est pas équipé de contacts CT, il faut ponter les deux bornes CT du régulateur STRS1 pour simuler une température moteur normale.
Tensions de sortie configurables. Tout de même, il est possible de modifier facilement les 5 tensions de sortie en changeant le câblage interne. Les tensions de sortie raccordées en usine sont de 100, 120, 140, 170 et 230 VCA. Cependant, la version du produit propose une tension de 80 VCA qui peut être raccordée en déconnectant l'un des 5 autres étapes.
Pourquoi le boîtier est-il durable ?
Le boîtier est fabriqué en acier de haute qualité. Il peut être monté en surface et bénéficie d'un indice protection IP54 contre la pénétration de la saleté, de la poussière et de l'humidité.
Le boîtier est fabriqué en acier de haute qualité. Il peut être monté en surface et bénéficie d'un indice protection IP54 contre la pénétration de la saleté, de la poussière et de l'humidité.
