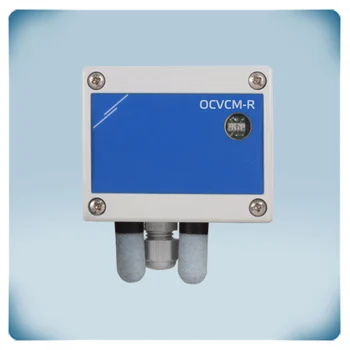

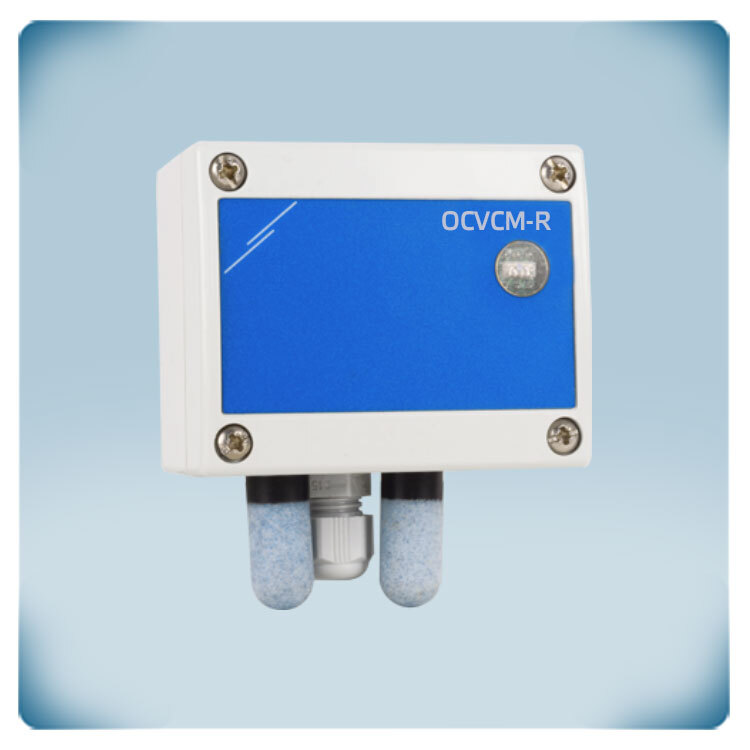

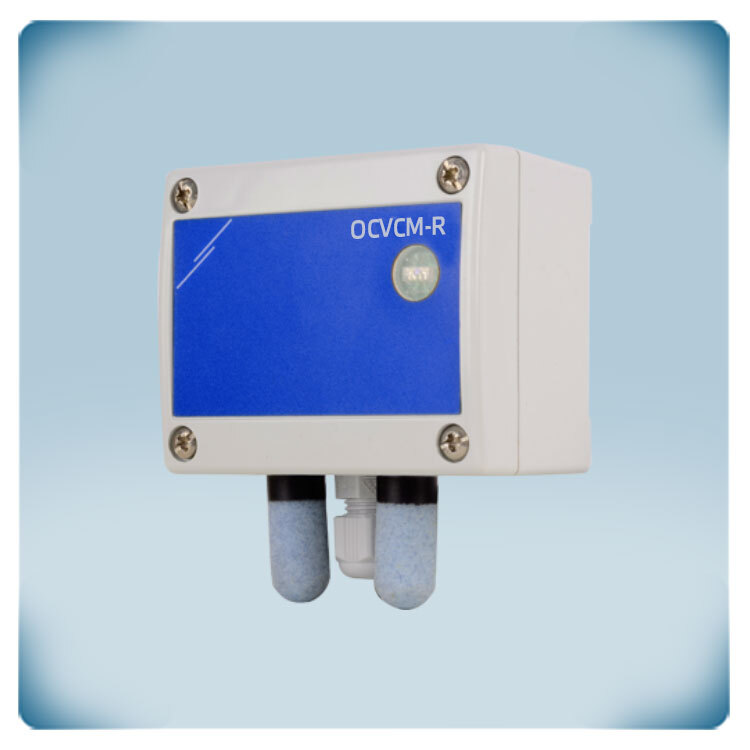

Зовнішній датчик TVOC, температури, вологості | для суворих умов | PoM
Опис продукту
Вуличний інтелектуальний датчик якості повітря з контролюючим алгоритмом використовується для управління вентиляцією за рівнем концентрації TVOC, температури та вологості та ефективно знижує споживання електроенергії вентиляційної системи. Датчик може працювати в суворих умовах зовнішнього середовища.
Напруга живлення 24 VDC PoM - це значить, що зв'язок Modbus RTU і живлення 24 VDC можуть бути підключені через один кабель і роз'єм RJ45. Imax 30 мА.
Датчик має алгоритм, який управляє одним аналоговим або модулюючим виходом, що може використовуватися безпосередньо для управління ЕС двигуном, регулятором швидкості обертання AC вентилятора або приводом повітряної заслінки тощо. Можна вибрати тип сигналу на виході: 0-10 VDC, 0-20 мА або 0-100% ШІМ, вибирається через Modbus RTU.
► Додаткова функціональність
Датчик має 3 світлодіоди з регульованою інтенсивністю світла для індикації стану вимірювання.
Виявлення дня / ночі через датчик зовнішньої освітленості з регульованим рівнем «активний» і «пасивний».
Програмне забезпечення легко оновлювати і змінювати всі налаштування через Modbus RTU.
Елементи датчика на основі кремнію для вимірювання TVOC.
Змінний елемент датчика TVOC.
► Діапазони вимірювання
Температура: -30-70 ° C
Відносна вологість: 0-100% rH (без конденсату)
Діапазон TVOC: 0—60.000 ppb
► Точність вимірювання
Температура: ±0,4 ºC (-30-70 ºC)
Відносна вологість: ±3% rH (0-100% rH)
Діапазон TVOC: ± 15 ppm (0—60.000 ppb)
Ступінь захисту корпуса IP65 (згідно EN 60529). Поверхневий монтаж. Гарантія 2 роки з дати поставки.
Додаткові характеристики та опис
Як це працює?
Цей датчик вимірює температуру, відносну вологість, концентрацію TVOC і інтенсивність навколишнього світлу. На підставі виміряних значень температури і відносної вологості розраховується температура точки роси. Виміряні значення доступні через Modbus RTU. Алгоритм керує безпосередньо ЄС вентилятором, регулятором швидкості АС вентилятора або приводом заслінки через зв'язок Modbus RTU. Вихідне значення змінюється пропорційно в залежності від виміряної температури, відносної вологості і рівня TVOC. Наприклад, як тільки температура, відносна вологість або рівень TVOC наблизяться до максимальної межі, швидкість вентилятора збільшиться або заслінка відкриється.
Цей датчик вимірює температуру, відносну вологість, концентрацію TVOC і інтенсивність навколишнього світлу. На підставі виміряних значень температури і відносної вологості розраховується температура точки роси. Виміряні значення доступні через Modbus RTU. Алгоритм керує безпосередньо ЄС вентилятором, регулятором швидкості АС вентилятора або приводом заслінки через зв'язок Modbus RTU. Вихідне значення змінюється пропорційно в залежності від виміряної температури, відносної вологості і рівня TVOC. Наприклад, як тільки температура, відносна вологість або рівень TVOC наблизяться до максимальної межі, швидкість вентилятора збільшиться або заслінка відкриється.
Як працює алгоритм?
Вихід датчика може безпосередньо управляти ЄС вентилятором, регулятором швидкості АС вентилятора або заслінкою з приводом. Завдяки алгоритму вихідне значення сигналу змінюється залежно від найвищих значень T, rH або TVOC. Тобто найвище з трьох вихідних значень, що перевищує всі інші показники, контролює вихідний сигнал - датчик збільшує швидкість вентилятора або відкриває заслінку тощо.
Вихід датчика може безпосередньо управляти ЄС вентилятором, регулятором швидкості АС вентилятора або заслінкою з приводом. Завдяки алгоритму вихідне значення сигналу змінюється залежно від найвищих значень T, rH або TVOC. Тобто найвище з трьох вихідних значень, що перевищує всі інші показники, контролює вихідний сигнал - датчик збільшує швидкість вентилятора або відкриває заслінку тощо.
Скорочений час установки
Один роз'єм RJ45 достатній щоб підключити датчик! Зв'язок Modbus RTU і живлення 24 VDC підключені через один кабель - Power over Modbus або PoM. Виміряні значення доступні через Modbus RTU. Більшість джерел живлення 24 VDC забезпечують захист від короткого замикання, перевантаження і перенапруги. Напруга живлення 24 VDC підвищує безпеку і надійність вашої установки.
Простота у використанні
Цей датчик не вимагає конфігурації. Після установки він відразу ж готовий до використання. Налаштування за замовчуванням підходять для більшості додатків. Якщо необхідно, всі налаштування можна змінити через Modbus RTU. Наприклад, можна вибрати інший тип виходу, щоб він був сумісний з іншими пристроями: 0-10 VDC / 0-20 мА / 0-100% ШІМ / Modbus RTU.
Поверхневий монтаж

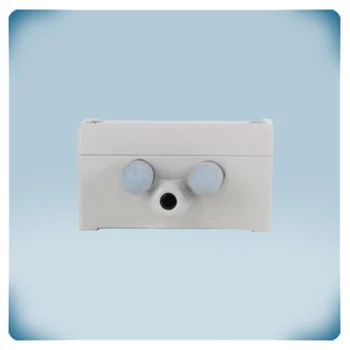

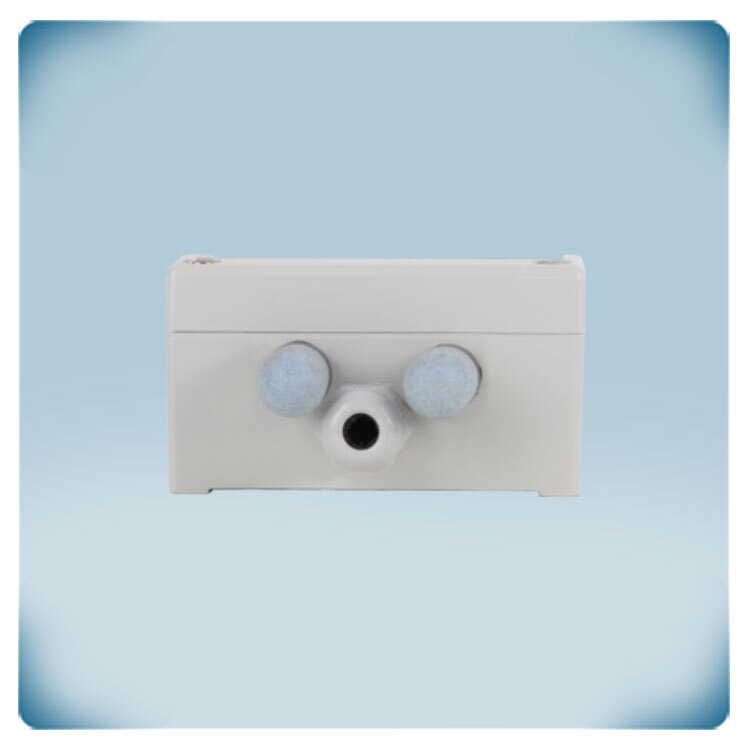

Корпус забезпечує захист IP65 від проникнення пилу та вологи. Поверхневий монтаж. Щоб забезпечити оптимальну роботу, датчик слід захищати від прямих сонячних променів та встановлювати у добре провітрюваному приміщенні. Встановлюйте пристрій так, щоб з'єднання знаходилися знизу. Додатково можна поверх датчика встановити спеціальне захисне покриття AWP-10-13-13 оснащене тонким листом поліпропілену, який захищає від прямих сонячних променів і стійкий до температур не вище 160° C.
Якість матеріалів

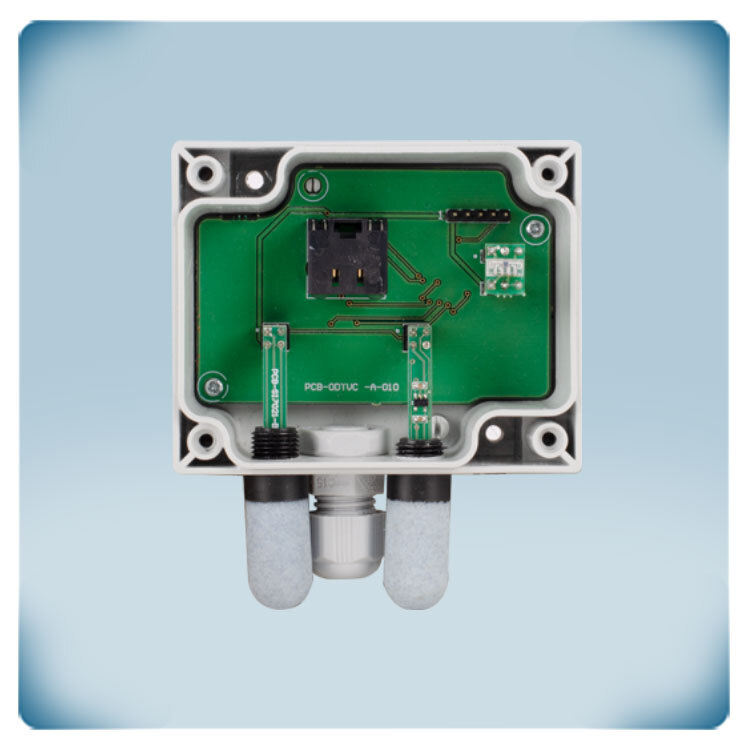

Всі сенсорні елементи відкалібровані і випробувані на нашому заводі. У малоймовірному випадку відмови елемента TVOC датчика, цей елемент може бути замінений. Ми використовуємо тільки якісні сенсорні елементи і компоненти. Це забезпечує довгострокову стабільність і точність вимірювань датчика.
Цей датчик не вимагає конфігурації. Після установки він відразу ж готовий до використання. Налаштування за замовчуванням підходять для більшості додатків. Якщо необхідно, всі налаштування можна змінити через Modbus RTU. Наприклад, можна вибрати інший тип виходу, щоб він був сумісний з іншими пристроями: 0-10 VDC / 0-20 мА / 0-100% ШІМ / Modbus RTU.
Поверхневий монтаж
Корпус забезпечує захист IP65 від проникнення пилу та вологи. Поверхневий монтаж. Щоб забезпечити оптимальну роботу, датчик слід захищати від прямих сонячних променів та встановлювати у добре провітрюваному приміщенні. Встановлюйте пристрій так, щоб з'єднання знаходилися знизу. Додатково можна поверх датчика встановити спеціальне захисне покриття AWP-10-13-13 оснащене тонким листом поліпропілену, який захищає від прямих сонячних променів і стійкий до температур не вище 160° C.
Якість матеріалів
Всі сенсорні елементи відкалібровані і випробувані на нашому заводі. У малоймовірному випадку відмови елемента TVOC датчика, цей елемент може бути замінений. Ми використовуємо тільки якісні сенсорні елементи і компоненти. Це забезпечує довгострокову стабільність і точність вимірювань датчика.
