Hava işleme ünitesinin en önemli bileşenleri nelerdir?

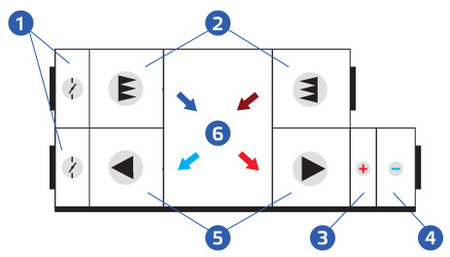

Bir hava işleme ünitesinin (AHU) ana parçaları aşağıdaki çizimde gösterilmektedir. Bu resim bir örnek olarak kullanılacaktır; ancak, birçok başka farklı kombinasyon mümkündür.
1. Hava damperi
Hava damperlerinin amacı hava akışını düzenlemektir. Genellikle hava işleme ünitesi ile dış hava arasında kurulurlar. AHU'nun pasif olduğu dönemlerde, damperler dış havanın üniteden girmesini engeller. Toz, partiküller, yapraklar, böcekler ve hatta küçük kuşlara karşı bir bariyer oluştururlar. Ayrıca, yılın soğuk dönemlerinde, bir hava damperi su kullanan ısıtma bataryaları (serpantinleri) için donmaya karşı koruma görevi görür. Hava damperleri ayrıca, ileride daha detaylı açıklanacak olan resirkülasyon odalarının ve plakalı reküperatörlerin de bir parçasıdır. Damperlerin konumunu aktüatörler kontrol eder. Klima santrallerinde (AHU) en yaygın kullanılan tip elektrikli damper aktüatörleridir. Bunlar dijital (açma/kapama) sinyal, analog sinyal (0-10V, 4-20mA) ve Modbus iletişimi aracılığıyla kontrol edilebilir. Sentera, elektrikli damperleri kontrol çözümlerine entegre etmek için geniş bir dönüştürücü yelpazesi sunar.
Hava damperlerinin amacı hava akışını düzenlemektir. Genellikle hava işleme ünitesi ile dış hava arasında kurulurlar. AHU'nun pasif olduğu dönemlerde, damperler dış havanın üniteden girmesini engeller. Toz, partiküller, yapraklar, böcekler ve hatta küçük kuşlara karşı bir bariyer oluştururlar. Ayrıca, yılın soğuk dönemlerinde, bir hava damperi su kullanan ısıtma bataryaları (serpantinleri) için donmaya karşı koruma görevi görür. Hava damperleri ayrıca, ileride daha detaylı açıklanacak olan resirkülasyon odalarının ve plakalı reküperatörlerin de bir parçasıdır. Damperlerin konumunu aktüatörler kontrol eder. Klima santrallerinde (AHU) en yaygın kullanılan tip elektrikli damper aktüatörleridir. Bunlar dijital (açma/kapama) sinyal, analog sinyal (0-10V, 4-20mA) ve Modbus iletişimi aracılığıyla kontrol edilebilir. Sentera, elektrikli damperleri kontrol çözümlerine entegre etmek için geniş bir dönüştürücü yelpazesi sunar.
Aktüatörlü damper
2. Filtre
Genel olarak, filtreler AHU ve HVAC sistemleri içinde bir dizi önemli rol oynamaktadır. Avrupa standartlarına göre, G1'den U16'ya kadar 16 filtre sınıfı bulunmaktadır. Filtre sınıfı, verimlilik ve parçacık boyutuna göre belirlenir. Bir filtrenin nihai seçimi uygulamasına bağlıdır. Filtreler, insanlar için sağlıklı ve konforlu bir ortam yaratmanın yanı sıra teknolojik süreçler için uygun koşulları da korur. Ayrıca, filtreler hava işleme biriminin kendisini de korur çünkü toz ve diğer kirleticiler, AHU parçalarının performansını olumsuz etkileyebilir ve hatta arızalarına neden olabilir. Egzoz AHU'larına kurulan filtreler, çevresel kirlenmeyi önler. Filtrelerin durumunu izlemek, zamanında bakım yapmak ve genel sistem performansını ve verimliliğini sürdürmek için gereklidir. Bunun için özellikle, Sentera çeşitli diferansiyel basınç sensörleri ve röleler sunmaktadır.
Genel olarak, filtreler AHU ve HVAC sistemleri içinde bir dizi önemli rol oynamaktadır. Avrupa standartlarına göre, G1'den U16'ya kadar 16 filtre sınıfı bulunmaktadır. Filtre sınıfı, verimlilik ve parçacık boyutuna göre belirlenir. Bir filtrenin nihai seçimi uygulamasına bağlıdır. Filtreler, insanlar için sağlıklı ve konforlu bir ortam yaratmanın yanı sıra teknolojik süreçler için uygun koşulları da korur. Ayrıca, filtreler hava işleme biriminin kendisini de korur çünkü toz ve diğer kirleticiler, AHU parçalarının performansını olumsuz etkileyebilir ve hatta arızalarına neden olabilir. Egzoz AHU'larına kurulan filtreler, çevresel kirlenmeyi önler. Filtrelerin durumunu izlemek, zamanında bakım yapmak ve genel sistem performansını ve verimliliğini sürdürmek için gereklidir. Bunun için özellikle, Sentera çeşitli diferansiyel basınç sensörleri ve röleler sunmaktadır.

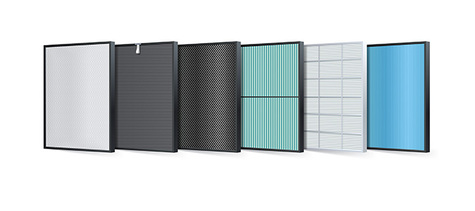

Filtreler3. Isıtma bobini
Isıtma bobinleri, beslenen havanın sıcaklığını artırmak için kullanılır. Enerji kaynağı açısından, dört ana farklı türde ısıtma bobini vardır: sıvı, elektrik, buhar ve gaz ısıtma bobinleri. Sıvı ve elektrikli ısıtıcılar çoğu durumda kullanılırken, buhar ve gaz ısıtma bobinleri, üretim süreçlerinde buhar veya gazın kullanıldığı tesislerde ve sanayi tesislerinde geniş bir şekilde uygulanmaktadır. Farklı enerji kaynaklarının yanı sıra, sıvı ve elektrikli ısıtma bobinleri kendi kontrol ekipmanlarını gerektirir.
Sıvı ısıtıcı için kontrol ekipmanları şunları içerir: pompa, vana, sıcaklık sensörleri ve termostat. Pompa sistemde sıvı akışı yaratırken, aktüatör kontrollü vana ısıtma bataryasına sağlanan akışkan miktarını düzenler. Kanal sıcaklık sensöründen alınan değerler, vananın konumunu belirlemek üzere bir HVAC kontrol cihazına aktarılır. Yüzeye monte sıcaklık sensörleri ve donma koruma termostatları, boruların içindeki sıvının donmasını önleyen güvenlik cihazlarıdır. Sentera dönüştürücülerini kullanarak harici ekipmanları kolayca entegre edebilirsiniz. Ayrıca, frekans invertörleri pompaya değişken hız kontrolü sağlayacaktır.
Isıtma bobinleri, beslenen havanın sıcaklığını artırmak için kullanılır. Enerji kaynağı açısından, dört ana farklı türde ısıtma bobini vardır: sıvı, elektrik, buhar ve gaz ısıtma bobinleri. Sıvı ve elektrikli ısıtıcılar çoğu durumda kullanılırken, buhar ve gaz ısıtma bobinleri, üretim süreçlerinde buhar veya gazın kullanıldığı tesislerde ve sanayi tesislerinde geniş bir şekilde uygulanmaktadır. Farklı enerji kaynaklarının yanı sıra, sıvı ve elektrikli ısıtma bobinleri kendi kontrol ekipmanlarını gerektirir.
Sıvı ısıtıcı için kontrol ekipmanları şunları içerir: pompa, vana, sıcaklık sensörleri ve termostat. Pompa sistemde sıvı akışı yaratırken, aktüatör kontrollü vana ısıtma bataryasına sağlanan akışkan miktarını düzenler. Kanal sıcaklık sensöründen alınan değerler, vananın konumunu belirlemek üzere bir HVAC kontrol cihazına aktarılır. Yüzeye monte sıcaklık sensörleri ve donma koruma termostatları, boruların içindeki sıvının donmasını önleyen güvenlik cihazlarıdır. Sentera dönüştürücülerini kullanarak harici ekipmanları kolayca entegre edebilirsiniz. Ayrıca, frekans invertörleri pompaya değişken hız kontrolü sağlayacaktır.

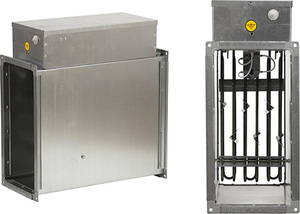

Isıtıcı
Elektrikli ısıtıcılar, bir kanal sıcaklık sensöründen alınan verilere göre kontrol edilir. Çoğu ısıtıcının birden fazla güç kademesi vardır. Dijital veya analog sinyal aracılığıyla etkinleştirilir ve devre dışı bırakılır. Ayrıca, çoğu elektrikli ısıtıcının aşırı ısınma koruması için özel bir entegre rölesi bulunmaktadır. Sentera, yukarıda belirtilen tüm özellikleri kontrol çözümünüz içinde kullanmanız için çeşitli dönüştürücüler sunmaktadır.
Elektrikli IsıtıcıKontrol prensipleri hakkında daha fazla bilgi için Klima Santrali (AHU) çözümleri bölümümüze göz atın.
4. Soğutma Bobinleri
Soğutma bobinleri, besleme havasının sıcaklığını düşürmek için kullanılır. İki ana farklı soğutucu tipi vardır: sıvı soğutucular ve direkt genleşmeli (DX) soğutucular, diğer adıyla evaporatörler. Sıvı soğutucunun seçimi, müşteri ihtiyaçlarına ve HVAC sistemlerinin özelliklerine bağlıdır.
Soğutma bobinleri için kontrol ekipmanının kendine özgü özellikleri vardır.
Her iki bobin türü de bir kanal veya oda sensörüne göre çalışır. Çoğu sıcaklık sensörümüz, aynı zamanda bağıl nemi de ölçer. Bu, soğutma bobininin bir nem alma cihazı gibi çalışacak şekilde tasarlandığı durumlarda faydalı olabilir. Sıvı soğutucular için ek kontrol ekipmanları da iki veya üç yollu bir vana içerir. Elektrik aktüatörü, vananın pozisyonunu belirler ve soğutma ortamının bobine akışını ayarlamayı mümkün kılar. Soğutma sistemlerinin bir diğer önemli parçası ise bobine ortam sağlayan bir chiller'dır.Soğutucu
DX-soğutucu, buharlaşma cihazına salınan soğutucu miktarını kontrol eden bir cihaz olan bir genleşme vanası kullanır. İki tür genleşme vanası vardır: termal ve elektrikli vanalar. Termal genleşme vanaları, buharlaştırıcıdan çıkan soğutucunun sıcaklığına göre soğutucu akışını dinamik olarak ayarlar. Hiçbir kablolama gerektirmezler. Elektrikli genleşme vanaları ise, genellikle bir kompresör-kondensatör ünitesinin otomasyon sistemine entegre edilmiş özel bir denleyiciden sinyal almak zorundadırlar; bu, soğutma sistemlerinin zorunlu bir parçasıdır.

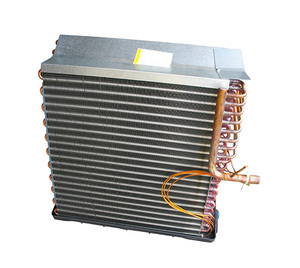

DX-soğutucu
Özetle, soğutma bobinleri için bahsedilen tüm ekipmanlar, Sentera kontrol çözümüne entegre edilebilir.
5. Fan
Şüphesiz, bir fan, AHU'lar ve havalandırma sistemlerinin en önemli parçasıdır. Fanlar hava akışı yaratır ve bunu bir hizmet alanına doğru veya oradan kanallar aracılığıyla dağıtır. Fanlar iki ana bölümden oluşur - bir impeller ve bir motor. Yardımcı bileşenler arasında dişliler, kayışlar ve makaralar, kasalar ve daha fazlası bulunmaktadır. Motor, fan için kontrol edilebilir bir güç kaynağı olduğu için büyük önem taşımaktadır. AHU'larda fanlarla yaygın olarak kullanılan iki motor tipi vardır - AC ve EC. Sentera, her iki motor tipi için kontrol ekipmanları sunmaktadır: elektronik ve transformatör fan hızı kontrol cihazları ile frekans inverterleri AC fanlarla uyumluyken, EC fanlar kontrol anahtarları ve potansiyometreler ile çalışmaktadır.
Şüphesiz, bir fan, AHU'lar ve havalandırma sistemlerinin en önemli parçasıdır. Fanlar hava akışı yaratır ve bunu bir hizmet alanına doğru veya oradan kanallar aracılığıyla dağıtır. Fanlar iki ana bölümden oluşur - bir impeller ve bir motor. Yardımcı bileşenler arasında dişliler, kayışlar ve makaralar, kasalar ve daha fazlası bulunmaktadır. Motor, fan için kontrol edilebilir bir güç kaynağı olduğu için büyük önem taşımaktadır. AHU'larda fanlarla yaygın olarak kullanılan iki motor tipi vardır - AC ve EC. Sentera, her iki motor tipi için kontrol ekipmanları sunmaktadır: elektronik ve transformatör fan hızı kontrol cihazları ile frekans inverterleri AC fanlarla uyumluyken, EC fanlar kontrol anahtarları ve potansiyometreler ile çalışmaktadır.
EC Fan
AC Fan
6. Enerji geri kazanım ünitesi ve recirülasyon odası
Hava-hava enerji geri kazanım ısı eşanjörleri 20. yüzyılın ikinci yarısında bulunmuştur. O zamandan beri, ısıtma, havalandırma ve iklimlendirme (HVAC) endüstrisindeki rolleri dramatik bir şekilde artmıştır. Bunun nedeni enerji fiyatlarındaki sürekli artış ve standartların sıkılaşmasıdır. Enerji geri kazanım ünitelerinin üç ana türü vardır: Plakalı reküperatör, Rotatif reküperatör ve bir sıvı bağlı ısı eşanjörü. Ayrıca, geri sirkülasyon odaları da tedarik ve egzoz hava akışları arasında enerji alışverişi yoluyla düşünülmektedir. Bu yöntemlerin farklı verimlilik, uygulama alanı ve kontrol prensipleri ile yardımcı otomasyon ekipmanları vardır. Ek bilgiler için AHU çözümleri bölümümüzü kontrol edin.
Hava-hava enerji geri kazanım ısı eşanjörleri 20. yüzyılın ikinci yarısında bulunmuştur. O zamandan beri, ısıtma, havalandırma ve iklimlendirme (HVAC) endüstrisindeki rolleri dramatik bir şekilde artmıştır. Bunun nedeni enerji fiyatlarındaki sürekli artış ve standartların sıkılaşmasıdır. Enerji geri kazanım ünitelerinin üç ana türü vardır: Plakalı reküperatör, Rotatif reküperatör ve bir sıvı bağlı ısı eşanjörü. Ayrıca, geri sirkülasyon odaları da tedarik ve egzoz hava akışları arasında enerji alışverişi yoluyla düşünülmektedir. Bu yöntemlerin farklı verimlilik, uygulama alanı ve kontrol prensipleri ile yardımcı otomasyon ekipmanları vardır. Ek bilgiler için AHU çözümleri bölümümüzü kontrol edin.
sıvı ısı değiştirici plakalı reküperatör rotatif reküperatör
Sonuç
Bir AHU'nun ana bileşenlerini anlamak, HVAC performansının doğru tasarımı ve optimize edilmesi için gereklidir. Bu bileşenlerin her biri, sistemin verimli çalışmasını sağlamak, hava kalitesini korumak ve hizmet verdiği alanın özel ihtiyaçlarını karşılamak açısından kritik bir rol oynamaktadır. AHU'lar için gelişmiş kontrol çözümleri üreten bir firma olarak, Sentera, HVAC sisteminizin işlevselliğini ve verimliliğini artırmaya kendini adamıştır.
Bir AHU'nun ana bileşenlerini anlamak, HVAC performansının doğru tasarımı ve optimize edilmesi için gereklidir. Bu bileşenlerin her biri, sistemin verimli çalışmasını sağlamak, hava kalitesini korumak ve hizmet verdiği alanın özel ihtiyaçlarını karşılamak açısından kritik bir rol oynamaktadır. AHU'lar için gelişmiş kontrol çözümleri üreten bir firma olarak, Sentera, HVAC sisteminizin işlevselliğini ve verimliliğini artırmaya kendini adamıştır.
