Hava işleme ünitesindeki sensörler için en iyi yerleşim nedir?
Sentera, hava işleme üniteleriniz (AHU) için geniş bir kontrol çözümü yelpazesi sunmaktadır.
Bu çözümler, çeşitli sensörler içerir ve bunların belirli bir kısmı önceden kablolanmış olarak gelir; Ancak, bazı ürünler yerinde bağlanır. Bu makalede, en yaygın çözüm ürünlerimizin kurulumu için en iyi uygulamalar ve ipuçları hazırladık.
Bu çözümler, çeşitli sensörler içerir ve bunların belirli bir kısmı önceden kablolanmış olarak gelir; Ancak, bazı ürünler yerinde bağlanır. Bu makalede, en yaygın çözüm ürünlerimizin kurulumu için en iyi uygulamalar ve ipuçları hazırladık.
Don koruma termostatı
Bir don koruma termostatı, özellikle soğuk iklimlerde hava işleme üniteleri (AHU'lar) için kritik bir bileşendir. Isıtma sisteminin bobinlerindeki suyun donmasını önler, aksi takdirde ciddi hasarlara yol açabilir. Bobinden çıkan havanın sıcaklığını sürekli olarak izleyerek, termostat sistemin donma koşullarına yol açabilecek herhangi bir sıcaklık düşüşüne hızla tepki vermesini sağlar.
Termostat, ısıtıcının hemen aşağısında, bobinden çıkan havanın sıcaklığını doğru bir şekilde algılayabileceği bir yere dengeli bir şekilde monte edilmelidir. Genel olarak, kapiler tüp bobinin tam yüzeyini kaplamalı ve genellikle 50 mm aralıklarla döngüler yerleştirilmelidir. Bu aralık, eşit bir sıcaklık dağılımını sağlamada ve yerel donmayı önlemede önemlidir. Kapiler tüpü bobine sıkıca sabitlemek, yanlış sıcaklık okumalarına yol açabilecek herhangi bir hareketi engellemek için gereklidir. Ayrıca, kapiler tüpünde kıvrım veya keskin bükülmelerin olmamasına dikkat edilmelidir, çünkü bu durum işlevselliğini bozabilir.
Bir don koruma termostatı, özellikle soğuk iklimlerde hava işleme üniteleri (AHU'lar) için kritik bir bileşendir. Isıtma sisteminin bobinlerindeki suyun donmasını önler, aksi takdirde ciddi hasarlara yol açabilir. Bobinden çıkan havanın sıcaklığını sürekli olarak izleyerek, termostat sistemin donma koşullarına yol açabilecek herhangi bir sıcaklık düşüşüne hızla tepki vermesini sağlar.
Termostat, ısıtıcının hemen aşağısında, bobinden çıkan havanın sıcaklığını doğru bir şekilde algılayabileceği bir yere dengeli bir şekilde monte edilmelidir. Genel olarak, kapiler tüp bobinin tam yüzeyini kaplamalı ve genellikle 50 mm aralıklarla döngüler yerleştirilmelidir. Bu aralık, eşit bir sıcaklık dağılımını sağlamada ve yerel donmayı önlemede önemlidir. Kapiler tüpü bobine sıkıca sabitlemek, yanlış sıcaklık okumalarına yol açabilecek herhangi bir hareketi engellemek için gereklidir. Ayrıca, kapiler tüpünde kıvrım veya keskin bükülmelerin olmamasına dikkat edilmelidir, çünkü bu durum işlevselliğini bozabilir.
Farklı basınç röleleri ve sensörleri
Hava işleme ünitelerindeki diferansiyel hava basıncının ölçümü, genellikle filtrelerin durumu veya fanların çalışmasını izlemek için kullanılır. Daha az yaygın kullanım durumları arasında, ısı eşanjörlerinin (soğutucular ve reküperatörler) donmasını önlemek amacıyla durumlarını kontrol etmek yer alır. Basınç ölçümleri için en yaygın cihazlar röleler ve sensörlerdir. Basınç röleleri daha ucuz olsa da, çözümlerimizde sensörleri aşağıdaki nedenlerden dolayı kullanıyoruz:
Hava işleme ünitelerindeki diferansiyel hava basıncının ölçümü, genellikle filtrelerin durumu veya fanların çalışmasını izlemek için kullanılır. Daha az yaygın kullanım durumları arasında, ısı eşanjörlerinin (soğutucular ve reküperatörler) donmasını önlemek amacıyla durumlarını kontrol etmek yer alır. Basınç ölçümleri için en yaygın cihazlar röleler ve sensörlerdir. Basınç röleleri daha ucuz olsa da, çözümlerimizde sensörleri aşağıdaki nedenlerden dolayı kullanıyoruz:
1) Filtrelerin hizmet süresini uzatarak bakım maliyetlerinin azaltılması;
2) Filtre tıkanıklığını hassas bir şekilde göstererek enerji maliyetlerinin azaltılması;
3) Ekipman durumunu uzaktan göstererek gereksiz kontrol işlemlerinin ortadan kaldırılması. Ayrıca, basınç röleleri yalnızca ölçülen değer seçilen eşik değeri aştığında aktif hale gelir. Bunu akılda bulundurarak, fanların normal çalışıp çalışmadığını belirlemek için tek bir değer yerine bir aralık gerektiğinden, onları fan izleme için kullanamayız.
Tipik kurulum durumları aşağıdaki çizimde gösterilmektedir:

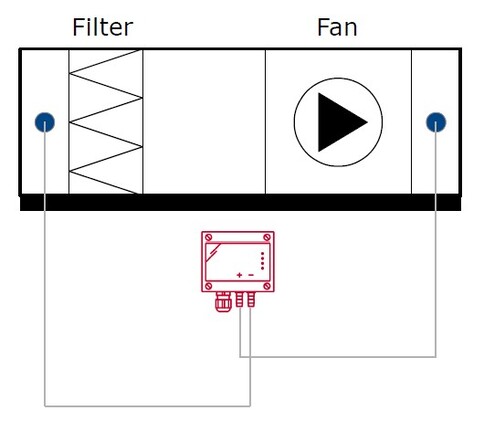

Aşağıdaki kurulumu kesinlikle kaçınmanızı öneriyoruz:
Aşağıdaki nedenlerden ötürü geçerli değil ve yanlıştır:
• Kullanıcılar, diferansiyel basınç değişiminin nedeninin kirli bir filtre mi yoksa arızalı bir fan mı olduğunu belirleyememektedir;
• Çoğu durumda, bir filtre ile bir fan arasında başka ekipmanlar bulunmaktadır (örn. ısı değiştiricileri ve/veya reküperatörler). Ancak, filtreler, diferansiyel basınç artışının en olası nedeni olan elemanlardır. Bu nedenle, ayrı ayrı izlenmelidirler. Bununla, diferansiyel basınçtaki artışın ciddi bir sorun sonucunda olmadığından emin oluruz.
Probları monte etmek, tüm sensör kurulum sürecinin muhtemelen en kritik noktasıdır. Borulamanın, algılama noktaları arasında yeterli yönlendirme sağlarken mümkün olduğunca kısa olması gerekir. Borulama uzunluğunu mümkünse iki metre altında tutmaya çalışın. Borulamayı, keskin bükümleri, kıvrımları veya döngüleri önleyecek şekilde yönlendirin; çünkü bunlar basınç düşüşü hatalarına neden olabilir ve potansiyel olarak yoğuşma veya debris biriktirerek sensör doğruluğunu etkileyebilir. Düz, yumuşak bükümler kullanın ve borulamayı hareket ve titreşimi önlemek için kelepçeler veya kablo bağları ile sabitleyin; bu da okumaları etkileyebilir. Eğer okumalar yanlış görünüyorsa, borulama kaçakları veya tıkanıklıklar ya da elektrik bağlantı sorunları gibi sorunları kontrol edin.
• Kullanıcılar, diferansiyel basınç değişiminin nedeninin kirli bir filtre mi yoksa arızalı bir fan mı olduğunu belirleyememektedir;
• Çoğu durumda, bir filtre ile bir fan arasında başka ekipmanlar bulunmaktadır (örn. ısı değiştiricileri ve/veya reküperatörler). Ancak, filtreler, diferansiyel basınç artışının en olası nedeni olan elemanlardır. Bu nedenle, ayrı ayrı izlenmelidirler. Bununla, diferansiyel basınçtaki artışın ciddi bir sorun sonucunda olmadığından emin oluruz.
Probları monte etmek, tüm sensör kurulum sürecinin muhtemelen en kritik noktasıdır. Borulamanın, algılama noktaları arasında yeterli yönlendirme sağlarken mümkün olduğunca kısa olması gerekir. Borulama uzunluğunu mümkünse iki metre altında tutmaya çalışın. Borulamayı, keskin bükümleri, kıvrımları veya döngüleri önleyecek şekilde yönlendirin; çünkü bunlar basınç düşüşü hatalarına neden olabilir ve potansiyel olarak yoğuşma veya debris biriktirerek sensör doğruluğunu etkileyebilir. Düz, yumuşak bükümler kullanın ve borulamayı hareket ve titreşimi önlemek için kelepçeler veya kablo bağları ile sabitleyin; bu da okumaları etkileyebilir. Eğer okumalar yanlış görünüyorsa, borulama kaçakları veya tıkanıklıklar ya da elektrik bağlantı sorunları gibi sorunları kontrol edin.
Sıcaklık ve nem sensörleri
Sentera çözümleri, dış mekan, oda, kanal ve yüzeye montelenmiş sensörler de dahil olmak üzere bir dizi sıcaklık ve nem sensörü sunmaktadır. AHU'lar için, çoğu durumda kanal ve yüzeye montelenmiş türleri kullanıyoruz. Kanal sıcaklık ve nem sensörleri, ısı değiştiricileri, ısıtıcılar, soğutucular ve geri kazanım üniteleri gibi ekipmanların çalışmalarını kontrol etmek ve izlemek için kullanılır. Bu sensörler, sistemin verimli çalışmasını ve optimal iç hava kalitesinin korunmasını sağlayan gerçek zamanlı veriler sunar. En iyi okuma almak için, bir kanal sensörünü kanal duvarının ortasına yerleştirin ve hava tabakalaşmasının meydana geldiği bir alana koymaktan kaçının. Sensörü herhangi bir dirsek, damper, filtre veya türbülansa veya düzensiz hava dağılımına neden olabilecek diğer kanal kısıtlamalarından en az 1.5 metre uzaklıkta yerleştirmek en iyisidir. Sensörü aşırı titreşimlere, hızlı sıcaklık değişimlerine veya doğrudan güneş ışığına maruz kalabilecek alanlardan uzak tutun.
Yüzey montajlı sıcaklık sensörleri, sıvı sıcaklığını izlemek ve donma korumasını sağlamak amacıyla bir ısıtıcının dönüş borusunda kurulur. Bu sensör, sıcaklık okumalarını etkileyebilecek kıvrımlardan, vanalardan veya diğer rahatsızlıklardan uzak, borunun düz bir bölümüne monte edilmelidir. En iyi uygulama, sıcaklık sensörünü ısıtma bobininin çıkışında kurmaktır. Sensör yerleştirildikten sonra, ısı kaybını önlemek ve yanlış sıcaklık okumalarını engellemek için boru ve sensör yalıtılmalıdır. Ayrıca, sensör ile boru arasında yüksek kaliteli bir termal macun kullanmak, termal iletkenliği artırabilir ve sıcaklık değişimlerine daha hızlı tepki verme süresini sağlayabilir.
Sentera çözümleri, dış mekan, oda, kanal ve yüzeye montelenmiş sensörler de dahil olmak üzere bir dizi sıcaklık ve nem sensörü sunmaktadır. AHU'lar için, çoğu durumda kanal ve yüzeye montelenmiş türleri kullanıyoruz. Kanal sıcaklık ve nem sensörleri, ısı değiştiricileri, ısıtıcılar, soğutucular ve geri kazanım üniteleri gibi ekipmanların çalışmalarını kontrol etmek ve izlemek için kullanılır. Bu sensörler, sistemin verimli çalışmasını ve optimal iç hava kalitesinin korunmasını sağlayan gerçek zamanlı veriler sunar. En iyi okuma almak için, bir kanal sensörünü kanal duvarının ortasına yerleştirin ve hava tabakalaşmasının meydana geldiği bir alana koymaktan kaçının. Sensörü herhangi bir dirsek, damper, filtre veya türbülansa veya düzensiz hava dağılımına neden olabilecek diğer kanal kısıtlamalarından en az 1.5 metre uzaklıkta yerleştirmek en iyisidir. Sensörü aşırı titreşimlere, hızlı sıcaklık değişimlerine veya doğrudan güneş ışığına maruz kalabilecek alanlardan uzak tutun.
Yüzey montajlı sıcaklık sensörleri, sıvı sıcaklığını izlemek ve donma korumasını sağlamak amacıyla bir ısıtıcının dönüş borusunda kurulur. Bu sensör, sıcaklık okumalarını etkileyebilecek kıvrımlardan, vanalardan veya diğer rahatsızlıklardan uzak, borunun düz bir bölümüne monte edilmelidir. En iyi uygulama, sıcaklık sensörünü ısıtma bobininin çıkışında kurmaktır. Sensör yerleştirildikten sonra, ısı kaybını önlemek ve yanlış sıcaklık okumalarını engellemek için boru ve sensör yalıtılmalıdır. Ayrıca, sensör ile boru arasında yüksek kaliteli bir termal macun kullanmak, termal iletkenliği artırabilir ve sıcaklık değişimlerine daha hızlı tepki verme süresini sağlayabilir.
