EC fan hızı nasıl kontrol edilir?

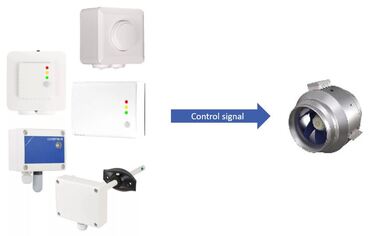

ec fan kontroluBir EC motor veya Elektronik Komütasyonlu motor, entegre fan hızı kontrolörüne sahip bir AC motor olarak görülebilir. EC motor, istenen fan hızının bir göstergesini gerektirir. İstenen fan hızı EC motora bir kontrol sinyali aracılığıyla gönderilir. Kontrol sinyali bir potansiyometre aracılığıyla manuel olarak veya bir sensör kontrolörü aracılığıyla otomatik olarak oluşturulabilir. Sensör kontrolörleri, ölçülen değerleri aralık içinde tutmak için fan hızını ayarlayacaktır.

Bir kontrol sinyali analog veya dijital olabilir:

Analog kontrol sinyalleri
Analog kontrol sinyalleri (ev) otomasyon endüstrisinde uzun yıllardır popülerdir. Kablo uzunluğu sınırlı kaldığında iyi çalışan, kanıtlanmış, basit bir teknolojidir. Bozulmaları önlemek için analog kontrol hatlarının güç hatlarından ayrılması, blendajlı kabloların kullanılması ve kablo mesafelerinin sınırlı tutulması tavsiye edilir.
Aşağıdaki analog kontrol sinyallerini ayırt ediyoruz:
- 0 - 10 Volt
- 0 - 20 mA
- 0 - 100 % PWM (Darbe Genişlik Modülasyonlu) sinyali

Dijital kontrol sinyalleri
Bazı EC fanları Modbus RTU iletişimi ile kontrol edilebilir. Bir EC fanını Modbus RTU iletişimi üzerinden kontrol etmek birçok avantaj sunar.
- Daha uzun kablo uzunlukları (1.000 m'ye kadar) mümkündür.
- İletişim her iki yönde de gerçekleşir. Talep edilen fan hızı EC fanına doğru iletilir. Diğer yönde, Modbus RTU iletişimi aracılığıyla EC fanı hakkında bilgi almak mümkündür. Motor durumu, motor hızı, motor sıcaklığı, gerçek motor gücü vb. sürekli olarak izlenebilir.

Hem analog hem de dijital kontrol sinyalleri dijital potansiyometreler, HVAC sensörleri veya HVAC kontrolörleri aracılığıyla üretilebilir.
EC motorlar genellikle AC motorlara kıyasla biraz daha pahalıdır, ancak daha yüksek bir enerji verimliliği sunarlar.

Yukarıda açıklanan kontrol sinyalleri, istenen fan hızını EC fanlarına veya AC fan hızı kontrolörlerine göndermek için kullanılabilir.
AC fan hız kontrolörü kontrol sinyalini gerekli motor voltajına çevirecektir.
Örn: 5 Volt tam hızın %50'sine karşılık gelecektir.

Mikrositemizde daha fazla bilgi mevcuttur:

Fan hızı kontrolünü anlama
