Şalter ayırıcılar ve motor koruma şalterleri

Bir şalter ayırıcı, aynı zamanda izolatör anahtarı olarak da bilinir ve bir devreye bağlı elektrikli ekipmandan gücü izole etmek için kullanılır. Bu, öncelikle, özellikle bakım ve onarım faaliyetleri sırasında güvenlik ve emniyet sağlamak için yapılır. Ayrıca, ayırıcılar akım akışını durdurmak için elektrik devrelerini keser, bu nedenle çeşitli endüstriyel ve fabrika uygulamalarında yaygın olarak kullanılırlar. Çalışmalar sırasında, ayırıcılar, karmaşık elektrik sorunlarıyla ilgilenen veya çalışma alanlarında bakım ve onarım görevlerini yürüten profesyonellere ek güvenlik sağlamak için anahtarlarla eşleştirilir ve topraklama kablolarıyla bağlanır. Ancak, ayırıcılar devreleri kontrol etmez; tek işlevleri gücü güvenli bir şekilde izole etmektir.

EME5 serisi şalter ayırıcılar çeşitli endüstrilerde ve ortamlarda uygulama alanı bulur. Bu cihazlar, kolay kurulum ve devreye alma, yüksek düzeyde güvenlik ve güvenilirlik, sağlam tasarımları sayesinde düşük bakım gereksinimleri ve kilitlenebilme seçeneği ile bilinirler, bu da yanlışlıkla açılma olasılığını ortadan kaldırır.

Sistemin enerjili bölümlerinden bileşenlerin izolasyonu, en basit (yüksüz) anahtarlama işlemidir. İzolasyon genellikle güç sistemi bileşenlerinin güvenli bir şekilde bakımı, onarımı ve değiştirilmesi için gereklidir. Ancak izolasyondan sonra bir kişi ilgili ekipmana yaklaşabilir. Canlı ve çalışılabilir parçalar arasında görünür bir kesinti olması sıklıkla yasal bir gereklilik olabilir.

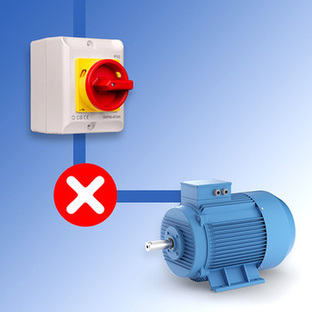

İzolatör anahtarları motorları ve elektrikli ekipmanları devreden ayırır.

Yük izolasyon (açma/kapama) anahtarları veya ayırıcılar, devreleri kesmek, manuel anahtarlama yapmak ve ana güç kaynağını izole etmek için fabrikalar, ticari ve endüstriyel ortamlarda yaygın olarak kullanılan dağıtım ekipmanlarıdır.
Genellikle güç izolatörleri olarak adlandırılan şalter ayırıcılar, onarım ve bakım amaçları için veya bir acil durum anında elektrikli ekipmanı devreden çıkarmak için kullanılır. Özellikle yüksek güçlü elektrikli ekipmanlarla uğraşırken, herhangi bir onarım veya bakım faaliyetine başlamadan önce elektriği tamamen boşaltmak zorunludur. Elektrik akışını basitçe kesmenin ötesinde, ayırıcı aynı zamanda elektrik sistemi içindeki çeşitli bileşenlerin ayrılmasına da yardımcı olur.

Bir şalter ayırıcının çalışma prensibi basittir. Akımı veya güç kaynağını keserek, elektrikçiler, tamirciler veya teknisyenler tarafından bakım, denetim ve onarım görevlerinin kolay ve güvenli bir şekilde yürütülmesini sağlar. Bu anahtarlar, hem ekipmanın hem de personelin güvenliğini garanti eder. Mekanik ve elektriksel kazalarla ilişkili riskleri en aza indirerek, güvenli bir çalışma ortamının oluşturulmasına katkıda bulunurlar. Bu, özellikle onarım ve bakım faaliyetleri sırasında hayati önem taşır. Her zaman güvenli bir bakım sağlamak için, EME5 anahtarları bir asma kilit ile KAPALI konumunda mekanik olarak kilitlenebilir.

Bununla birlikte, açma/kapama anahtarlarının birincil amacı, acil durum kapatma cihazları olarak işlev görmektir. Bu nedenle, operatörler tarafından kolayca tanımlanabilir, kolayca erişilebilir ve sürekli görünür olmalıdırlar. Bu yüzden izolatör anahtarları, ilgili elektrik standartlarının ve kodlarının gerekliliklerini karşılamak için özel renklere sahiptir.
Evlerimizde, bir elektrikli cihazı güç kaynağına bağlamak için basit bir anahtar veya kol ve bir fiş bulunur. Düğmeye bastığımızda, kola bastığımızda veya kabloyu çektiğimizde, cihazın enerjisi kesilir. Fişi çekmenin elektriği kapattığı konut düzeneklerinin aksine, endüstriyel makineler ve ekipmanlar birbirine bağlıdır. Birçok durumda, bir ünitenin onarım için bağlantısının kesilmesi gerekebilirken, diğerleri normal şekilde çalışmaya devam edebilir. Sonuç olarak, bu tür endüstriyel senaryolarda basit bir fiş çekme yeterli değildir. İşte bu noktada ayırıcılar devreye girer. Cihazdan gelen elektriği keserler. Güç kaynağını kesmek, işçilerin güvenliğini sağlar ve olası elektrik çarpması risklerini önler.

Nasıl Çalışır?

Bir izolatör anahtarının ana işlevi, elektrik gücünü yükten (örneğin motordan) ayırmaktır. Anahtar, anahtarın açılmasıyla birbirinden ayrılan iki metal plaka içerir. Döner düğmeyi çevirerek, metal plakalar ayrılabilir (KAPALI konumu) veya kapanabilir (AÇIK konumu). Metal plakalar ayrıldığında, artık elektrik akımı akamaz.

Bir motor endüktif bir yüktür. Endüktif bir yük aniden güç kaynağından kesildiğinde, elektrik akımı akmaya devam etmek için çok zorlar. Bu iyi bilinen bir olgudur; herkes ışıklar kapatıldığında bir ışık anahtarında oluşan kıvılcımları görmüştür. Ancak, bu kıvılcım oluşumu, bir anahtarın metal plakalarının, aniden içlerinden geçen güçlü akım nedeniyle birbirine kaynaklanma riskini de beraberinde getirir. Kontakların bir aşırı akım nedeniyle kaynaklanması durumunda, anahtarı açmak ve elektrik akımını kesmek artık mümkün olmaz. Bu risk normal bir anahtarda mevcuttur, ancak EME5 anahtarlarında yoktur! EME5 anahtarları, zorunlu açık güvenlik kontakları ile donatılmıştır. Bu kontaklar bir aşırı akım nedeniyle kaynaklansa bile, ustaca tasarlanmış mekanizma tarafından mekanik olarak ayrılarak zorla açılırlar. Bu nedenle, EME5 anahtarları acil durdurma anahtarları olarak da kullanılabilir.

Projem İçin Doğru Anahtarı Nasıl Seçebilirim?

Tek fazlı 230 volt beslemeli bir elektrik sistemi, iki kutuplu bir ayırıcı anahtar ile şebekeden ayrılabilir. Bu tesisatlarda L ve N'nin kesilmesi gerekir.
Ancak, 3 fazlı sistemlerde, 4 kablonun kesilmesi gerekmektedir: L1, L2, L3 ve N. Bu nedenle, 3 fazlı sistemler için ayırıcı anahtarlar 4 kutupludur.

Bazı durumlarda, anahtarın aktif olup olmadığına dair geri bildirim de gereklidir. Bu geri bildirim, yardımcı kontak aracılığıyla sağlanabilir. Bu yardımcı kontak, bir vananın kapatılması gibi başka amaçlar için de kullanılabilir.
EME5 serisi anahtarlar, 2 veya 4 kutuplu ve yardımcı kontaklı modelleri içerir. Ayrıca, anahtarın maksimum akımı kesip kesemediğini kontrol etmek de önemlidir. Emin olamıyorsanız, daha sağlam bir tip seçmek en iyisidir.

1 fazlı yükler için şalter ayırıcılar 2 kutupludur.
• 2.2 kW'a kadar olan yükler için yardımcı kontaksız bir temel versiyon sunuyoruz.
• 3.0 kW'a kadar olan yükler için 1x NO ve 1x NC yardımcı kontakları olan bir versiyon sunuyoruz.

3 fazlı yükler için şalter ayırıcılar 4 kutupludur.
• Temel versiyon, 3.7 kW'a kadar olan yükleri anahtarlayabilir ve yardımcı kontağı yoktur.
• Diğer 4 kutuplu izole anahtarlar ise 5.5, 15 veya 30 kW'a kadar olan yükleri anahtarlar ve 1x NO ve 1x NC yardımcı kontaklarına sahiptir.
