Ürün veri sayfası
Potansiyometre 10K | Kapalı pozisyon | ABD Tasarım
Ürün açıklaması
Bu 10 KOhm potansiyometre ile EC fanlarını doğrudan kontrol edebilirsiniz. Bir AC motorun hızını kontrol etmek istiyorsanız, bu potansiyometreyi bir Elektronik Fan Hız Kontrol Cihazına (EVS, MVS) veya frekans dönüştürücüye (FI-E) bağlayın. Bu potansiyometre 0-10 kΩ arasında ayarlanabilir bir dirence sahiptir. Kapalı konumda çıkış 0 VDC'dir.
Cihaz belirli bir güç kaynağı gerektirmez, ancak giriş sinyali 0 ila 12 VDC arasında olmalıdır. EC fanlarının, elektronik hız kontrol cihazlarının veya frekans dönüştürücülerin çoğunda gerekli gerilime sahip bir çıkış bulunur. Kadranın konumuna bağlı olarak, geri besleme voltajı değişerek Fan Hızını düzenler. Kuru kontak çıkışı, fana veya diğer ekipmana uzaktan başlatma-durdurma komutu vermek için kullanılabilir.
Sıvı sıçramalarına dayanıklı kutusu yüzeye montaja izin verir.
Ek özellikler ve açıklama
Nasıl çalışır?

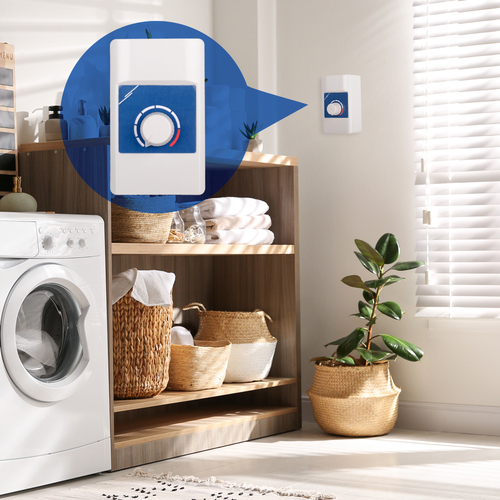

Bu potansiyometre, döner düğmesi çevrilerek direncin 0 - 10 kΩ aralığında değiştirilmesini sağlar. Bu sayede, EC motorlu fan hız kontrol cihazlarını veya damper pozisyonlarını doğrudan kontrol etmek için 0 - 10 volt sinyali üretilir. Ayrıca AC fan hız kontrol cihazlarını (EVS veya MVS serisi) ya da frekans inverterlerini (FI-E serisi) uzaktan kontrol edebilir. Örneğin potansiyometre ofis odasına, fan hız kontrol cihazı ise yakındaki teknik odaya monte edilebilir.
Bu potansiyometre genellikle 10 VDC besleme gerilimine sahip harici bir cihaza (örneğin EC fan, AC fan hız kontrol cihazı, frekans inverteri vb.) bağlanır. Potansiyometre düğmesi çevrildiğinde (= potansiyometrenin direnç değeri değiştiğinde) çıkış kontrol sinyali üretilir. Minimum konumda (direnç değeri 0 Ω) uygulanan gerilim minimumdur. Maksimum konumda (direnç değeri 10 kΩ) potansiyometre çıkışı 10 V olur.
Bu potansiyometrenin direnç değeri 10 kΩ'dur. 0 ile 12 VDC arasında bir giriş gerilimi gerektirir.
Kuru kontak çıkışı ne işe yarar?
Kuru kontaklar, herhangi bir gerilim kaynağına bağlı olmayan elektrik kontaklarıdır. Kuru kontaklar genellikle kontrol ve sinyalleme amaçlı kullanılır. Bu kontaklar güç sağlamaz; kapandıklarında veya açıldıklarında bir sinyal iletmek ya da belirli bir işlemi başlatmak için kullanılırlar. Örneğin kuru kontaklar, belirli bir sıcaklığa ulaşıldığında devreyi kapatarak HVAC sistemine açılması veya kapanması için sinyal verebilir. "Kuru" terimi, kontak noktalarında gerilim bulunmadığını ifade eder. Bunun yerine kontaklar, elektrik sinyali için harici bir güç kaynağına dayanır. Bu yapı genellikle güvenlik ve uyumluluk nedenleriyle kullanılır ve farklı cihazların ortak bir güç kaynağına ihtiyaç duymadan birbiriyle iletişim kurmasını ve etkileşime girmesini sağlar.
USP-X10K-NA'nın kuru kontak çıkışı, damper gibi harici bir cihazı kontrol etmek veya bir motoru etkinleştirmek ya da devre dışı bırakmak için kullanılabilir. Potansiyometre düğmesi tamamen saat yönünün tersine çevrildiğinde kuru kontak açıktır. Düğme saat yönünde çevrildiğinde kontak kapanır.
OFF konumu ne işe yarar?
Döner düğmenin bir OFF konumu vardır: düğme tamamen saat yönünün tersine çevrildiğinde tık sesiyle OFF konumuna oturur. OFF konumunda kuru kontak çıkışı açıktır ve çıkış değeri 0 KΩ'dur.
USP-X10K-NA kablolamayı nasıl kolaylaştırır?
Kablolama işlemini daha da basitleştirmek için USP-X10K-NA, kontrol edilen cihazla bağlantı için farklı renklerde kablolar içerir. Bu tasarım, kabloları klemenslere yerleştirme veya klemenslerle uğraşma gereğini ortadan kaldırarak daha akıcı ve kullanıcı dostu bir kurulum süreci sağlar.
Potansiyometrenin kutusu neden dayanıklı ve kurulumu kolaydır?
Bu potansiyometre, döner düğmesi çevrilerek direncin 0 - 10 kΩ aralığında değiştirilmesini sağlar. Bu sayede, EC motorlu fan hız kontrol cihazlarını veya damper pozisyonlarını doğrudan kontrol etmek için 0 - 10 volt sinyali üretilir. Ayrıca AC fan hız kontrol cihazlarını (EVS veya MVS serisi) ya da frekans inverterlerini (FI-E serisi) uzaktan kontrol edebilir. Örneğin potansiyometre ofis odasına, fan hız kontrol cihazı ise yakındaki teknik odaya monte edilebilir.
Bu potansiyometre genellikle 10 VDC besleme gerilimine sahip harici bir cihaza (örneğin EC fan, AC fan hız kontrol cihazı, frekans inverteri vb.) bağlanır. Potansiyometre düğmesi çevrildiğinde (= potansiyometrenin direnç değeri değiştiğinde) çıkış kontrol sinyali üretilir. Minimum konumda (direnç değeri 0 Ω) uygulanan gerilim minimumdur. Maksimum konumda (direnç değeri 10 kΩ) potansiyometre çıkışı 10 V olur.
Bu potansiyometrenin direnç değeri 10 kΩ'dur. 0 ile 12 VDC arasında bir giriş gerilimi gerektirir. Kuru kontak çıkışı ne işe yarar?
Kuru kontaklar, herhangi bir gerilim kaynağına bağlı olmayan elektrik kontaklarıdır. Kuru kontaklar genellikle kontrol ve sinyalleme amaçlı kullanılır. Bu kontaklar güç sağlamaz; kapandıklarında veya açıldıklarında bir sinyal iletmek ya da belirli bir işlemi başlatmak için kullanılırlar. Örneğin kuru kontaklar, belirli bir sıcaklığa ulaşıldığında devreyi kapatarak HVAC sistemine açılması veya kapanması için sinyal verebilir. "Kuru" terimi, kontak noktalarında gerilim bulunmadığını ifade eder. Bunun yerine kontaklar, elektrik sinyali için harici bir güç kaynağına dayanır. Bu yapı genellikle güvenlik ve uyumluluk nedenleriyle kullanılır ve farklı cihazların ortak bir güç kaynağına ihtiyaç duymadan birbiriyle iletişim kurmasını ve etkileşime girmesini sağlar.
USP-X10K-NA'nın kuru kontak çıkışı, damper gibi harici bir cihazı kontrol etmek veya bir motoru etkinleştirmek ya da devre dışı bırakmak için kullanılabilir. Potansiyometre düğmesi tamamen saat yönünün tersine çevrildiğinde kuru kontak açıktır. Düğme saat yönünde çevrildiğinde kontak kapanır.
OFF konumu ne işe yarar?
Döner düğmenin bir OFF konumu vardır: düğme tamamen saat yönünün tersine çevrildiğinde tık sesiyle OFF konumuna oturur. OFF konumunda kuru kontak çıkışı açıktır ve çıkış değeri 0 KΩ'dur.
USP-X10K-NA kablolamayı nasıl kolaylaştırır?
Kablolama işlemini daha da basitleştirmek için USP-X10K-NA, kontrol edilen cihazla bağlantı için farklı renklerde kablolar içerir. Bu tasarım, kabloları klemenslere yerleştirme veya klemenslerle uğraşma gereğini ortadan kaldırarak daha akıcı ve kullanıcı dostu bir kurulum süreci sağlar.
Potansiyometrenin kutusu neden dayanıklı ve kurulumu kolaydır?
Potansiyometrenin kutusu ABS plastikten yapılmıştır. ABS, dayanıklılığı, darbe ve ısı direnci nedeniyle elektronik ve elektrik bileşenlerinin muhafazalarında yaygın olarak kullanılan bir termoplastik polimerdir. Değişen sıcaklıklarda yapısal bütünlüğünü korumasıyla bilinir ve bu nedenle farklı çevre koşullarındaki uygulamalara uygundur.
Muhafazada kurulumu kolaylaştırmak için knockout (kırılabilir delik) bölümleri bulunur. Bu sayede montajcılar, kapsamlı değişiklikler yapmadan kablo veya boru geçişleri için kolayca açıklık oluşturabilir.
Muhafazada kurulumu kolaylaştırmak için knockout (kırılabilir delik) bölümleri bulunur. Bu sayede montajcılar, kapsamlı değişiklikler yapmadan kablo veya boru geçişleri için kolayca açıklık oluşturabilir.
