Ürün veri sayfası
Kanal TVOC sensörü, 24 VAC-VDC
Ürün açıklaması
Kanal CO2 sensörü.
Ölçüm Yetenekleri: Hava kanallarında sıcaklık, bağıl nem ve TVOC (Toplam Uçucu Organik Bileşikler) ölçer.
Besleme Gerilimi: Hem 24 VAC hem de 24 VDC ile çalışır.
Çoklu Çıkış: Ölçülen değerleri üç analog çıkış ve Modbus RTU iletişimi aracılığıyla iletir; çıkış tipi seçilebilir.
Değiştirilebilir TVOC Sensörü: TVOC sensör elemanı değiştirilebilir bir yapıya sahiptir.
Tam Ayarlanabilirlik: Tüm ayarlar Modbus RTU üzerinden kolayca yapılabilir.
Ek özellikler ve açıklama
TVOC Nedir ve Sensör Nereye Kurulmalıdır?
TVOC veya Toplam Uçucu Organik Bileşikler temizlik ürünleri, yapıştırıcılar, boyalar vb. gibi maddelerden buharlaşır. TVOC'ler ayrıca insanlardan ve hayvanlardan da yayılır. Bu nedenle bir TVOC sensörü hava kalitesinin iyi ve genel bir görüntüsünü sağlar. TVOC sensörleri, konut ortamlarında bir havalandırma sistemini kontrol etmek için en iyi seçimdir. Bu HVAC transmitteri hava kanallarındaki sıcaklığı, bağıl nemi ve TVOC'yi ölçer.

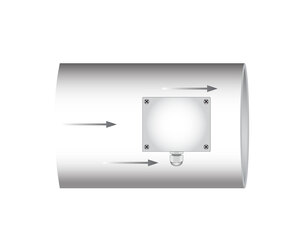

Bu sensör, hava kanalının düz bir bölümüne monte edilirse en iyi şekilde çalışacaktır. Filtreler, fanlar, soğutma bobinleri vb. yakınındaki türbülanslı hava bölgelerine monte etmekten kaçının. Sensörü hava akış yönüne göre doğru şekilde konumlandırın. Daha ayrıntılı bilgi için lütfen montaj talimatlarına bakın.
Sensörün Analog Çıkışları Değerleri Nasıl İletir?
Bu sensörün üç analog çıkışı vardır. Her biri ölçülen değerlerden birini iletir. Örneğin, varsayılan olarak çıkış 1 0 °C'de 0 V ve 50 °C'de 10 V iletecektir. Her çıkış değeri ölçülen sıcaklık, nem veya TVOC konsantrasyonuna göre orantılı olarak değişir. Ölçülen sıcaklık çıkış 1 üzerinden, bağıl nem çıkış 2 üzerinden ve TVOC konsantrasyonu çıkış 3 üzerinden kullanılabilir.
Sensörün Ayarları ve Konfigürasyonu Nasıl Yapılır?
Bu sensör yapılandırma gerektirmez. Kurulduktan sonra kullanıma hazırdır. Varsayılan ayarlar çoğu uygulama için yeterli olacaktır. Gerekirse, ayarlar Modbus RTU aracılığıyla ayarlanabilir. Örneğin, diğer cihazlarla uyumlu hale getirmek için farklı bir çıkış tipi seçilebilir: 0-10 VDC / 0-20 mA / %0-100 PWM. Modbus kayıt haritası, tüm ayarlanabilir ayarlara eksiksiz bir genel bakış sağlar.
Sensörün Güç Kaynağı ve Kablolama Gereksinimleri Nelerdir?
Bu sensör 24 VDC veya 24 VAC ile beslenebilir. 3 telli bağlantı için tasarlanmıştır. Çıkışın topraklaması (GND) dahili olarak besleme geriliminin topraklamasına (V-) bağlıdır. Bu ortak toprağı DC gerilimi ile çalışan diğer cihazlara bağlamadığınızdan emin olun.
Sensörün Kalitesi, Dayanıklılığı ve Koruma Özellikleri Nelerdir?
Her sensör fabrikamızda kalibre ve test edilmektedir. TVOC sensör elemanı arızası durumunda, bu modül değiştirilebilir. Yüksek kaliteli sensör elemanları ve bileşenleri kullanıyoruz. Bu, bu HVAC transmitterinin uzun vadeli kararlılığını ve doğruluğunu sağlar. Muhafaza, toz ve nem girişine karşı IP54 koruması sunar. Sensör elemanı, kanal sensörünün probuna entegre edilmiştir. Bu prob, hava akışı ile sensör elemanı arasında doğrudan temas sağlamak için bir açıklığa sahiptir. Sensör probu IP20 koruması sunar.
TVOC veya Toplam Uçucu Organik Bileşikler temizlik ürünleri, yapıştırıcılar, boyalar vb. gibi maddelerden buharlaşır. TVOC'ler ayrıca insanlardan ve hayvanlardan da yayılır. Bu nedenle bir TVOC sensörü hava kalitesinin iyi ve genel bir görüntüsünü sağlar. TVOC sensörleri, konut ortamlarında bir havalandırma sistemini kontrol etmek için en iyi seçimdir. Bu HVAC transmitteri hava kanallarındaki sıcaklığı, bağıl nemi ve TVOC'yi ölçer.
Bu sensör, hava kanalının düz bir bölümüne monte edilirse en iyi şekilde çalışacaktır. Filtreler, fanlar, soğutma bobinleri vb. yakınındaki türbülanslı hava bölgelerine monte etmekten kaçının. Sensörü hava akış yönüne göre doğru şekilde konumlandırın. Daha ayrıntılı bilgi için lütfen montaj talimatlarına bakın.
Sensörün Analog Çıkışları Değerleri Nasıl İletir?
Bu sensörün üç analog çıkışı vardır. Her biri ölçülen değerlerden birini iletir. Örneğin, varsayılan olarak çıkış 1 0 °C'de 0 V ve 50 °C'de 10 V iletecektir. Her çıkış değeri ölçülen sıcaklık, nem veya TVOC konsantrasyonuna göre orantılı olarak değişir. Ölçülen sıcaklık çıkış 1 üzerinden, bağıl nem çıkış 2 üzerinden ve TVOC konsantrasyonu çıkış 3 üzerinden kullanılabilir.
Sensörün Ayarları ve Konfigürasyonu Nasıl Yapılır?
Bu sensör yapılandırma gerektirmez. Kurulduktan sonra kullanıma hazırdır. Varsayılan ayarlar çoğu uygulama için yeterli olacaktır. Gerekirse, ayarlar Modbus RTU aracılığıyla ayarlanabilir. Örneğin, diğer cihazlarla uyumlu hale getirmek için farklı bir çıkış tipi seçilebilir: 0-10 VDC / 0-20 mA / %0-100 PWM. Modbus kayıt haritası, tüm ayarlanabilir ayarlara eksiksiz bir genel bakış sağlar.
Sensörün Güç Kaynağı ve Kablolama Gereksinimleri Nelerdir?
Bu sensör 24 VDC veya 24 VAC ile beslenebilir. 3 telli bağlantı için tasarlanmıştır. Çıkışın topraklaması (GND) dahili olarak besleme geriliminin topraklamasına (V-) bağlıdır. Bu ortak toprağı DC gerilimi ile çalışan diğer cihazlara bağlamadığınızdan emin olun.
Sensörün Kalitesi, Dayanıklılığı ve Koruma Özellikleri Nelerdir?
Her sensör fabrikamızda kalibre ve test edilmektedir. TVOC sensör elemanı arızası durumunda, bu modül değiştirilebilir. Yüksek kaliteli sensör elemanları ve bileşenleri kullanıyoruz. Bu, bu HVAC transmitterinin uzun vadeli kararlılığını ve doğruluğunu sağlar. Muhafaza, toz ve nem girişine karşı IP54 koruması sunar. Sensör elemanı, kanal sensörünün probuna entegre edilmiştir. Bu prob, hava akışı ile sensör elemanı arasında doğrudan temas sağlamak için bir açıklığa sahiptir. Sensör probu IP20 koruması sunar.
