İkili fark basınç transmitteri | 0-10 kPa | 24 VDC
Ürün açıklaması
Çift Ölçüm Yeteneği: HPD serisi, iki farklı konumda eş zamanlı olarak diferansiyel basıncı ölçebilir.
Ölçüm Aralığı ve Seçenekleri: 0 ila 10.000 Pa aralığında çalışır. Fanın K-faktörüne göre hava hacmi akışını hesaplayabilir ve harici bir Pitot tüpü bağlantı seti kullanıldığında hava hızı okumaları da mevcuttur.
Güç Kaynağı: Sensör, 24 VDC besleme gerilimi gerektirir.
Esnek Çıkışlar ve Yapılandırma: Ölçülen değerler, iki çıkış kanalı (0-10 VDC, 0-20 mA veya %0-100 PWM arasında seçilebilir) ve Modbus RTU iletişimi aracılığıyla iletilir. Tüm parametreler Modbus RTU üzerinden ayarlanabilir.
Birincil Uygulama: Esas olarak havalandırma sistemlerinde veya Klima Santrallerinde (AHU) beslenen ve çekilen hava hacmini izlemek için kullanılır.
Sağlam Tasarım: Sensör, çeşitli çevre koşullarında güvenilir performans için toza ve neme karşı koruma sağlayan IP65 dereceli, yüzeye monte edilebilir bir muhafazaya sahiptir.
Belgeler
Ek özellikler ve açıklama
Bu sensör aynı anda iki farklı yerdeki diferansiyel basıncı [Pa] ölçer. Ölçümlere dayanarak hava debisi [m³/saat] veya hava hızı [m/sn] hesaplanabilir. Fanın K faktörüne dayanarak hava debisi hesaplamak için isteğe bağlı PSET-PVC-200 veya PSET-QF-200 bağlantı setini kullanın. Bu bağlantı seti ayrıca diferansiyel basınç ölçmek için de kullanılabilir. Kanal pas kesiti [cm²] veya hava hızı [m/sn] temel alınarak hava debisi hesaplamak için isteğe bağlı PSET-PTS-200 veya PSET-PTL-200 bağlantı seti kullanın.
Analog Çıkışlar Nasıl Çalışır?
Bu sensörün iki analog çıkışı vardır. Her çıkış, ölçülen diferansiyel basınç, hava debisi veya hava hızını oransal olarak iletir. Bu sensörün varsayılan aralığı 0 ila 4.000 Pa'dır. Varsayılan olarak, her çıkış 0 Pa'da 0 V ve 4.000 Pa'da 10 V iletim yapar. Bu aralık, çıkış tipleri ve diğer tüm ayarlar Modbus RTU aracılığıyla ayarlanabilir.
Başlıca Uygulama Alanları Nelerdir?
Bu sensör, aynı anda iki farklı konumda hava debisini ölçer. Havalandırma sistemlerinde veya Isı Geri Kazanım Ünitelerinde (HRU) sağlanan ve alınan hava debisini izlemek için kullanılabilir. Bu sensör, Sentera internet ağı üzerinden internete bağlanabilir. Bu, veri kaydetmeyi veya ayarları uzaktan ayarlamayı mümkün kılar.
Güç Kaynağı ve Kablolama Detayları Nelerdir?

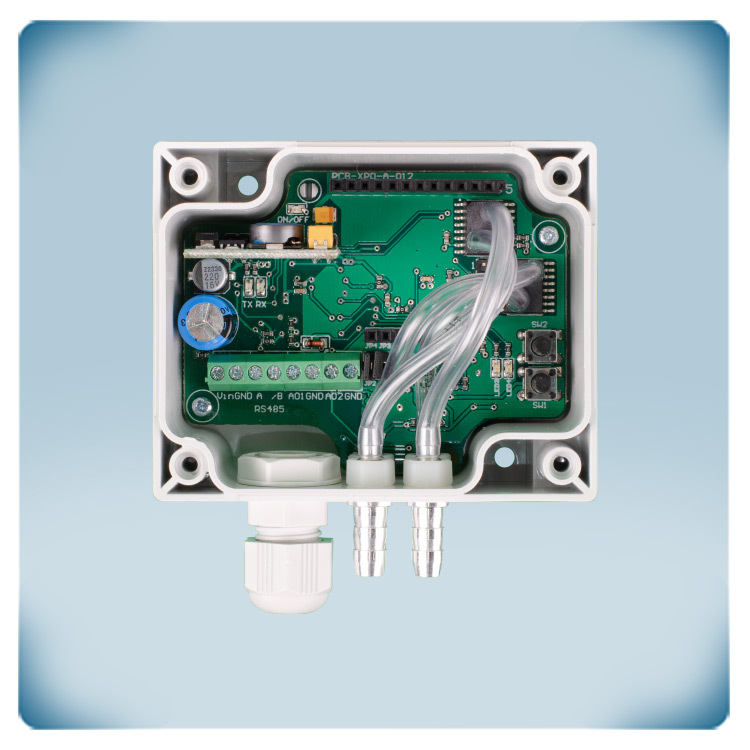

Besleme gerilimi, her iki çıkış ve Modbus RTU iletişimi, vida kelepçeli terminal bloğuna bağlanabilir. Besleme gerilimi 24 VDC'dir. Güç kaynağının topraklama terminali (V-) ve çıkışın (GND) topraklama terminali içten bağlı değildir. Bu da, bu sensörü bağlamak için 4 telli bir kablo gerektiği anlamına gelir. Çoğu 24 VDC güç kaynağı kısa devre, aşırı yük ve aşırı gerilme koruması sunar. 24 VDC bir besleme gerilimi kurulumunuzun güvenliğini ve güvenilirliğini artırır.
Sensörün Fiziksel ve Dayanıklılık Özellikleri Nelerdir?

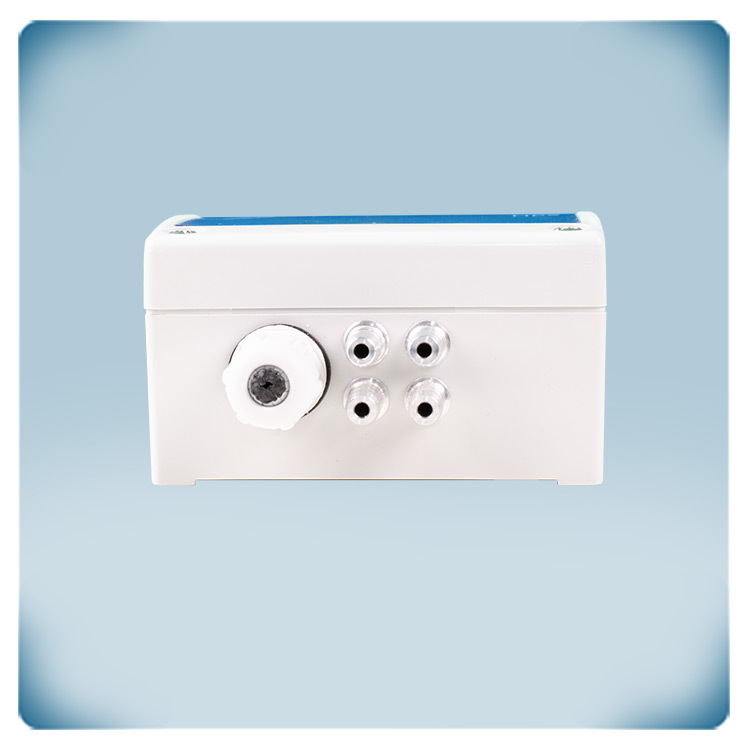

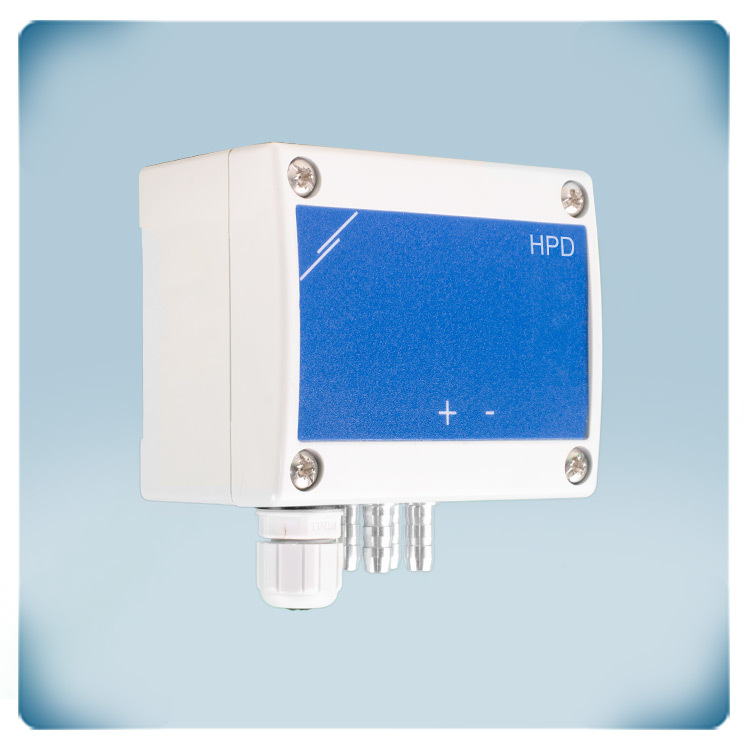

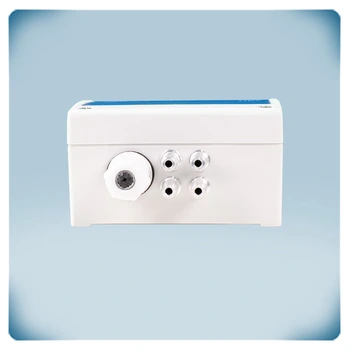

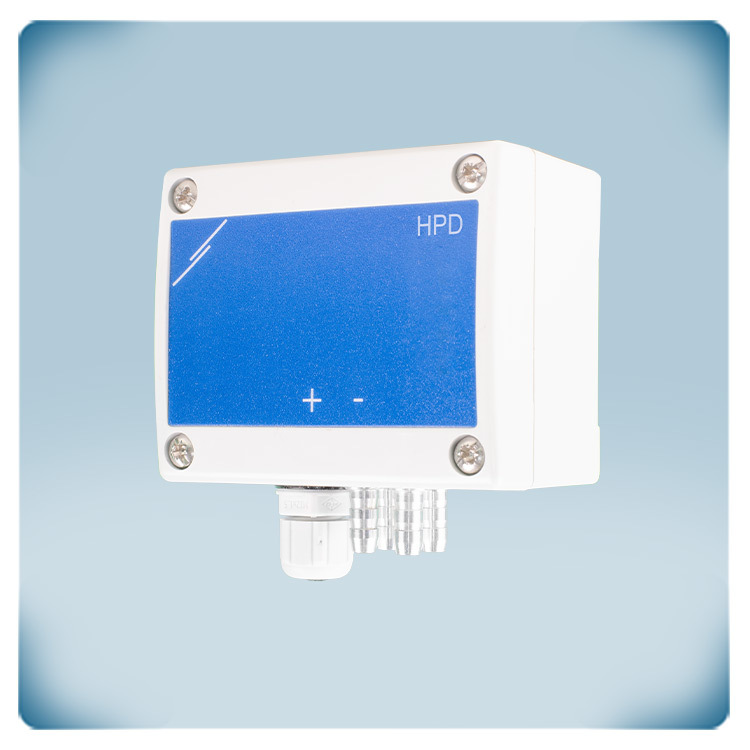

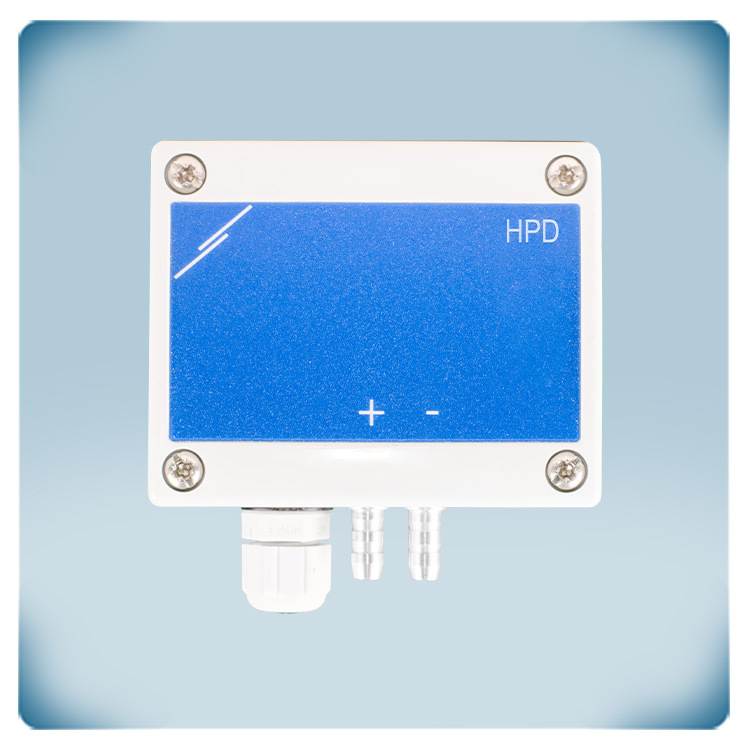

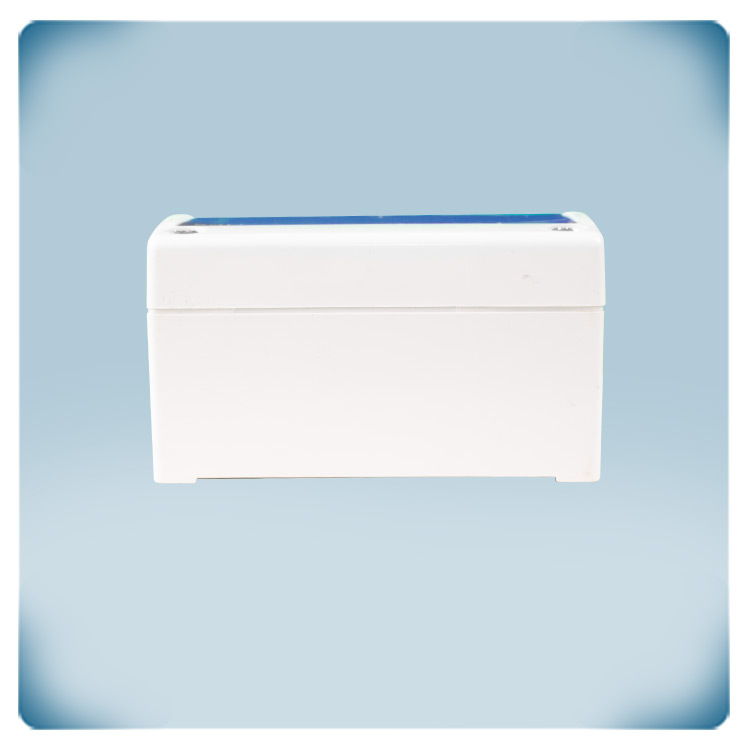

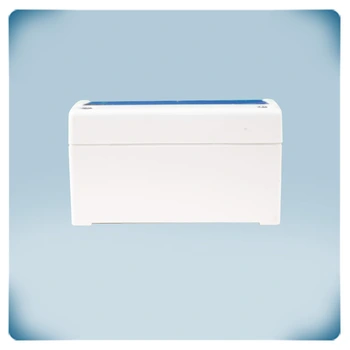

Kutusu, yüksek kaliteli r-ABS VO (UL94) plastikten üretilmiştir. Bu malzeme ısıya dayanıklı, oldukça sağlamdır ve darbelere karşı iyi koruma sağlar. Basınç bağlantı nozulları Alüminyumdan üretilmiştir. Sensör kutusu, toz ve su girişine karşı IP65 koruma sağlar. Bu sensör duvara monte edilebilir.
